Mespatroonlastscheider NH000, montage op montageplaat LT0050

EAN-nummer
3250614200595
Verpakking
1 Stuk
Artikelgroep
V75
Brutoprijs
€ 84,20
/ Stuk *
€ 84,20
/ Stuk *
Vind wederverkoper

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden

Kies een wederverkoper

Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online

Mespatroonlastscheider NH000, montage op montageplaat

LT0050

  • Bijpassende producten
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten
Technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

  • NH-mes­pa­troon 3 producten beschikbaar
  • Toebe­horen 1 producten beschikbaar
  • Hulp­con­tact 1 producten beschikbaar

Bijpassende producten

  • Bijpassende producten 3 producten beschikbaar

Maak jouw systeem compleet

  • NH-mes­pa­troon
  • Toebe­horen
  • Hulp­con­tact
  • LNH0063M

    Mespatroon NH000 63 A 500 V gG combimelder
    € 16,00  / Stuk*
  • LNH0080M

    Mespatroon NH000 80 A 500 V gG combimelder
    € 16,00  / Stuk*
  • LNH0100M

    Mespatroon NH000 100 A 500 V gG combimelder
    € 16,00  / Stuk*
  • LZ054

    Venstervergrendeling voor mespatroonlastscheiders NH000/00/1/2/3
    € 8,20  / Stuk*
  • LZ053

    Mikroschakelaar 2 A 250 V voor mespatroonlastscheiders NH000/00/1/2/3
    € 34,10  / Stuk*

Bijpassende producten

  • UD22H1B

    Bouwsteen, 300x500mm, voor 1xNH00/2xNH000 mespatr.lastsch. + 2x 17 ME
    € 136,00  / Stuk*
  • UD21D2B

    Bouwsteen, 300x250mm, voor 2xNH00/4xNH000 mespatr.lastsch op DIN-rails
    € 92,40  / Stuk*
  • UD22D4B

    Bouwsteen, 300x500mm, voor 4xNH00/8xNH000 mespatr.lastsch op DIN-rails
    € 121,00  / Stuk*

Technische eigenschappen

Stroom / tempe­ra­tuur
  • Nomi­nale stroom
    100 A
  • Nomi­nale kort­e­duur­be­sten­dig­heid Icw 1 s IEC 60947
    1,20 kA
  • Nomi­nale bedrijfs­stroom bij AC22B
    100 A
Zeke­ring
  • Zeke­rings­grootte
    NH000
Aansluiting
  • Aansluit­door­snede soepele ader
    2.5 - 50 mm²
  • Aansluit­door­snede massieve ader
    2.5 - 50 mm²
Gebruiks­voor­waarden
  • Bedrijf­s­tem­pe­ra­tuur
    -25 - 55 °C
Installatie, montage
  • Aandraai­mo­ment
    4,50 - 4,50 NM
  • Gemon­teerd op
    Monta­ge­plaat
Frequentie
  • Frequentie
    50 - 60 Hz
Vermogen
  • ‌Totaal vermo­gens­ver­lies onder IN
    10 W
Levens­duur
  • Maximale aantal mecha­ni­sche schakelingen
    1700
  • Elektrische levens­duur in aantal cycli
    300
  • Apparaat­le­vens­duur (totaal mecha­nisch en elek­trisch) IEC 60947-3 tab.4
    2000
Span­ning
  • Nomi­nale isola­tie­span­ning Ui
    1000 V
  • Nomi­nale stoot­houd­span­ning Uimp
    6000 V
Veilig­heid
  • IP-be­scher­mings­klasse (Ingress Protec­tion)
    IP3X
Afme­tingen
  • Hoogte
    216 mm
  • Breedte
    53 mm
  • Diepte
    80 mm

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
REACh-SVHC vrij Ja
Halogeenvrij Ja

Certificeringen en documenten

Hager REACH declaration LT0050
PDF
Hager RoHS report LT0050
PDF

Downloads

  • Afbeelding

    Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

    Afbeelding LT0050 | Hager Nederland

    Afbeelding LT0050

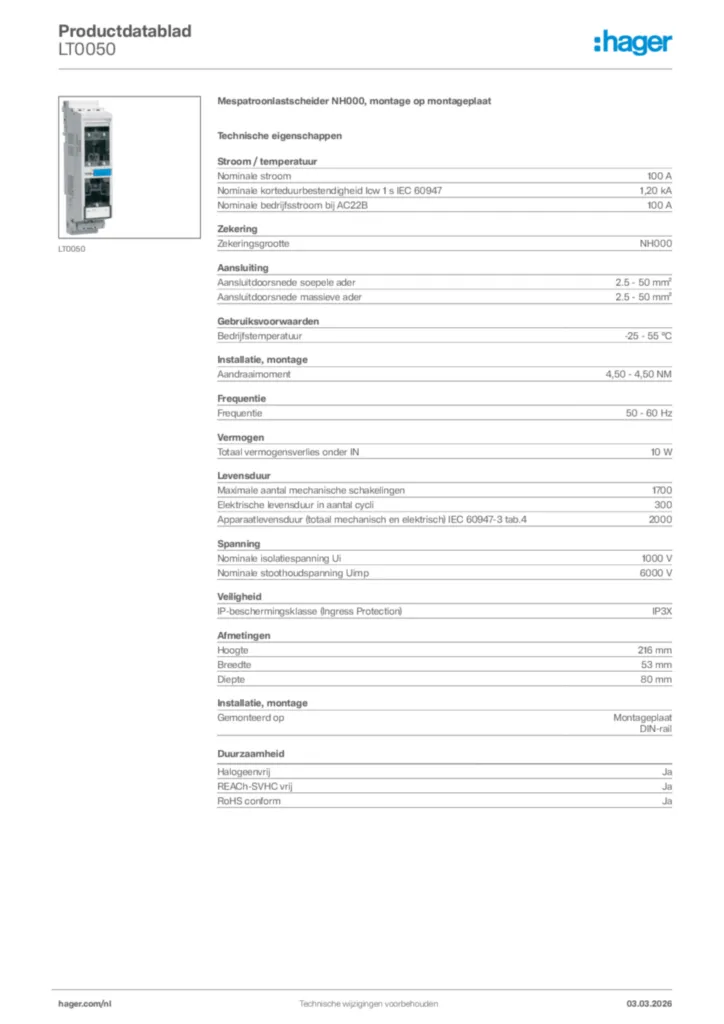

  • Product datasheet

    Afbeelding Hager Productdatablad LT0050 | Hager Nederland

    Hager Productdatablad LT0050

    Mespatroonlastscheider NH000, montage op montageplaat

    PDF

  • Installatiehandleiding

    Afbeelding Installatiehandleiding en-GB, fr-FR, de-DE, it-IT 2011-06-08 | Hager Nederland

    Installatiehandleiding en-GB, fr-FR, de-DE, it-IT 2011-06-08

    PDF
    319,06 kB
    Afbeelding Installatiehandleiding en-GB, fr-FR, de-DE, it-IT 2011-06-08 | Hager Nederland

    Installatiehandleiding en-GB, fr-FR, de-DE, it-IT 2011-06-08

    PDF
    319,06 kB
    Afbeelding Installatiehandleiding en-GB, fr-FR, de-DE, it-IT 2011-06-08 | Hager Nederland

    Installatiehandleiding en-GB, fr-FR, de-DE, it-IT 2011-06-08

    PDF
    319,06 kB

  • Conformiteitsverklaring

    Afbeelding Declaration | Hager Nederland

    Declaration

    Conformiteitsverklaring International 2023-08-03

    PDF
    78,40 kB
    Afbeelding EU Declaration of Conformity | Hager Nederland

    EU Declaration of Conformity

    Conformiteitsverklaring en-GB, de-DE 2023-09-14

    PDF
    699,30 kB
Meer documentatie
