Installatieautomaat 2-polig 80 A C-karakteristiek 15 kA HMC280
EAN-nummer
3250613230166
Verpakking
1 Stuk
Artikelgroep
D81
Brutoprijs
€ 209,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement 125 A type A-HI 2 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Bekijk meer 3 andere producten beschikbaar
Maak jouw systeem compleet
-
BDH280E
Aardlekelement 2-polig 125 A 30 mA A high immunity
€ 560,00 / Stuk* -
BTH280EAardlekelement 2-polig 125 A instelbare mA high immunity
€ 451,00 / Stuk*
-
LZ060
Afstandsstuk in verband met warmte, 0,5 module
€ 5,65 / Stuk*
-
MZ201
Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 45,40 / Stuk* -
MZ202Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 48,20 / Stuk*
-
MZN131Afschermschot installatieautomaat HMx (3 stuks)
€ 17,70 / set*
-
MZN130Klemafdekking installatieautomaat HMxx, per stuk
€ 7,60 / Stuk*
Technische eigenschappen
Uitvoering
-
Pooltype2P
-
AfschakelkarakteristiekC
Spanning
-
Nominale spanning Ue415 - 415 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Stroom / temperatuur
-
Nominale stroom80 A
-
Bedrijfsuitschakelvermogen volgens EN 608987,50 kA
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-115 kA
-
Uiterste uitschakelvermogen bij 230 V (EN 60947-2)15 kA
-
Uiterste uitschakelvermogen bij 400 V (EN 60947-2)15 kA
-
Nominale stroom bij -20 °C112 A
-
Nominale stroom -15°C109 A
-
Nominale stroom -10°C106 A
-
Nominale stroom -5°C102 A
-
Nominale stroom bij 0 °C99,20 A
-
Nominale stroom 5°C96 A
-
Nominale stroom 10°C92,80 A
-
Nominale stroom 15°C89,60 A
-
Nominale stroom bij 20°C86,40 A
-
Nominale stroom 25°C83,20 A
-
Nominale stroom 30°C80 A
-
Nominale stroom 35°C77,60 A
-
Nominale stroom bij 40°C75,10 A
-
Nominale stroom bij 45°C72,60 A
-
Nominale stroom bij 50°C70 A
-
Nominale stroom 55°C67,20 A
-
Nominale stroom 60°C64,30 A
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-115 kA
Installatie, montage
-
Aandraaimoment3,5 - 5,0 NM
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
Type onderaansluiting voor modulaire componentenSchroefaansluiting
-
Aandraaimoment aansluitklem onder3,60 - 3,60 NM
-
Aandraaimoment aansluitklem boven3,60 - 3,60 NM
Vermogen
-
Vermogensverlies bij nominale stroom In11,98 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 70 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 50 mm²
-
Aansluitdoorsnede soepele ader50 mm²
-
Aansluitdoorsnede massieve ader70 mm²
Gebruiksvoorwaarden
-
Graad van vervuiling IEC 6643
-
TropenbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
Capaciteit
-
Aantal modulen3
Aansluitmogelijkheden
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte90 mm
-
Breedte53 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding HMC280
-

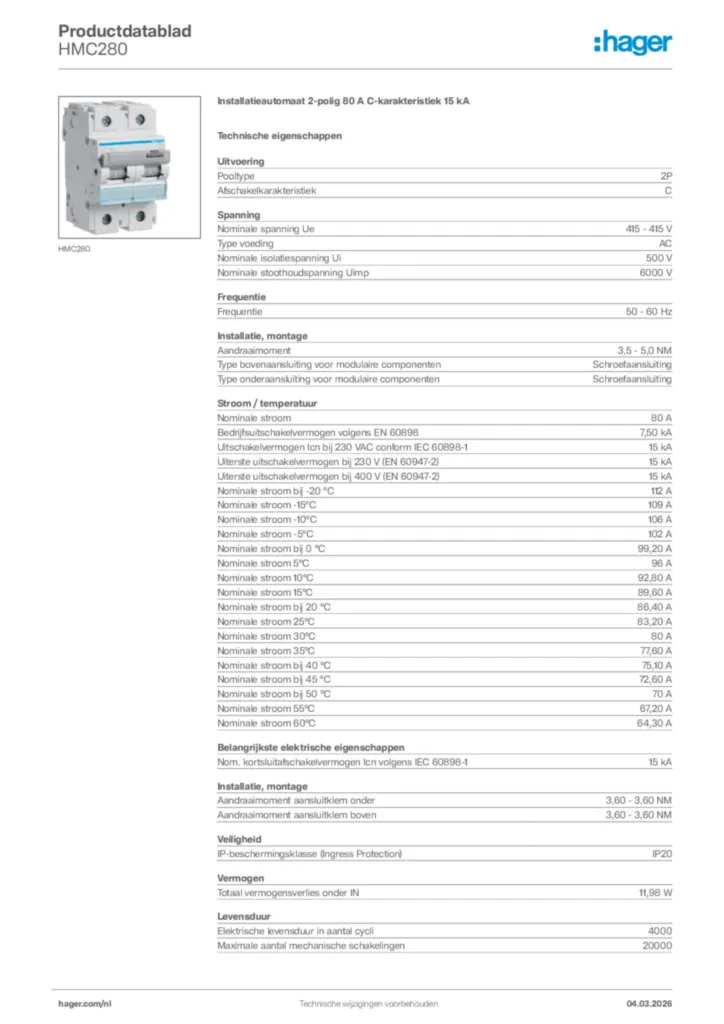

Productinformatie
