Inbouwveldverdeler IP30, nismaat 507x815x112 mm, 108 modulen, geïsoleerd FWU33S
EAN-nummer
3250612739547
Verpakking
1 Stuk
Artikelgroep
R45
Brutoprijs
€ 940,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Afdekplaat (reserve-onderdeel) 16 producten beschikbaar -
Deur/bedieningspaneel 5 producten beschikbaar -
Deursluiting 17 producten beschikbaar -
Lakstift 1 producten beschikbaar -
Doorvoerklemmenblok 1 producten beschikbaar -
Bekijk meer 21 andere producten beschikbaar
Maak jouw systeem compleet
-
US11A1
Afdekplaat gesloten 150 x 250 mm
€ 39,20 / Stuk* -
US11A2Afdekplaat met sleuf horizontaal 150 x 250 mm DIN-rail afstand 150 mm
€ 45,30 / Stuk* -
US11A3Afdekplaat sleuf horizontaal 150 x 250 mm DIN-rail afstand 125 mm
€ 46,80 / Stuk* -
US12A1Afdekplaat gesloten 150 x 500 mm
€ 72,30 / Stuk* -
US12A2Afdekplaat met sleuf horizontaal 150 x 500 mm DIN-rail afstand 150 mm
€ 71,30 / Stuk* -
US13A1Afdekplaat gesloten 150 x 750 mm
€ 96,80 / Stuk* -
US13A2Afdekplaat met sleuf horizontaal 150 x 750 mm DIN-rail afstand 150 mm
€ 100,00 / Stuk* -
US21A3Afdekplaat sleuf horizontaal 300 x 250 mm DIN-rail afstand 125 mm
€ 54,30 / Stuk* -
US21D1Afdekplaat mespatroonlastscheider 2 x NH00 of 4 x NH000 op DIN-rail
€ 54,10 / Stuk* -
US23A1Afdekplaat gesloten 300 x 750 mm
€ 135,00 / Stuk* -
US23A2Afdekplaat met sleuf horizontaal 300 x 750 mm DIN-rail afstand 150 mm
€ 140,00 / Stuk* -
US31A1Afdekplaat gesloten 450 x 250 mm
€ 62,10 / Stuk* -
US31A3Afdekplaat sleuf horizontaal 250 x 450 mm DIN-rail afstand 125 mm
€ 72,30 / Stuk* -
US32A1Afdekplaat gesloten 450 x 500 mm
€ 78,00 / Stuk* -
US33A1Afdekplaat gesloten 450 x 750 mm
€ 177,00 / Stuk* -
US33A2Afdekplaat met sleuf horizontaal 450 x 750 mm DIN-rail afstand 150 mm
€ 184,00 / Stuk*
-
FZ002N
Deur rechts voor 160/205 mm diepe verdeler, H 500 x B 550 mm
€ 203,00 / Stuk* -
FZ002NV1Deur rechts, geventileerd voor 160/205 mm diepe verdelers, H 500 x B 550-1300 mm
€ 223,00 / Stuk* -
FZ003NDeur links voor 160/205 mm diepe verdeler, H 500 x B 800 mm
€ 75,30 / Stuk* -
FZ003NVDeur links, geventileerd voor 160/205 mm diepe verdeler, H 500 x B 800 mm
€ 83,60 / Stuk* -
FZ107NDeur rechts met zichtvenster voor 160/205mm diepe verdeler, H 500 x B 550 mm
€ 272,00 / Stuk*
-
FZ226
Deursluiting IP44/54 afdekkap met verzegeling
€ 15,10 / Stuk* -
FZ450NSluiting IP44/54 driekant 7 mm
€ 31,00 / Stuk* -
FZ451NSluiting IP44/54 vierkant 7 mm
€ 31,00 / Stuk* -
FZ452NSluiting IP44/54 met 2 sleutels nr. 405
€ 45,00 / Stuk* -
FZ453NSluiting IP44/54 met 2 sleutels nr. 455
€ 45,00 / Stuk* -
FZ501NSluiting IP54 dubbelbaardsluiting 3 mm
€ 15,00 / Stuk* -
FZ502NSluiting IP54/65 driekant 7 mm
€ 15,00 / Stuk* -
FZ503NSluiting IP54/65 vierkant 7 mm
€ 15,00 / Stuk* -
FZ504NSluiting IP54 met 2 sleutels nummer 1333
€ 71,80 / Stuk* -
FZ530NSluiting IP44 knevelgreep
€ 73,90 / Stuk* -
FZ531NSluiting IP44 knevelgreep + sleutel nummer 1333
€ 128,00 / Stuk* -
FZ597NSluiting IP44/54 met cilinderslot 1242E
€ 45,00 / Stuk* -
FZ598NDeurschild met handgreep IP44 verdelers
€ 12,30 / Stuk* -
FZ821NSluiting IP44 vierkant 8 mm verzegelbaar
€ 33,20 / Stuk* -
FZ822NSluiting IP44 vierkant 7 mm verzegelbaar
€ 33,20 / Stuk* -
FZ823NSluiting IP44 voor schroevendraaier verzegelbaar
€ 20,50 / Stuk* -
FZ824NSluiting IP44 cilinderslot verzegelbaar
€ 78,70 / Stuk*
-
FZ791N
Lakstift RAL9010
€ 20,70 / Stuk*
-
KXA04LH
Rijgklem 4mm² fase, 32A/800V, schroef
€ 1,60 / Stuk*
-
UN31TNMultimedia-montageplaat h x b = 500 x 300 mm, univers
€ 131,00 / Stuk* -
UN32TNMultimedia-montageplaat h x b = 500 x 550 mm, univers
€ 145,00 / Stuk*
-
UZ100Bevestigingsschroeven 4,2 x 9,5 mm (100 stuks)
€ 23,00 / Stuk* -
FZ279Verstelset inbouwraam IP44, diepte-instelling over 12 mm tot 32 mm
€ 12,90 / Stuk* -
U84TIsolatiestuk voor veldverdeler
€ 6,15 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 48,90 / Stuk* -
UZ25V2Draadgeleideklem klein univers N (20 stuks)
€ 40,40 / Stuk* -
VZ405NHollewandmontageset, Volta of Inbouwveldverdeler
€ 36,50 / Stuk*
-
ZZ10HAfscheiding horizontaal 250 mm
€ 11,60 / Stuk*
-
UZ005Coderingsstrook 12 modulen (12 stuks)
€ 30,60 / Stuk* -
UZ006Schrijfstrook voor UZ005 (12 stuks)
€ 19,90 / Stuk*
-
S35SAfdekstrook 12 modulen, wit (RAL9010)
€ 4,15 / Stuk* -
ZZ35SAfdekstrook vergrendelbaar 12 modulen, wit (RAL9010)
€ 8,50 / Stuk*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 20,20 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 20,60 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 21,20 / Stuk*
-
UZ31M1Montageplaat 250 x 500 mm univers N
€ 54,10 / Stuk*
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen6
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opInbouwmontage, Holle wand
Stroom / temperatuur
-
Nominale stroom125 A
Samenstelling
-
Aantal DIN-rails9
-
Aantal verdelerrijen3
-
Aantal velden in de breedte3
-
Met slotNee
-
Heeft N -klemmenblokJa
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen108
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte553 mm
-
Breedte853 mm
-
Diepte125 mm
-
Inbouwhoogte502 mm
-
Inbouwbreedte810 mm
-
Inbouwdiepte112 mm
-
Aantal breedte-eenheden36
Deksel, deur
-
Aantal kastdeuren2
-
Uitvoeringsvorm handgreepHandgreep met deurschild
-
Deur/deksel is transparantNee
Materiaal
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK09
-
IP-beschermingsklasse (Ingress Protection)IP30
-
Type slotZonder slot
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

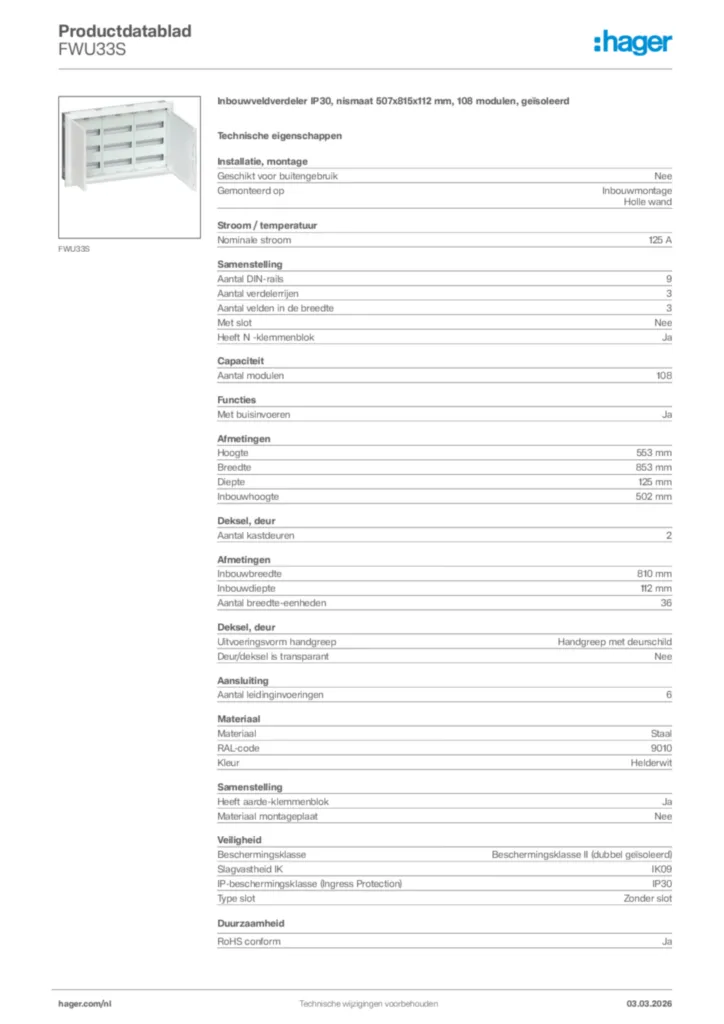

Afbeelding FWU33S
-
