Opbouwveldverdeler IP44, 1100x550x161 mm, 168 modulen, geïsoleerd FWQ72P
EAN-nummer
3250612738373
Verpakking
1 Stuk
Artikelgroep
R40
Brutoprijs
€ 1.035,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Afdekprofiel/kabelkanaalkap 1 producten beschikbaar -
Kabel- en buisinvoer 5 producten beschikbaar -
Afdekplaat (reserve-onderdeel) 2 producten beschikbaar -
Deur/bedieningspaneel 2 producten beschikbaar -
Deursluiting 5 producten beschikbaar -
Bekijk meer 49 andere producten beschikbaar
Maak jouw systeem compleet
-
FZ442N
Kabelkanaalkap voor 160/205 mm verdelers, B=550 mm
€ 97,70 / Stuk*
-
FZ425
Kabelinvoerflens, Univers, IP44/54
€ 38,40 / Stuk* -
FZ428Kabelinvoerflens achterzijde, Univers, IP44/54
€ 38,40 / Stuk* -
FZ460NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ466NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ468NFlensplaat gesloten, Univers, IP44/54, klasse II
€ 22,40 / Stuk*
-
US31A1
Afdekplaat gesloten 450 x 250 mm
€ 63,80 / Stuk* -
US41A1Afdekplaat gesloten 600 x 250 mm
€ 98,30 / Stuk*
-
FZ597N
Sluiting IP44/54 met cilinderslot 1242E
€ 46,20 / Stuk* -
FZ821NSluiting IP44 vierkant 8 mm verzegelbaar
€ 33,80 / Stuk* -
FZ822NSluiting IP44 vierkant 7 mm verzegelbaar
€ 33,80 / Stuk* -
FZ823NSluiting IP44 voor schroevendraaier verzegelbaar
€ 20,90 / Stuk* -
FZ824NSluiting IP44 cilinderslot verzegelbaar
€ 80,10 / Stuk*
-
FZ791NLakstift RAL9010
€ 21,10 / Stuk*
-
KXA04LHRijgklem 4mm² fase, 32A/800V, schroef
€ 1,65 / Stuk*
-
UN62TNMultimedia-montageplaat h x b = 950 x 550 mm, univers
€ 203,00 / Stuk* -
UN71TNMultimedia-montageplaat h x b = 1100 x 300 mm, univers
€ 157,00 / Stuk* -
UN72TNMultimedia-montageplaat h x b = 1100 x 550 mm, univers
€ 198,00 / Stuk*
-
UZ01F1Afscheiding horizontaal b x d = 300 x 160 mm
€ 12,70 / Stuk* -
UZ40F1Afscheiding verticaal h x d = 650 x 160 mm
€ 21,90 / Stuk* -
UZ50F1Afscheiding verticaal h x d = 800 x 160 mm
€ 22,50 / Stuk* -
UZ70F1Afscheiding verticaal h x d = 1100 x 160 mm
€ 40,20 / Stuk* -
ZZ10HAfscheiding horizontaal 250 mm
€ 11,90 / Stuk*
-
KN00AKlemdrager quickconnect-klemmen universeel
€ 5,10 / Stuk*
-
FZ32BInbouwraam voor 160/205 mm verdelers, 550 x 1100 mm
€ 319,00 / Stuk*
-
UZ005Coderingsstrook 12 modulen (12 stuks)
€ 31,40 / Stuk* -
UZ006Schrijfstrook voor UZ005 (12 stuks)
€ 20,40 / Stuk*
-
FZ401Afdichtset voor flensplaat FZ402
€ 13,00 / Stuk* -
FZ850SKabelopvangprofiel voor 160/205 mm verdelers, 1 veldbreedte
€ 20,10 / Stuk*
-
FZ714Verbindingset sokkel, univers verticaal 100 / 200 mm
€ 7,75 / Stuk*
-
FZ803BOphangbeugels IP44/54 verdeler (2 sets à 2 stuks)
€ 18,40 / set* -
U84TIsolatiestuk voor veldverdeler
€ 6,30 / Stuk* -
UZ00Z2Isolatiestuk voor DIN-rail (2 stuks)
€ 12,30 / Stuk* -
UZ01A2Dekselhouder laag voor univers N
€ 4,40 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 50,20 / Stuk* -
UZ01Z2Isolatiestuk voor doorlopende DIN-rails (1 stuk)
€ 13,40 / Stuk* -
UZ03A1Dekselvoethouder links + rechts veldverdeler
€ 8,45 / Stuk* -
UZ04A1Dubbele dekselhoudervoet inbouwverdeler 110 mm
€ 3,45 / Stuk* -
UZ25V1Draadgeleideklem groot univers N (20 stuks)
€ 45,30 / Stuk* -
UZ25V2Draadgeleideklem klein univers N (20 stuks)
€ 41,50 / Stuk*
-
S35SAfdekstrook 12 modulen, wit (RAL9010)
€ 4,25 / Stuk*
-
FZ803DAfstandsstukken montage quickset (2 sets à 2 stuks)
€ 12,40 / set*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 20,80 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 21,20 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 21,80 / Stuk*
-
U82ADIN-rail veldverdeler 7,5 mm
€ 23,30 / Stuk* -
UN07ADraagsteun, lengte 1050 mm (1 set à 2 stuks)
€ 62,80 / Stuk* -
UT22BDIN-rail 250 mm verdiept, d = 21 mm
€ 28,40 / Stuk* -
UT22CDIN-rail verdiept, Veldverdeler, set 1 veld 250 mm, geïsoleerd
€ 11,60 / Stuk* -
UZ01B4DIN-rail 1 veld 250 mm
€ 7,10 / Stuk* -
UZ02B4DIN-rail 2 velden 500 mm
€ 10,30 / Stuk*
-
UT26AMontageplaat b x h = 202 x 115 mm
€ 31,50 / Stuk* -
UT26BMontageplaat b x h = 202 x 215 mm
€ 35,00 / Stuk* -
UZ31M1Montageplaat 250 x 500 mm univers N
€ 55,60 / Stuk* -
UZ41M1Montageplaat 250 x 650 mm univers N
€ 74,60 / Stuk* -
UZ42M1Montageplaat 500 x 650 mm univers N
€ 93,60 / Stuk* -
UZ51M1Montageplaat 250 x 800 mm univers N
€ 70,80 / Stuk* -
UZ52M1Montageplaat 500 x 800 mm univers N
€ 152,00 / Stuk* -
UZ61M1Montageplaat 250 x 950 mm univers N
€ 84,20 / Stuk* -
UZ62M1Montageplaat 500 x 950 mm univers N
€ 153,00 / Stuk*
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen8
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opOppervlaktemontage
Stroom / temperatuur
-
Nominale stroom125 A
Samenstelling
-
Aantal DIN-rails14
-
Aantal verdelerrijen7
-
Aantal velden in de breedte2
-
Met slotNee
-
Heeft N -klemmenblokNee
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen168
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte1100 mm
-
Breedte550 mm
-
Diepte161 mm
-
Inbouwdiepte0
-
Aantal breedte-eenheden12
Deksel, deur
-
Aantal kastdeuren1
-
Aantal sloten1
-
Uitvoeringsvorm handgreepHandgreep met deurschild
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeOppervlaktemontage
Materiaal
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK09
-
IP-beschermingsklasse (Ingress Protection)IP44
-
Type slotZonder slot
-
Gloeidraad test750 °C
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

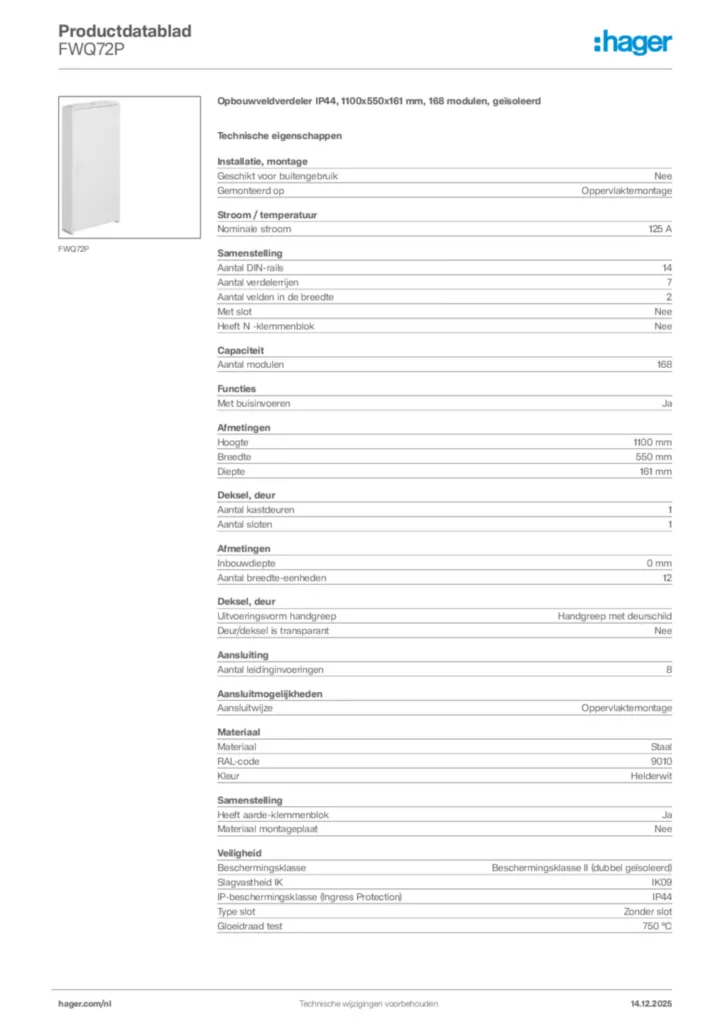

Afbeelding FWQ72P
-
