Wandopbouwverdeler quickset leeg zonder deur IP30 geïsoleerd 800 x 950 x 161 mm FWQ63D1
EAN-nummer
3250612738625
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Dit product is niet meer leverbaar, maar de technische informatie is nog wel te raadplegen.
Voor meer informatie kun je contact met ons opnemen via: 0736428584 of support@hager.nl
Maak jouw systeem compleet
Optionele accessoires
-
Scheidingsschot 3 producten beschikbaar -
Montagetoebehoren 7 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Montageplaat (reserve-onderdeel) 9 producten beschikbaar -
Componenten voor bedrading, kabelinvoer en kabelbevestiging 2 producten beschikbaar -
Kabel- en buisinvoer 5 producten beschikbaar
Maak jouw systeem compleet
-
UZ01F1
Afscheiding horizontaal b x d = 300 x 160 mm
€ 12,70 / Stuk* -
UZ60F1Afscheiding verticaal h x d = 950 x 160 mm
€ 27,00 / Stuk* -
ZZ10HAfscheiding horizontaal 250 mm
€ 11,90 / Stuk*
-
UZ25V2
Draadgeleideklem klein univers N (20 stuks)
€ 41,50 / Stuk* -
UZ25V1Draadgeleideklem groot univers N (20 stuks)
€ 45,30 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 50,20 / Stuk* -
UZ01Z2Isolatiestuk voor doorlopende DIN-rails (1 stuk)
€ 13,40 / Stuk* -
UZ00Z2Isolatiestuk voor DIN-rail (2 stuks)
€ 12,30 / Stuk* -
FZ803BOphangbeugels IP44/54 verdeler (2 sets à 2 stuks)
€ 18,40 / set* -
UZ04A1Dubbele dekselhoudervoet inbouwverdeler 110 mm
€ 3,45 / Stuk*
-
FZ803D
Afstandsstukken montage quickset (2 sets à 2 stuks)
€ 12,40 / set*
-
UT26A
Montageplaat b x h = 202 x 115 mm
€ 31,50 / Stuk* -
UT26BMontageplaat b x h = 202 x 215 mm
€ 35,00 / Stuk* -
UZ31M1Montageplaat 250 x 500 mm univers N
€ 55,60 / Stuk* -
UZ41M1Montageplaat 250 x 650 mm univers N
€ 74,60 / Stuk* -
UZ51M1Montageplaat 250 x 800 mm univers N
€ 70,80 / Stuk* -
UZ61M1Montageplaat 250 x 950 mm univers N
€ 84,20 / Stuk* -
UZ42M1Montageplaat 500 x 650 mm univers N
€ 93,60 / Stuk* -
UZ52M1Montageplaat 500 x 800 mm univers N
€ 152,00 / Stuk* -
UZ62M1Montageplaat 500 x 950 mm univers N
€ 153,00 / Stuk*
-
FZ401
Afdichtset voor flensplaat FZ402
€ 13,00 / Stuk* -
FZ850SKabelopvangprofiel voor 160/205 mm verdelers, 1 veldbreedte
€ 20,10 / Stuk*
-
FZ428
Kabelinvoerflens achterzijde, Univers, IP44/54
€ 38,40 / Stuk* -
FZ425Kabelinvoerflens, Univers, IP44/54
€ 38,40 / Stuk* -
FZ460NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ466NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ468NFlensplaat gesloten, Univers, IP44/54, klasse II
€ 22,40 / Stuk*
-
UN61TNMultimedia-montageplaat h x b = 950 x 300 mm, univers
€ 160,00 / Stuk* -
UN62TNMultimedia-montageplaat h x b = 950 x 550 mm, univers
€ 203,00 / Stuk*
-
FZ443BVerbindingsset verdeler IP44 breedte 800 verticaal
€ 63,70 / Stuk*
-
FZ015NDeur links voor 160/205 mm diepe verdeler, H 950 x B 800 mm
€ 116,00 / Stuk* -
FZ015NVDeur links, geventileerd voor 160/205 mm diepe verdeler, H 950 x B 800 mm
€ 127,00 / Stuk* -
FZ014NDeur rechts voor 160/205 mm diepe verdeler, H 950 x B 550 mm
€ 244,00 / Stuk* -
FZ014NV1Deur rechts, geventileerd voor 160/205 mm diepe verdelers, H 950 x B 550-1300 mm
€ 273,00 / Stuk* -
FZ110NDeur met zichtvenster voor 160/205 mm diepe verdeler, H 950 x B 550 mm
€ 299,00 / Stuk*
-
FZ791NLakstift RAL9010
€ 21,10 / Stuk*
-
KXA04LHRijgklem 4mm² fase, 32A/800V, schroef
€ 1,65 / Stuk*
-
FZ598NDeurschild met handgreep IP44 verdelers
€ 12,50 / Stuk*
-
UN06ADraagsteun, lengte 900 mm (1 set à 2 stuks)
€ 56,60 / Stuk* -
UZ01B4DIN-rail 1 veld 250 mm
€ 7,10 / Stuk* -
UZ02B4DIN-rail 2 velden 500 mm
€ 10,30 / Stuk* -
UZ03B4DIN-rail 3 velden 750 mm
€ 14,30 / Stuk* -
U82ADIN-rail veldverdeler 7, 5 mm
€ 23,30 / Stuk* -
UT22CDIN-rail verdiept, Veldverdeler, set 1 veld 250 mm, geïsoleerd
€ 11,60 / Stuk*
-
FZ443NKabelkanaalkap voor 160/205 mm verdelers, B=800 mm
€ 106,00 / Stuk*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 20,80 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 21,20 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 21,80 / Stuk*
Technische eigenschappen
Afmetingen
-
Hoogte950 mm
-
Breedte800 mm
-
Diepte160 mm
-
Dikte zijwand1 mm
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP30
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Type slotZonder slot
Samenstelling
-
Aantal velden in de breedte3
-
Aantal flensplaatopeningen6
-
Aantal verdelerrijen18
Installatie, montage
-
Gemonteerd opOppervlaktemontage
-
Geschikt voor buitengebruikNee
Materiaal
-
KleurHelderwit
-
RAL-code9010
-
Oppervlakte behandelingPoedercoating
-
MateriaalStaal
Deksel, deur
-
Aantal kastdeuren0
-
Aantal sloten0
-
Deur/deksel is transparantNee
Stroom / temperatuur
-
Nominale stroom125 A
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding FWQ63D1
-

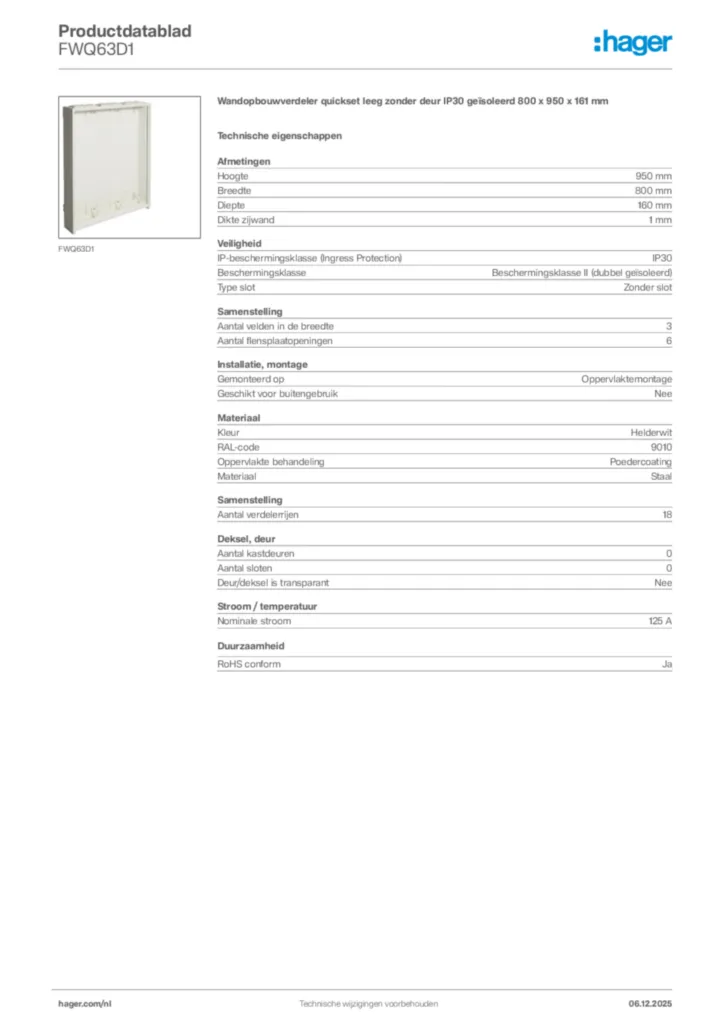

Product datasheet
