Opbouwveldverdeler IP44, 650x800x161 mm, 144 modulen, geïsoleerd FWQ43P
EAN-nummer
3250612738267
Verpakking
1 Stuk
Artikelgroep
R40
Brutoprijs
€ 1.135,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Afdekprofiel/kabelkanaalkap 1 producten beschikbaar -
Kabel- en buisinvoer 5 producten beschikbaar -
Deur/bedieningspaneel 3 producten beschikbaar -
Deursluiting 5 producten beschikbaar -
Lakstift 1 producten beschikbaar -
Bekijk meer 41 andere producten beschikbaar
Maak jouw systeem compleet
-
FZ443N
Kabelkanaalkap voor 160/205 mm verdelers, B=800 mm
€ 104,00 / Stuk*
-
FZ425
Kabelinvoerflens, Univers, IP44/54
€ 37,70 / Stuk* -
FZ428Kabelinvoerflens achterzijde, Univers, IP44/54
€ 37,70 / Stuk* -
FZ460NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 24,90 / Stuk* -
FZ466NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 24,90 / Stuk* -
FZ468NFlensplaat gesloten, Univers, IP44/54, klasse II
€ 22,00 / Stuk*
-
FZ597N
Sluiting IP44/54 met cilinderslot 1242E
€ 45,00 / Stuk* -
FZ821NSluiting IP44 vierkant 8 mm verzegelbaar
€ 33,20 / Stuk* -
FZ822NSluiting IP44 vierkant 7 mm verzegelbaar
€ 33,20 / Stuk* -
FZ823NSluiting IP44 voor schroevendraaier verzegelbaar
€ 20,50 / Stuk* -
FZ824NSluiting IP44 cilinderslot verzegelbaar
€ 78,70 / Stuk*
-
FZ791N
Lakstift RAL9010
€ 20,70 / Stuk*
-
KXA04LHRijgklem 4mm² fase, 32A/800V, schroef
€ 1,60 / Stuk*
-
UN41TNMultimedia-montageplaat h x b = 650 x 300 mm, univers
€ 147,00 / Stuk* -
UN42TNMultimedia-montageplaat h x b = 650 x 550 mm, univers
€ 206,00 / Stuk*
-
UZ01F1Afscheiding horizontaal b x d = 300 x 160 mm
€ 12,40 / Stuk* -
UZ40F1Afscheiding verticaal h x d = 650 x 160 mm
€ 21,30 / Stuk* -
UZ50F1Afscheiding verticaal h x d = 800 x 160 mm
€ 21,90 / Stuk* -
ZZ10HAfscheiding horizontaal 250 mm
€ 11,60 / Stuk*
-
KN00AKlemdrager quickconnect-klemmen universeel
€ 4,95 / Stuk*
-
FZ023BInbouwraam voor 160/205 mm verdelers, 800 x 650 mm
€ 249,00 / Stuk*
-
UZ005Coderingsstrook 12 modulen (12 stuks)
€ 30,60 / Stuk* -
UZ006Schrijfstrook voor UZ005 (12 stuks)
€ 19,90 / Stuk*
-
FZ401Afdichtset voor flensplaat FZ402
€ 12,70 / Stuk* -
FZ850SKabelopvangprofiel voor 160/205 mm verdelers, 1 veldbreedte
€ 19,70 / Stuk*
-
FZ803BOphangbeugels IP44/54 verdeler (2 sets à 2 stuks)
€ 18,10 / set* -
U84TIsolatiestuk voor veldverdeler
€ 6,15 / Stuk* -
UZ00Z2Isolatiestuk voor DIN-rail (2 stuks)
€ 12,00 / Stuk* -
UZ01A2Dekselhouder laag voor univers N
€ 4,30 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 48,90 / Stuk* -
UZ01Z2Isolatiestuk voor doorlopende DIN-rails (1 stuk)
€ 13,00 / Stuk* -
UZ03A1Dekselvoethouder links + rechts veldverdeler
€ 8,20 / Stuk* -
UZ04A1Dubbele dekselhoudervoet inbouwverdeler 110 mm
€ 3,35 / Stuk* -
UZ25V1Draadgeleideklem groot univers N (20 stuks)
€ 44,10 / Stuk* -
UZ25V2Draadgeleideklem klein univers N (20 stuks)
€ 40,40 / Stuk*
-
S35SAfdekstrook 12 modulen, wit (RAL9010)
€ 4,15 / Stuk*
-
FZ803DAfstandsstukken montage quickset (2 sets à 2 stuks)
€ 12,20 / set*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 20,20 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 20,60 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 21,20 / Stuk*
-
U82ADIN-rail veldverdeler 7,5 mm
€ 22,70 / Stuk* -
UN04ADraagsteun, lengte 600 mm (1 set à 2 stuks)
€ 46,70 / Stuk* -
UT22BDIN-rail 250 mm verdiept, d = 21 mm
€ 27,60 / Stuk* -
UT22CDIN-rail verdiept, Veldverdeler, set 1 veld 250 mm, geïsoleerd
€ 11,30 / Stuk* -
UZ01B4DIN-rail 1 veld 250 mm
€ 6,90 / Stuk* -
UZ02B4DIN-rail 2 velden 500 mm
€ 10,00 / Stuk* -
UZ03B4DIN-rail 3 velden 750 mm
€ 13,90 / Stuk*
-
UT26AMontageplaat b x h = 202 x 115 mm
€ 30,70 / Stuk* -
UT26BMontageplaat b x h = 202 x 215 mm
€ 34,10 / Stuk* -
UZ31M1Montageplaat 250 x 500 mm univers N
€ 54,10 / Stuk* -
UZ41M1Montageplaat 250 x 650 mm univers N
€ 72,60 / Stuk* -
UZ42M1Montageplaat 500 x 650 mm univers N
€ 91,10 / Stuk*

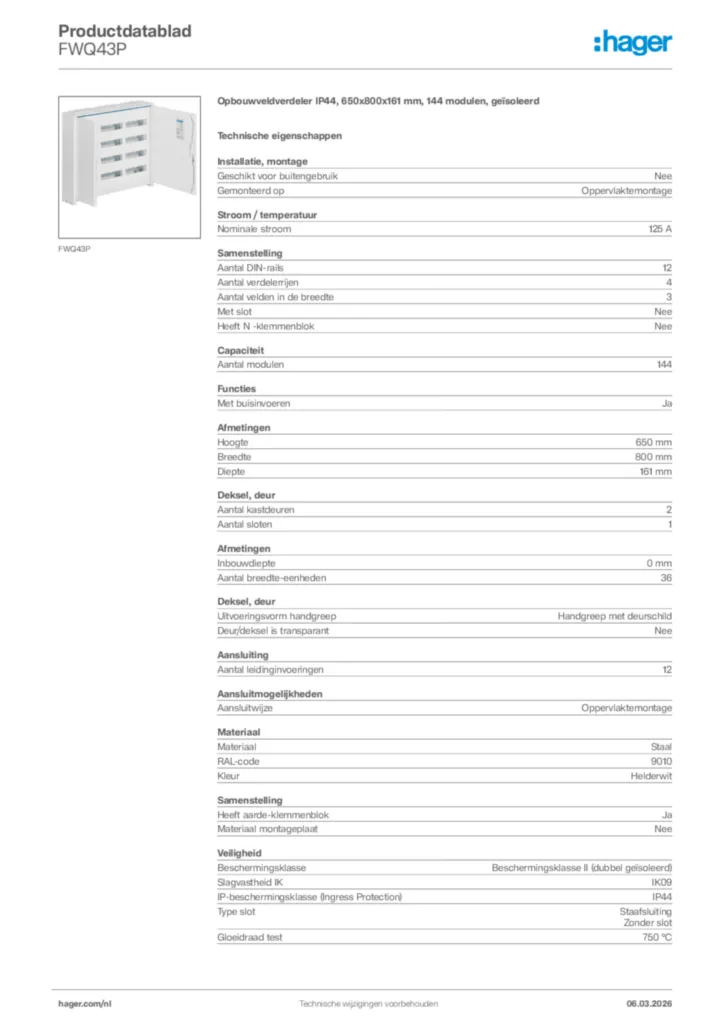

Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen12
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opOppervlaktemontage
Stroom / temperatuur
-
Nominale stroom125 A
Samenstelling
-
Aantal DIN-rails12
-
Aantal verdelerrijen4
-
Aantal velden in de breedte3
-
Met slotNee
-
Heeft N -klemmenblokNee
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen144
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte650 mm
-
Breedte800 mm
-
Diepte161 mm
-
Inbouwdiepte0
-
Aantal breedte-eenheden36
Deksel, deur
-
Aantal kastdeuren2
-
Aantal sloten1
-
Uitvoeringsvorm handgreepHandgreep met deurschild
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeOppervlaktemontage
Materiaal
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK09
-
IP-beschermingsklasse (Ingress Protection)IP44
-
Type slotStaafsluiting, Zonder slot
-
Gloeidraad test750 °C
