Opbouwveldverdeler IP44, 500x550x161 mm, 72 modulen, geïsoleerd FWQ32P
EAN-nummer
3250612738212
Verpakking
1 Stuk
Artikelgroep
R40
Brutoprijs
€ 655,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Afdekprofiel/kabelkanaalkap 1 producten beschikbaar -
Kabel- en buisinvoer 5 producten beschikbaar -
Afdekplaat (reserve-onderdeel) 2 producten beschikbaar -
Deur/bedieningspaneel 2 producten beschikbaar -
Deursluiting 19 producten beschikbaar -
Bekijk meer 41 andere producten beschikbaar
Maak jouw systeem compleet
-
FZ442N
Kabelkanaalkap voor 160/205 mm verdelers, B=550 mm
€ 97,70 / Stuk*
-
FZ425
Kabelinvoerflens, Univers, IP44/54
€ 38,40 / Stuk* -
FZ428Kabelinvoerflens achterzijde, Univers, IP44/54
€ 38,40 / Stuk* -
FZ460NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ466NFlensplaat metrisch, Univers, IP44/54, klasse II
€ 25,40 / Stuk* -
FZ468NFlensplaat gesloten, Univers, IP44/54, klasse II
€ 22,40 / Stuk*
-
US31A1
Afdekplaat gesloten 450 x 250 mm
€ 63,80 / Stuk* -
US32A1Afdekplaat gesloten 450 x 500 mm
€ 80,10 / Stuk*
-
FZ226
Deursluiting IP44/54 afdekkap met verzegeling
€ 15,40 / Stuk* -
FZ449NSluiting IP44/54 3 mm dubbelbaard
€ 31,60 / Stuk* -
FZ450NSluiting IP44/54 driekant 7 mm
€ 31,60 / Stuk* -
FZ451NSluiting IP44/54 vierkant 7 mm
€ 31,60 / Stuk* -
FZ452NSluiting IP44/54 met 2 sleutels nr. 405
€ 46,20 / Stuk* -
FZ453NSluiting IP44/54 met 2 sleutels nr. 455
€ 46,20 / Stuk* -
FZ455NSluiting IP44/54 met 2 sleutels nr. E012
€ 46,20 / Stuk* -
FZ530NSluiting IP44 knevelgreep
€ 75,90 / Stuk* -
FZ531NSluiting IP44 knevelgreep + sleutel nummer 1333
€ 131,00 / Stuk* -
FZ532NSluiting IP44 klinkgreep
€ 110,00 / Stuk* -
FZ533NSluiting IP44 klinkgreep + sleutel nummer 1333
€ 163,00 / Stuk* -
FZ534NSluiting IP44 zwenkgreep voor profiel halfcylinder 40 mm
€ 97,90 / Stuk* -
FZ535NSluiting IP44 zwenkgreep voor profielcylinder 40 mm verzegelbaar
€ 114,00 / Stuk* -
FZ597NSluiting IP44/54 met cilinderslot 1242E
€ 46,20 / Stuk* -
FZ821NSluiting IP44 vierkant 8 mm verzegelbaar
€ 33,80 / Stuk* -
FZ822NSluiting IP44 vierkant 7 mm verzegelbaar
€ 33,80 / Stuk* -
FZ823NSluiting IP44 voor schroevendraaier verzegelbaar
€ 20,90 / Stuk* -
FZ824NSluiting IP44 cilinderslot verzegelbaar
€ 80,10 / Stuk* -
FZ833NStangenset univers, IP44/54, h = 500 mm
€ 121,00 / Stuk*
-
FZ791NLakstift RAL9010
€ 21,10 / Stuk*
-
KXA04LHRijgklem 4mm² fase, 32A/800V, schroef
€ 1,65 / Stuk*
-
UN31TNMultimedia-montageplaat h x b = 500 x 300 mm, univers
€ 135,00 / Stuk* -
UN32TNMultimedia-montageplaat h x b = 500 x 550 mm, univers
€ 149,00 / Stuk*
-
UZ01F1Afscheiding horizontaal b x d = 300 x 160 mm
€ 12,70 / Stuk* -
UZ30F1Afscheiding verticaal h x d = 500 x 160 mm
€ 20,30 / Stuk* -
UZ40F1Afscheiding verticaal h x d = 650 x 160 mm
€ 21,90 / Stuk* -
UZ50F1Afscheiding verticaal h x d = 800 x 160 mm
€ 22,50 / Stuk* -
ZZ10HAfscheiding horizontaal 250 mm
€ 11,90 / Stuk*
-
KN00AKlemdrager quickconnect-klemmen universeel
€ 5,10 / Stuk*
-
FZ012BInbouwraam voor 160/205 mm verdelers, 550 x 500 mm
€ 237,00 / Stuk*
-
UZ005Coderingsstrook 12 modulen (12 stuks)
€ 31,40 / Stuk* -
UZ006Schrijfstrook voor UZ005 (12 stuks)
€ 20,40 / Stuk*
-
FZ401Afdichtset voor flensplaat FZ402
€ 13,00 / Stuk* -
FZ850SKabelopvangprofiel voor 160/205 mm verdelers, 1 veldbreedte
€ 20,10 / Stuk*
-
FZ714Verbindingset sokkel, univers verticaal 100 / 200 mm
€ 7,75 / Stuk*
-
FZ803BOphangbeugels IP44/54 verdeler (2 sets à 2 stuks)
€ 18,40 / set* -
U84TIsolatiestuk voor veldverdeler
€ 6,30 / Stuk* -
UZ00Z2Isolatiestuk voor DIN-rail (2 stuks)
€ 12,30 / Stuk* -
UZ01A2Dekselhouder laag voor univers N
€ 4,40 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 50,20 / Stuk* -
UZ01Z2Isolatiestuk voor doorlopende DIN-rails (1 stuk)
€ 13,40 / Stuk* -
UZ03A1Dekselvoethouder links + rechts veldverdeler
€ 8,45 / Stuk* -
UZ04A1Dubbele dekselhoudervoet inbouwverdeler 110 mm
€ 3,45 / Stuk* -
UZ25V1Draadgeleideklem groot univers N (20 stuks)
€ 45,30 / Stuk* -
UZ25V2Draadgeleideklem klein univers N (20 stuks)
€ 41,50 / Stuk*
-
S35SAfdekstrook 12 modulen, wit (RAL9010)
€ 4,25 / Stuk*
-
FZ803DAfstandsstukken montage quickset (2 sets à 2 stuks)
€ 12,40 / set*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 20,80 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 21,20 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 21,80 / Stuk*
-
U82ADIN-rail veldverdeler 7,5 mm
€ 23,30 / Stuk* -
UN03ADraagsteun, lengte 450 mm (1 set à 2 stuks)
€ 43,60 / Stuk* -
UT22BDIN-rail 250 mm verdiept, d = 21 mm
€ 28,40 / Stuk* -
UT22CDIN-rail verdiept, Veldverdeler, set 1 veld 250 mm, geïsoleerd
€ 11,60 / Stuk* -
UZ01B4DIN-rail 1 veld 250 mm
€ 7,10 / Stuk* -
UZ02B4DIN-rail 2 velden 500 mm
€ 10,30 / Stuk*
-
UT26AMontageplaat b x h = 202 x 115 mm
€ 31,50 / Stuk* -
UT26BMontageplaat b x h = 202 x 215 mm
€ 35,00 / Stuk* -
UZ31M1Montageplaat 250 x 500 mm univers N
€ 55,60 / Stuk*
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen8
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opOppervlaktemontage
Stroom / temperatuur
-
Nominale stroom125 A
Samenstelling
-
Aantal DIN-rails6
-
Aantal verdelerrijen3
-
Aantal velden in de breedte2
-
Met slotNee
-
Heeft N -klemmenblokNee
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen72
Functies
-
Heeft beveiliging hoofdschakelaarNee
-
Met buisinvoerenJa
Afmetingen
-
Hoogte500 mm
-
Breedte550 mm
-
Diepte161 mm
-
Aantal breedte-eenheden24
Deksel, deur
-
Aantal kastdeuren1
-
Aantal sloten1
-
Uitvoeringsvorm handgreepHandgreep met deurschild
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeOppervlaktemontage
Materiaal
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK09
-
IP-beschermingsklasse (Ingress Protection)IP44
-
Type slotZonder slot
-
Gloeidraad test750 °C
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

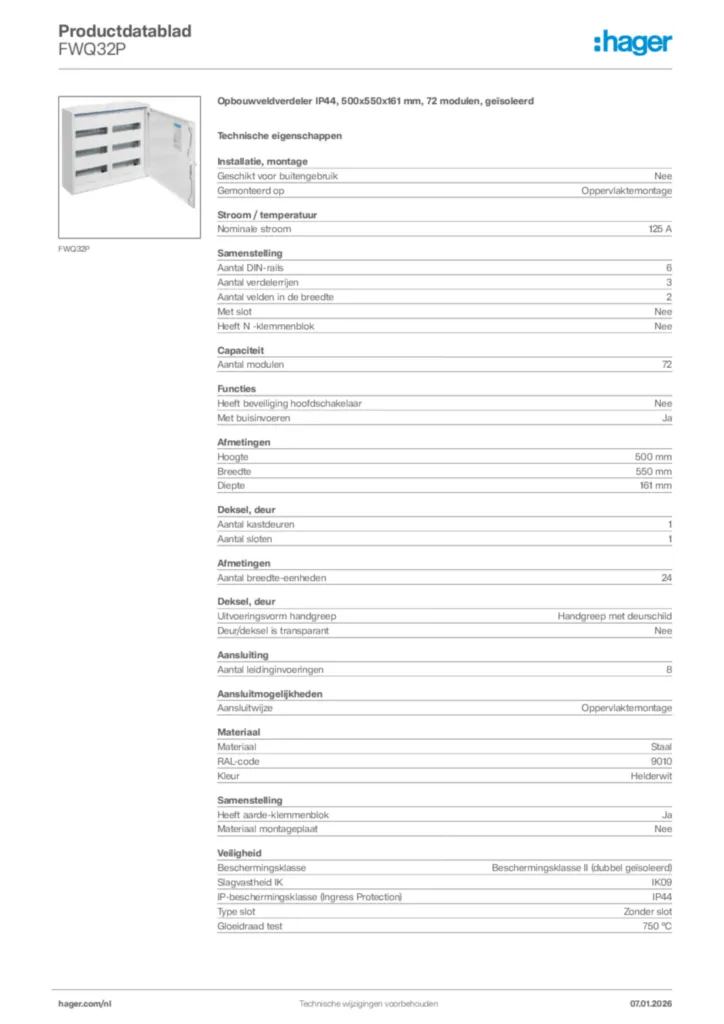

Afbeelding FWQ32P
-
