Vlamboogbeveiligingen (AFDD)

AFDD met Aardlekautomaat 1P+N 10kA C-25A 30mA A 3M ARF575D

EAN-nummer

3250611034711

Verpakking

1 Stuk

Artikelgroep

D18

Brutoprijs

€ 376,00

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Toebehoren 1 producten beschikbaar
Nulspanningsspoel 2 producten beschikbaar
Shunt afschakeling 2 producten beschikbaar
Hulpcontactblok 2 producten beschikbaar
Kamrail 3 producten beschikbaar

Technische eigenschappen

Nominale stroom

25 A
Nominale stroom -25°C

31,88 A
Nominale stroom bij -20 °C

31,28 A
Nominale stroom -15°C

30,68 A
Nominale stroom -10°C

30,15 A
Nominale stroom -5°C

29,47 A
Nominale stroom bij 0 °C

28,86 A
Nominale stroom 5°C

28,26 A
Nominale stroom 10°C

27,66 A
Nominale stroom 15°C

27,05 A
Nominale stroom bij 20 °C

26,45 A
Nominale stroom 25°C

25,84 A
Nominale stroom 30°C

25 A
Nominale stroom 35°C

24,64 A
Nominale stroom bij 40 °C

24,03 A
Nominale stroom bij 45 °C

23,43 A
Nominale stroom bij 50 °C

22,98 A
Nominale stroom 55°C

22,22 A
Nominale stroom 60°C

21,62 A
Nominale stroom 65°C

21,01 A
Nominale stroom 70°C

20,41 A
Uitschakelvermogen Icn bij 230 VAC conform IEC 61009-1

10 kA
Inschakel- en uitschakelvermogen ldm

10 kA
Nominale aardlekstroom Idn

30 mA

Afschakelkarakteristiek

C
Pooltype

1P+N

Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-1

10 kA

Aandraaimoment aansluitklem boven

2 - 2 NM
Aandraaimoment aansluitklem onder

2 - 2 NM
Aandraaimoment

2,10 - 2,10 NM
Type onderaansluiting voor modulaire componenten

Schroefaansluiting
Type bovenaansluiting voor modulaire componenten

Schroefaansluiting

Nominale isolatiespanning Ui

500 V
Nominale stoothoudspanning Uimp

4000 V
Nominale spanning Ue

230 - 230 V

Type aardlekbeveiliging

A

‌Totaal vermogensverlies onder IN

7,95 W

Stroombegrenzingsklasse

3
Bedrijfstemperatuur

-25 - 40 °C
Opslag-/transport-temperatuur

-25 - 70 °C

Maximale aantal mechanische schakelingen

4000
Elektrische levensduur in aantal cycli

2000

Aantal modulen

3

Hoogte

83 mm
Breedte

53,20 mm
Diepte

70 mm

Frequentie

50 - 50 Hz

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

Afbeelding ARF575D

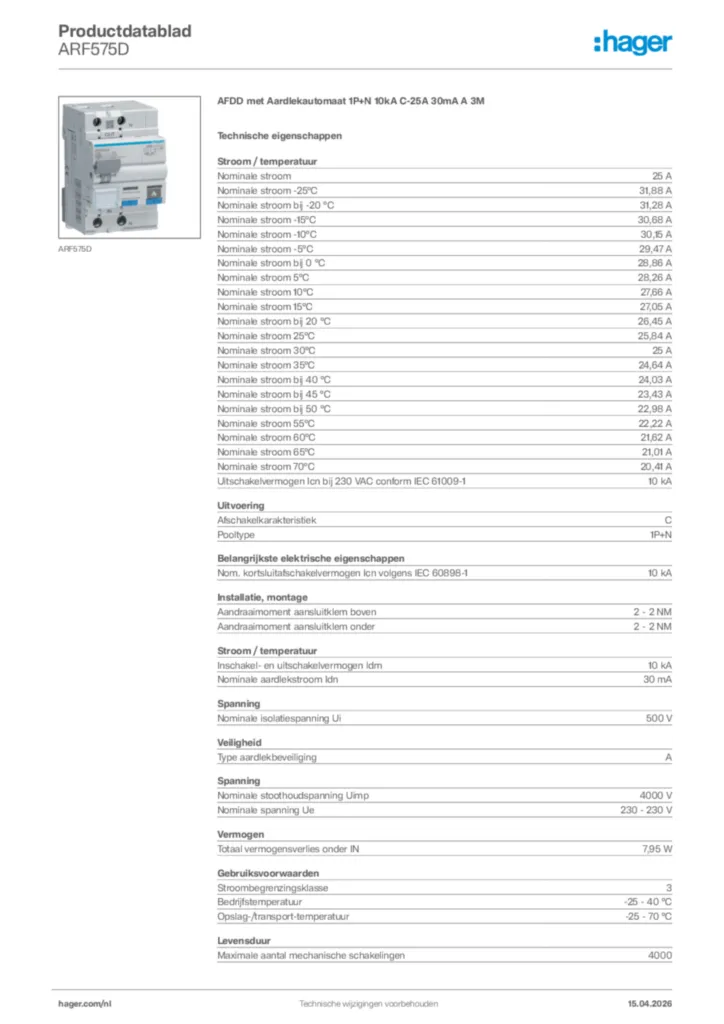

Product datasheet
