KNX-RF drukknop-opzetmod. 1-v, berker R.1/R.3/R.8, polarwit
Bestelnummer
85145139
EAN-nummer
4011334368915
Verpakking
1 stuk
Artikelgroep
Q20
Brutoprijs
€ 134,00 / stuk *

Technische eigenschappen

  • Functies
    • Additionele ETS-functies
      • extra ETS-functies: +6 scènes, 1 impulsdrukkerbesturing op/neer, modus aan/uit, dimwaarde, helderheidsindicatie, impulsdrukker, toestandsaanduiding, gedwongen besturing
    • Functie
      • het zend- en/of ontvangstgedrag kan worden geconfigureerd
      • resetfunctie (naar fabrieksinstelling)
    • Lichtscènes
      • het opslaan van scènes kan worden geblokkeerd
    • quicklink-functies
      • quicklink-functies: schakelen, dimmen, jaloezie, 2 scènes, tijdschakeling, impulsdrukker maakcontact, geheugen
  • Bedienen en signaleren
    • Toets/impuls-drukkerknop
      • met configuratie- en functie-toets
  • Connectiviteit
    • Protocol
      • KNX-RF
    • Ontvangercategorie
      • 2
  • Afmetingen
    • Diameter
      • 57,4 mm
  • Vermogen
    • RF-zendvermogen
      • < 10 mW
  • Meting
    • relatieve luchtvochtigheid (geen condensvorming)
      • 0…65 % (zonder condensvorming)
  • Materiaal
    • tekstkleur
      • 105,105,105
    • Serie-kleur
      • polarwit
    • RAL kleur
      • RAL 9010 - Zuiver Wit
    • Bestandsdeel
      • thermoplast
    • te bedrukken materiaal
      • ASA polarwit
    • Oppervlak
      • glanzend
  • Besturing van LED-verlichting
    • led
      • met configuratie- en functie-led
      • compatibiliteitsindicatie van opzetmodule bij plaatsing op inbouwmodule
  • Aansluiting
    • Busaansluittype
      • integratie via KNX-RF/TP gateway (TR131A) in KNX-TP-systeem
  • Instellingen
    • Programmeren
      • bovenste en onderste bedieningsvlakken op 1-voudige schakel-/dimeenheid en netvoedingseenheid vrij programmeerbaar
      • quicklink-configuratie zonder gereedschap door middel van toetsen en led-indicatie
  • Samenstelling
    • Aantal RF-kanalen
      • 2
    • Aantal quicklink-koppelingen
      • max. 20 zenders/ontvangers
    • Configuratietype
      • Laserdruck
    • Bedrijfscyclus zender
      • 1 %
    • Helderheid
      • de inschakelhelderheid per bedieningsvlak wordt niet gewist bij stroomuitval
  • Veiligheid
    • Beveiliging
      • met demontagebeveiliging
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -5…45 °C
    • Energieverbruik
      • laag energieverbruik
  • Identificatie
    • Toepassing
      • Lichtbesturing
      • KNX-RF - bedieningssystemen
    • Hoofddesignreeks
      • BERKER R.1/R.3/R.8/SERIE 1930/R.CLASSIC
    • Secundaire design-lijn(en)
      • Elektronicaplatform
      • Berker R.1
      • Berker R.3
      • Serie 1930
      • Serie R.classic
  • Instructies
    • Opmerking
      • Opmerking: bij de integratie van dit artikel in de serie 1930 mag uitsluitend het afdekraam 1-voudig voor centraaldeel Ø 58 mm art.nr.: 1382 0.., worden gebruikt. De inbouw in meervoudige combinaties van de serie 1930 is niet mogelijk!

Downloads

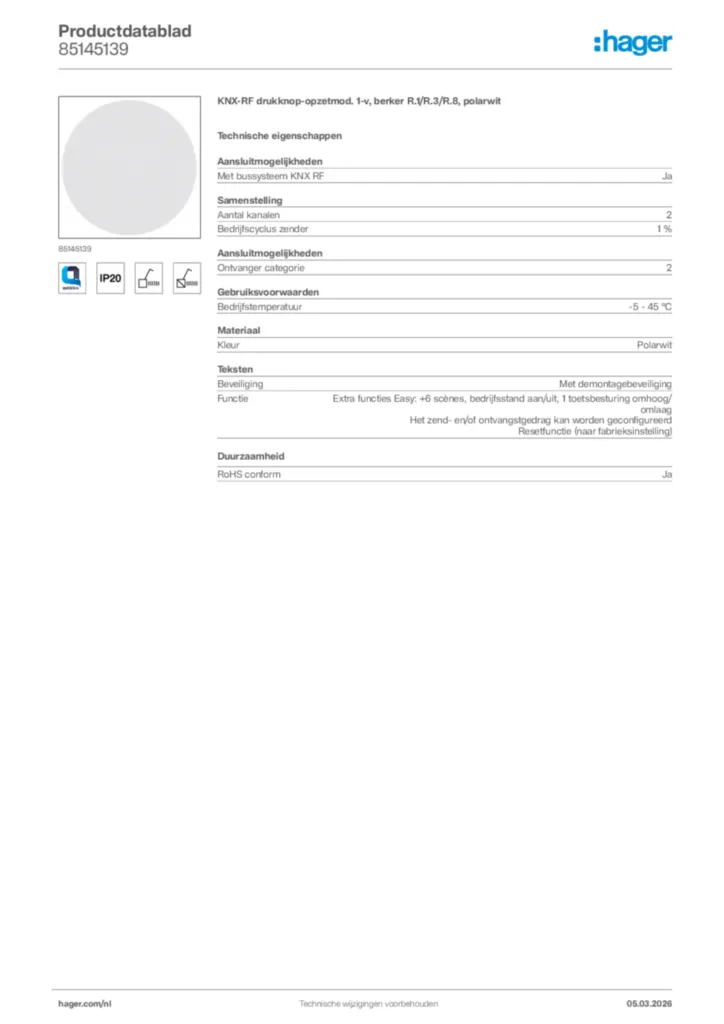

  • Afbeelding voor 85145139
