Distribution d’énergie pour le réseau énergétique Circulago
L’énergie pour Circulago provient du lac de Zoug. À 400 m de la rive de la ville de Zoug, l’eau du lac est extraite à une profondeur de 26 mètres. L’eau est acheminée en circuit fermé vers la centrale souterraine d’eau du lac à Schützenmatt. De là, un échangeur thermique transfère l’énergie à un deuxième circuit fermé. En même temps, l’eau est refoulée dans le lac de Zoug.

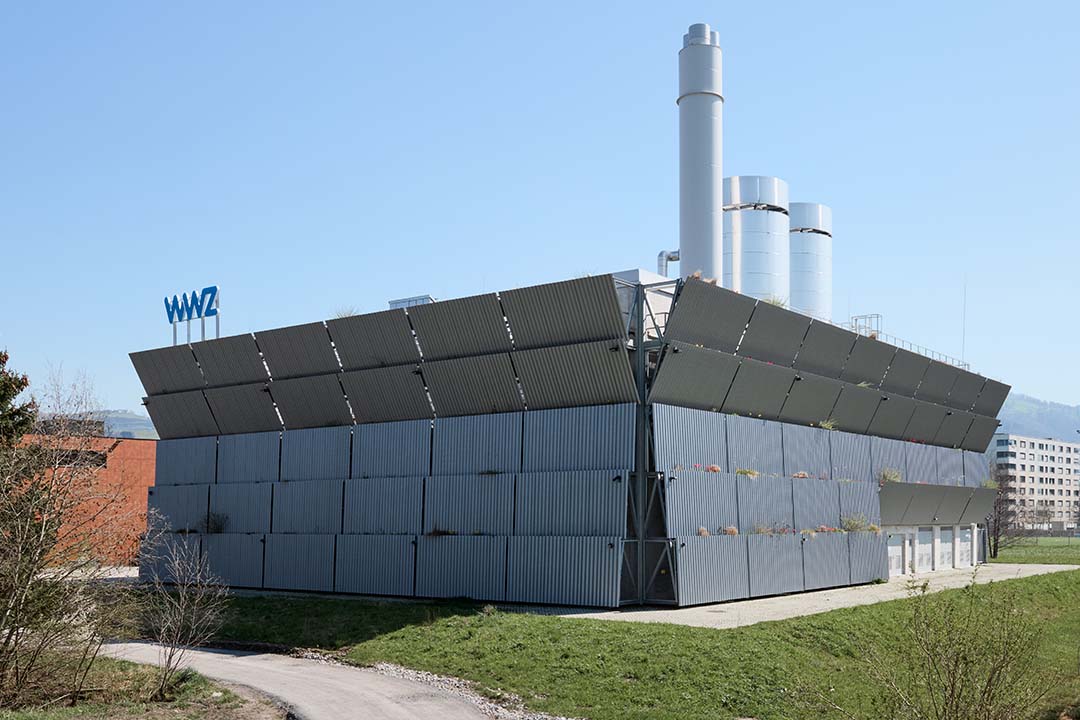

La centrale énergétique WWZ à Unterfeld a été réalisée avec des systèmes de distribution d’énergie de Hager. Il convient de souligner tout particulièrement l’étroite collaboration dès le début du développement du projet. Hager a accompagné le projet à partir de la phase SIA 31 – de l’élaboration du concept, y compris les prévisions de coûts, en passant par l’appel d’offres, jusqu’aux calculs de réseau pour les réglages des interrupteurs, inclus dans la livraison et réalisés en collaboration avec Gruner. La solution globale a été élaborée et suivie de manière exhaustive par Hager. Le projet s’est déroulé sur une période d’environ quatre ans.
Distribution d’énergie de Hager
Une distribution sûre de l’énergie est assurée par le système de distribution d’énergie unimes H en combinaison avec le système de jeux de barres unibar H et les disjoncteurs h3+.

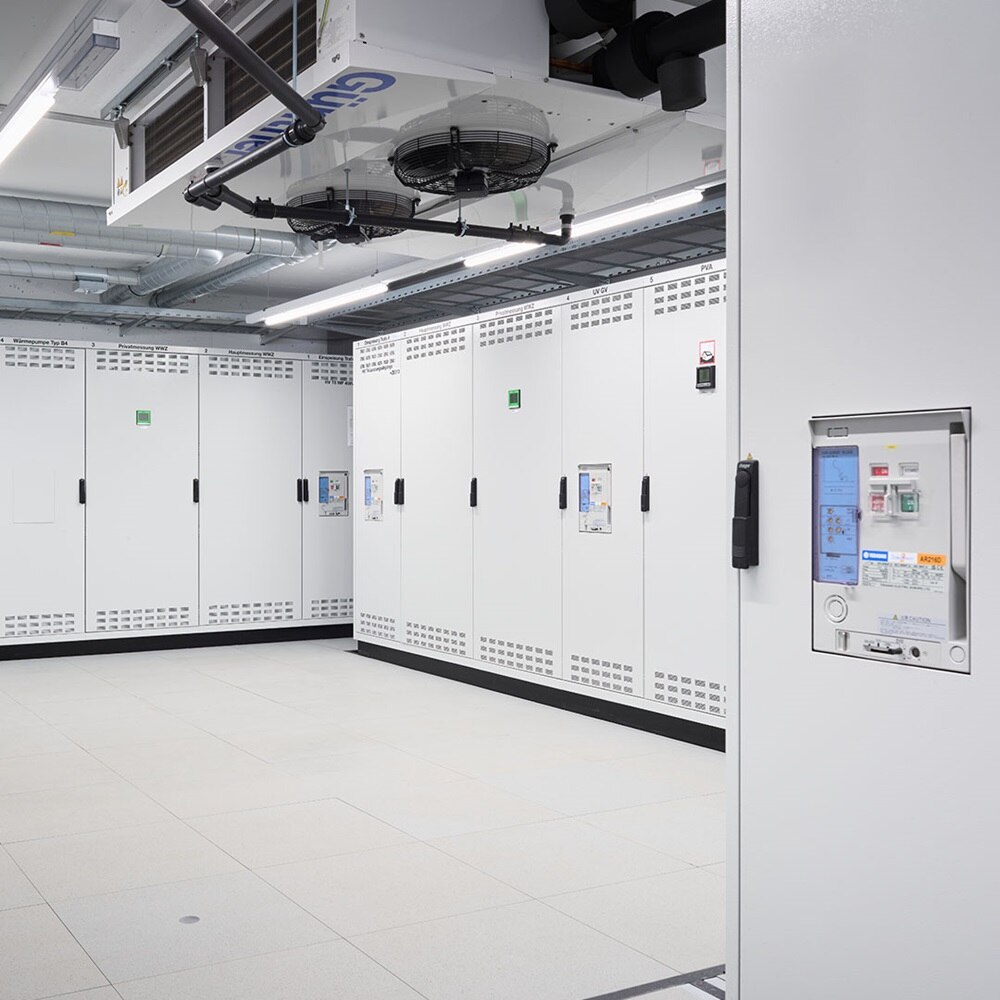

Le système de distribution d’énergie unimes H
Tous les systèmes de distribution sont homologués et spécialement adaptés aux besoins des tableautiers. Ils répondent aux exigences aussi bien pour les grands bâtiments résidentiels que pour les petits et grands bâtiments tertiaires. Ils combinent disponibilité énergétique, flexibilité et efficacité avec un très haut niveau de sécurité des personnes et de protection des installations.

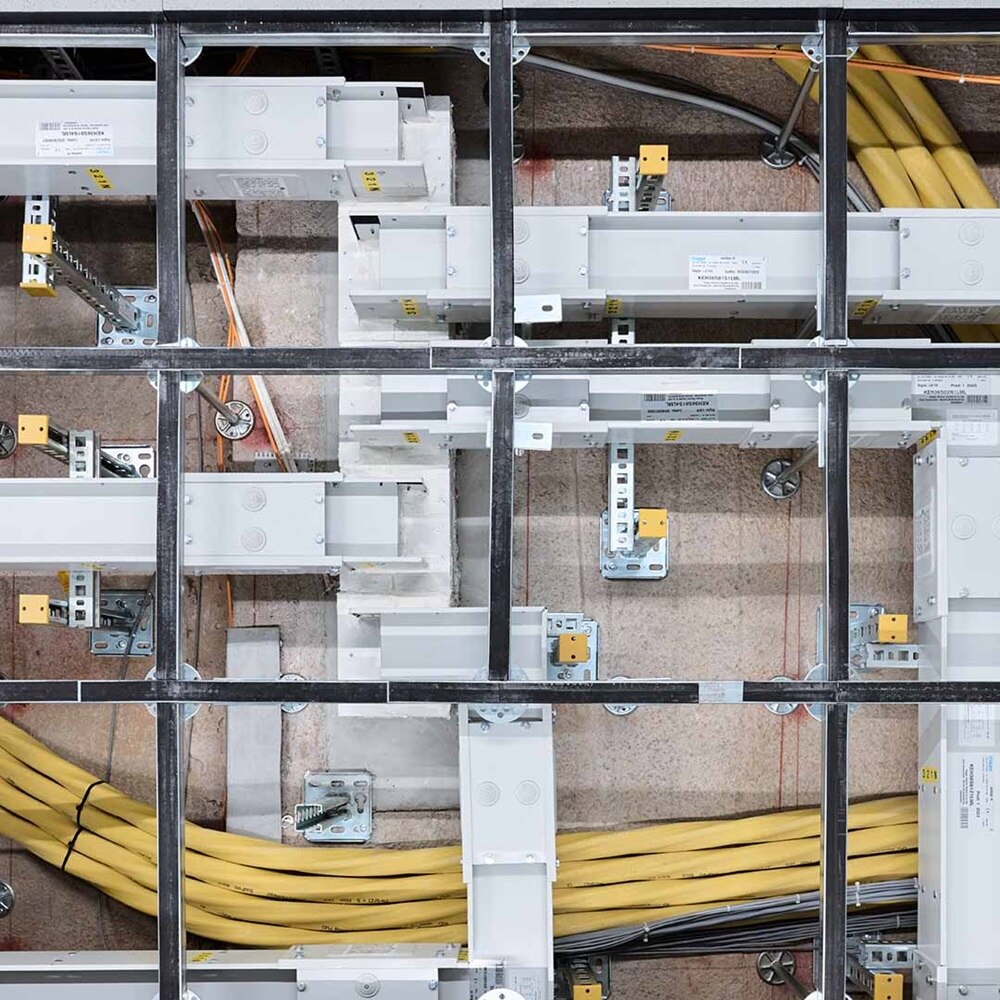

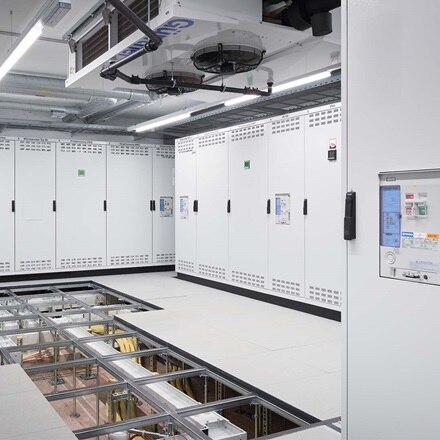

Distribution flexible de
l’énergie avec unibar H
La distribution d’énergie doit non seulement être flexible et économique, mais aussi peu encombrante, sûre et durable. C’est exactement ce qu’offre le système de jeux de barres unibar H pour 800 A à 4000 A. Il peut être installé plus rapidement que n’importe quel chemin de câbles et prend beaucoup moins de place.

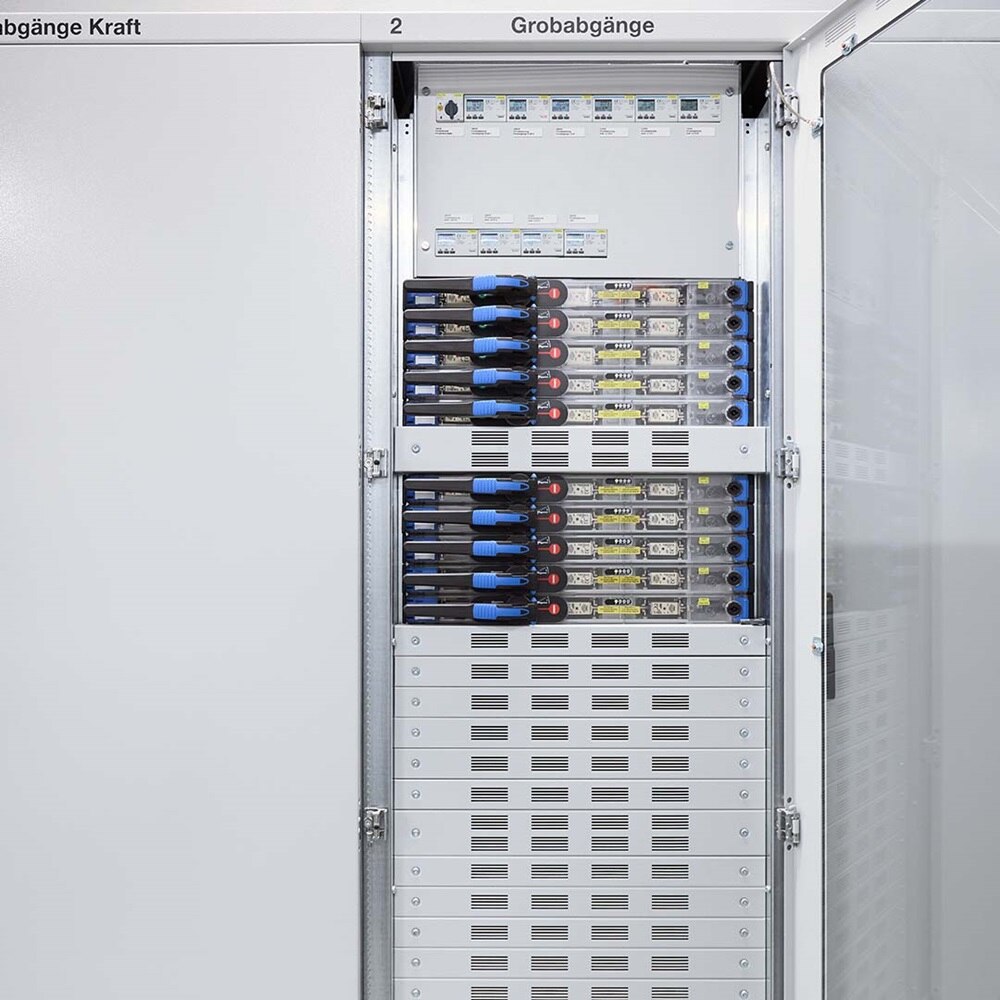

Combiway avec disjoncteur h3+
Avec les gammes P160, P250 et P630, vous disposez de 326 modèles d’appareils pour les exigences de performance les plus diverses : de 25 à 630 A, avec un pouvoir de coupure de 20 à 110 kA et avec des interfaces intelligentes adaptées à la domotique moderne.

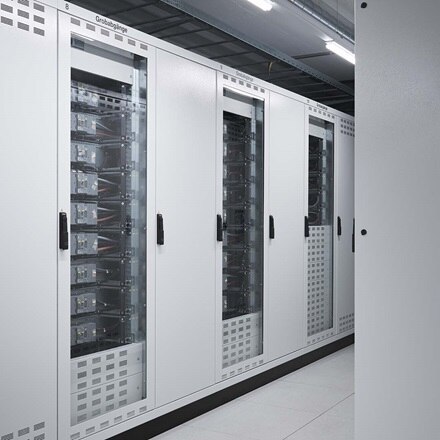

Combinaison
compacte : h3+ et appareils LL
Grâce à la combinaison possible de disjoncteurs h3+ et de réglettes interrupteurs sectionneurs à fusibles de la série LL dans combiway, les tableautiers n’ont besoin que d’une seule armoire au lieu de deux pour les installations intégrant les types deux appareils.

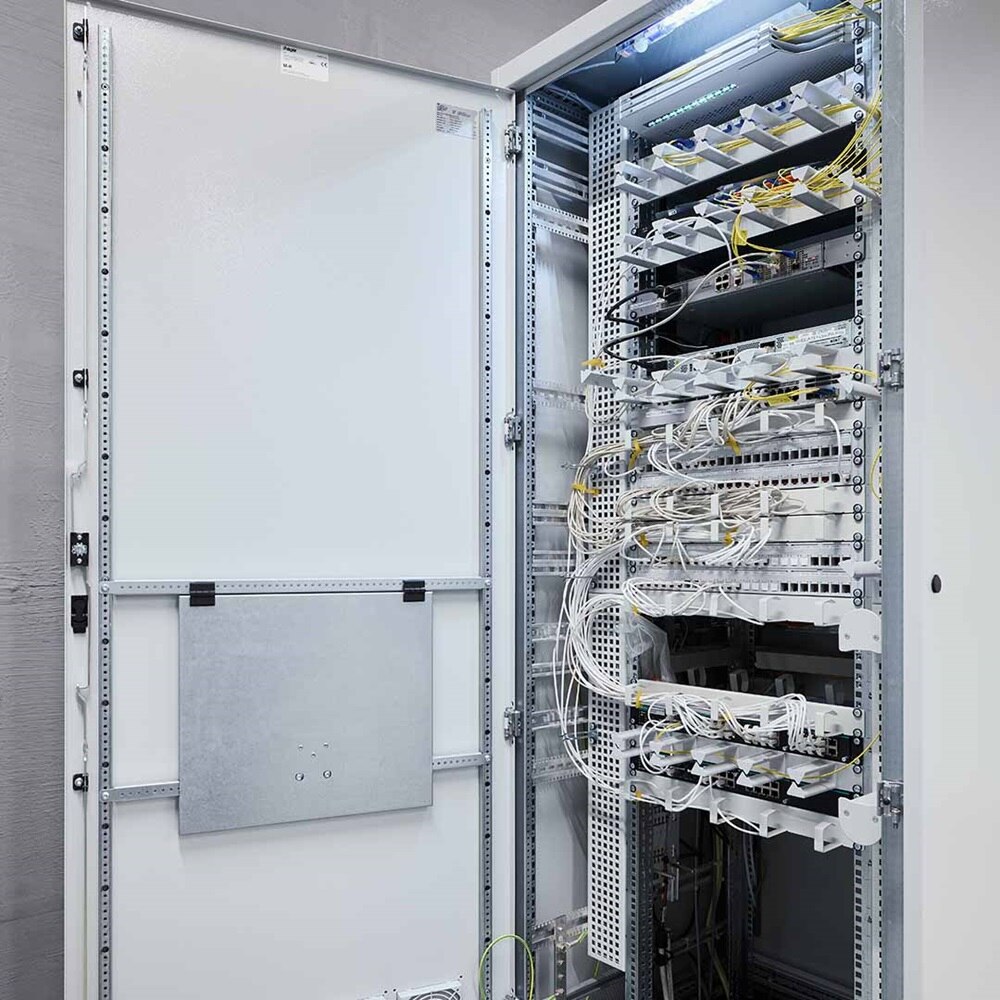

Flexible
et sûre : l’armoire réseau IP40
L’armoire réseau IP40 est disponible avec une porte transparente à un battant en trois hauteurs différentes et peut être utilisée de manière polyvalente : porte transparente avec verre de sécurité, charnières de porte réversible, la fixation d’anneaux de transport et la fixation murale sont possibles. Les éléments encastrés 19" sont bien visibles à travers la fenêtre de contrôle (largeur 450 mm). 4 supports fixes pour éléments encastrés 19" sont montés.
Produits Hager mis en œuvre
Distribution principale unimes H
Système de canalisations unibar H (uniquement en allemand)
Disjoncteur h3+
unimes H combiway
Armoire réseau
Projet et participants
Maître d’ouvrage : WWZ AG, Zoug
Architecte : Lütjens Padmanabhan Architekten, Zurich / Antosch Architekten AG, Zoug
Planification électrique : Gruner AG, Bâle
Tableaux de distribution : Regatec Partner AG, Baden-Dättwil
Installation : Elpin AG, Zurich
