Disjonc­teurs h3+

Une excel­l­ente perf­or­m­ance dans le domaine terti­aire. En trois tailles avec mesure inté­grée.

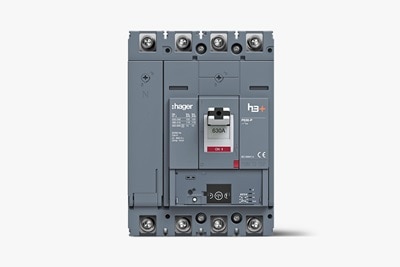

Disjoncteur tripolaire Hager de 630A sur fond blanc

Plus de choix pour des bâti­ments comp­lexes – avec plus de 300 variantes d’appar­eils

Quand la taille d’un bâti­ment s’accroît, les besoins en énergie ne sont pas les seuls à augm­enter. Les exigences en matière de dispositifs de prot­ec­tion augm­entent égal­ement. Avec la mesure d’énergie inté­grée (préci­sion de classe d’énergie 1), les fonc­t­ions de prot­ec­tion complète et la connexion convi­viale pour comm­un­i­ca­tion, les nouveaux disjonc­teurs compacts h3+ de Hager répondent à toutes les exigences actu­elles – derr­ière la dési­gnation « h3+ » se cachent de nombreux avan­tages.

Avec les nouvelles tailles P160, P250 et P630, vous disposez de 326 modèles d’appar­eils pour les exigences de perf­or­m­ance les plus diverses : de 25 à 630 A, avec un pouvoir de coupure de 20 à 110 kA et avec des inter­faces intel­lig­entes adap­tées à la domo­tique actu­elle.

h3+

Disjonc­teurs h3+ de Hager

02:58

Un plus grand choix
Plus de 300 modèles d’appar­eils

Avec les nouvelles tailles P160, P250 et P630, vous disposez de 326 modèles d’appar­eils pour les exigences de perf­or­m­ance les plus diverses : de 25 à 630 A, avec un pouvoir de coupure de 20 à 110 kA et avec des inter­faces intel­lig­entes adap­tées à la domo­tique actu­elle.

h3+

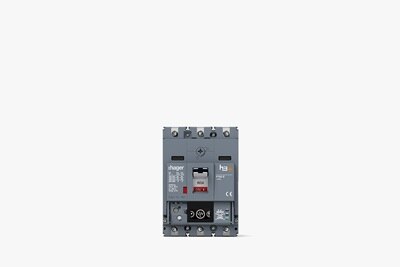

P160

h3+

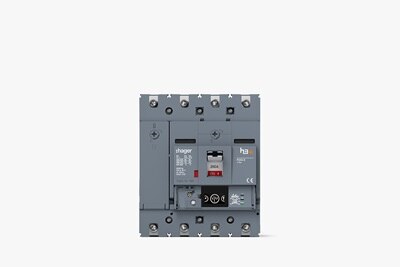

P250

h3+

P630

h3+ dans l'e-catalogue

Une meilleure fiabi­lité
grâce au déclenchement élec­tron­ique

En plus du déclenchement élec­tro­mé­ca­nique (TM), vous disposez dans la nouvelle génér­a­tion h3+ de trois unités de déclenchement élec­tron­iques dans toutes les classes de puiss­ance : LSnI, LSI et Energy. Les carac­té­ri­stiques de confort augm­entent avec le type de mesure de puiss­ance. Vos clients béné­fi­cient ainsi d’une sécu­rité et d’une disponi­bi­lité maximales de l’installa­tion.

h3+

P160 - TM

h3+

P160 - LSnI

h3+

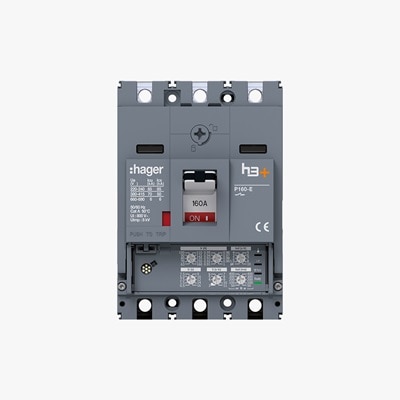

P160 - LSI

h3+

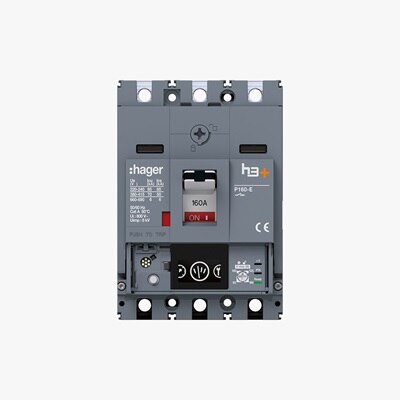

P160 - Energy

  • TM

    01 Vis imper­dable pour le couvercle de boîtier

    • Ouver­ture simple et rapide avec ¼ de tour de la vis
    • Pas de confu­sion pour le couvercle de boîtier grâce à un étique­tage clair

      • 02 Fenêtre de contrôle pour contacts auxi­lia­ires
    • Identi­f­i­ca­tion claire des contacts auxi­lia­ires installés sans ouvrir le couvercle de boîtier
    • Contrôle visuel simple et rapide

      03 Dispositif de ferm­e­ture dans la manette de comm­ande
    • Dispositif de ferm­e­ture extensible pour la fixa­tion de la manette sur le couvercle de boîtier
    • Au choix par serre-câbles ou par cadenas (diamètre du crochet de ferm­e­ture 4 mm maximum)
    • Pas d’acces­soire spécial nécess­aire

  • LSnI

      01 Vis imper­dable pour le couvercle de boîtier
    • Ouver­ture simple et rapide avec ¼ de tour de la vis
    • Pas de confu­sion pour le couvercle de boîtier grâce à un étique­tage clair
      • 02 Fenêtre de contrôle pour contacts auxi­lia­ires
    • Identi­f­i­ca­tion claire des contacts auxi­lia­ires installés sans ouvrir le couvercle de boîtier
    • Contrôle visuel simple et rapide
      • 03 Dispositif de ferm­e­ture dans la manette de comm­ande
    • Dispositif de ferm­e­ture extensible pour la fixa­tion de la manette sur le couvercle de boîtier
    • Au choix par serre-câbles ou par cadenas (diamètre du crochet de ferm­e­ture 4 mm maximum)
    • Pas d’acces­soire spécial nécess­aire
      • 04 Inter­face vers l’outil de config­ur­a­tion
    • Affi­chage de l’état et test de la courbe de déclenchement pour la docu­mentation de l’installa­tion

  • LSI

      01 Vis imper­dable pour le couvercle de boîtier
    • Ouver­ture simple et rapide avec ¼ de tour de la vis
    • Pas de confu­sion pour le couvercle de boîtier grâce à un étique­tage clair

      • 02 Fenêtre de contrôle pour contacts auxi­lia­ires
    • Identi­f­i­ca­tion claire des contacts auxi­lia­ires installés sans ouvrir le couvercle de boîtier
    • Contrôle visuel simple et rapide
      03 Dispositif de ferm­e­ture dans la manette de comm­ande
    • Dispositif de ferm­e­ture extensible pour la fixa­tion de la manette sur le couvercle de boîtier
    • Au choix par serre-câbles ou par cadenas (diamètre du crochet de ferm­e­ture 4 mm maximum)
    • Pas d’acces­soire spécial nécess­aire
      04 Préalarme inté­grée
    • Annonce la décon­nexion proch­aine quand 80 % d’Ir sont atteints
    • Augm­ente la disponi­bi­lité de l’installa­tion
      • 05 Inter­face vers l’outil de config­ur­a­tion
    • Affi­chage de l’état et test de la courbe de déclenchement pour la docu­mentation de l’installa­tion

  • Energy

        01 Vis imper­dable pour le couvercle de boîtier
      • Ouver­ture simple et rapide avec ¼ de tour de la vis
      • Pas de confu­sion pour le couvercle de boîtier grâce à un étique­tage clair
        • 02 Fenêtre de contrôle pour contacts auxi­lia­ires
      • Identi­f­i­ca­tion claire des contacts auxi­lia­ires installés sans ouvrir le couvercle de boîtier
      • Contrôle visuel simple et rapide
        • 03 Dispositif de ferm­e­ture dans la manette de comm­ande
      • Dispositif de ferm­e­ture extensible pour la fixa­tion de la manette sur le couvercle de boîtier
      • Au choix par serre-câbles ou par cadenas (diamètre du crochet de ferm­e­ture 4 mm maximum)
      • Pas d’acces­soire spécial nécess­aire
        • 04 Préalarme intégré
      • Annonce la décon­nexion proch­aine lorsque le pour­centage défi­ni­ss­able d’Ir est atteint
      • Augm­ente la disponi­bi­lité de l’installa­tion
        • 05 Contact d’alarme config­ur­able
      • Config­ur­a­tion poss­ible de 12 alarmes à partir des valeurs de mesure
      • paramé­trage souple et complet
        • 06 Indi­ca­tion des valeurs mesurées Valeurs mesurées : I, U, P, Q, S, E, ∑I, ∑P, f, PF, THD…
      • Affi­chage OLED bien lisible quel que soit l’éclairage ambiant
      • Classe de préci­sion de mesure 10
        • 07 Inter­face vers l’outil de config­ur­a­tion
      • Config­ur­a­tion du disjonc­teur par tablette
      • Affi­chage de l’état et test de la courbe de déclenchement pour la docu­mentation de l’installa­tion
        • 08 Connexion poss­ible d’un affi­cheur déporté
      • Config­ur­a­tion du disjonc­teur par affi­cheur
      • Affi­chage des indi­ca­tions d’état et des valeurs mesurées :
        - I, U, P, Q, S, E, ∑I, ∑P, f, PF, THD…
        - Mess­ages d’état et d’alarme
        • 09 Sélec­ti­vité par zone
      • grâce à une liaison par câble de 2 disjonc­teurs en série
      • assure la sélec­ti­vité

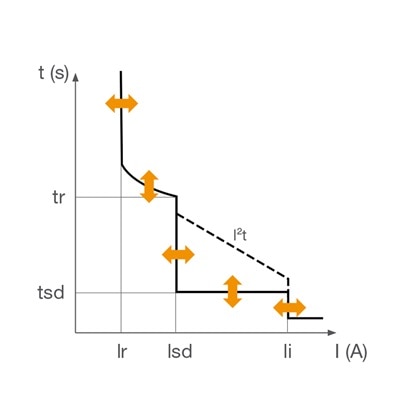

Paramé­trage des diffé­r­entes unités de déclenchement

h3+

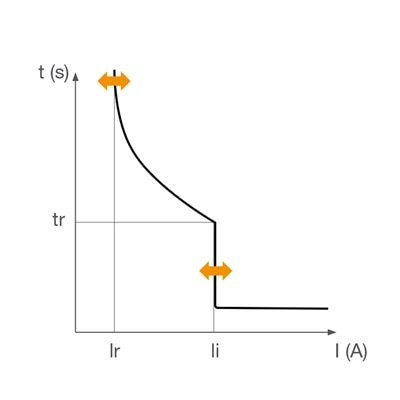

TM

h3+

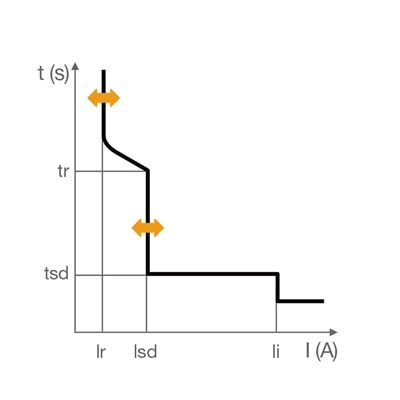

LSnI

h3+

LSI

h3+

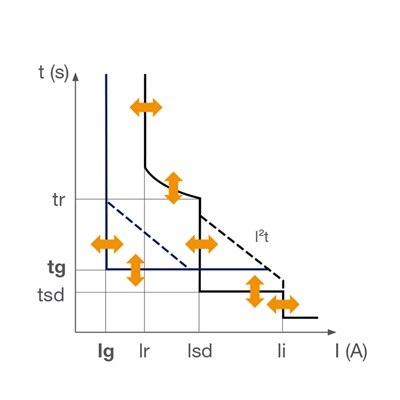

Energy

Fonc­tion TM  LSnI  LSI  Energy
lr  Déclencheur de surcharge Réglable
 Réglable
 Réglable
 Réglable

tr  Tempor­isa­tion pour lr -  fixe  Réglable
 Réglable
lsd  Courant de court-circuit à déclenchement retardé -  Réglable
 Réglable
 Réglable
tsd  Tempor­isa­tion pour courant de court-circuit -  fixe  Réglable
 Réglable
l2t  I²t-Fonc­tion -  -  Activable Activable
li  Courant de court-circuit inst­an­tané Réglable
 -  Réglable
 Réglable
lg  Courant de mise à la terre -  -  -  Réglable
tg  Réglage de temps Prot­ec­tion de mise à la terre -  -  -  Réglable
l2t  I²t-Fonc­tion our déclencheur de mise à la terre -  -  on/off on/off

Plus de confort grâce à des atouts except­ionnels

Les disjonc­teurs h3+ se dist­ing­uent avec des atouts except­ionnels. En tant que concepteur ou installa­teur d’installa­t­ions de distri­bution à basse tension, votre travail s’en trouve facilité. Et pour les exploi­tants, la gestion des bâti­ments devient plus sûre et plus effi­cace. Tout cela en exclus­i­vité chez Hager :
h3+

Acces­so­ires unif­ormes – inté­gr­a­tion aisée

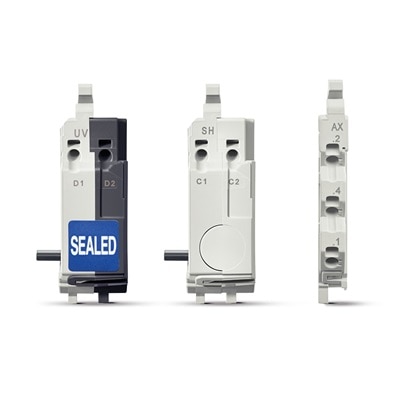

Chaque disjonc­teur peut être équipé de deux contacts auxi­lia­ires ; pour Energy il existe en outre un contact auxi­liaire spécial (AXAL) avec compteur du nombre de manœuvres et indi­ca­tion d’état.

h3+

Centrale de mesure multi­f­onc­t­ions ou affi­cheur d’état

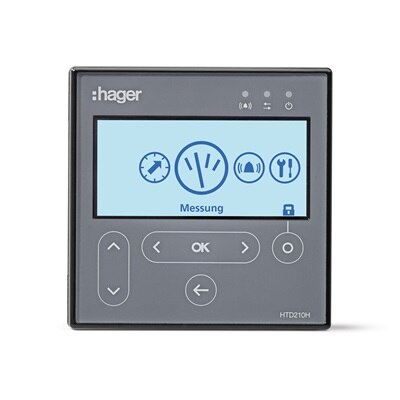

L’affi­cheur déporté disponible en option permet de visua­liser sur la porte de l’armoire de distri­bution toutes les valeurs mesurées des disjonc­teurs équipés d’une unité de déclenchement Energy – grâce à la classe de mesure de préci­sion 1, sans centrale de mesure multi­f­onc­t­ions supplé­mentaire. La consul­ta­tion d’état et la config­ur­a­tion de l’unité de déclenchement sont égal­ement poss­ibles via l’affi­cheur.

h3+

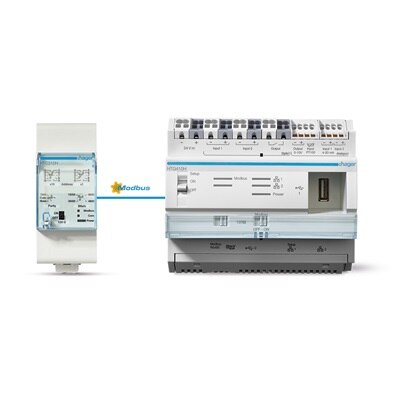

Compa­tible Modbus

Deux modules sont disponibles pour consulter les valeurs mesurées et les indi­ca­tions d’état via Modbus RTU. Le disjonc­teur h3+ peut ainsi être utilisé comme centrale de mesure multi­f­onc­t­ions et mettre à la disposition du système de gestion les valeurs mesurées ou bien toutes les données des disjonc­teurs au moyen d’un système de contrôle de consomm­a­tion d’énergie tel que l’agardio.manager.

Avan­tages unifiés – une combi­naison puiss­ante

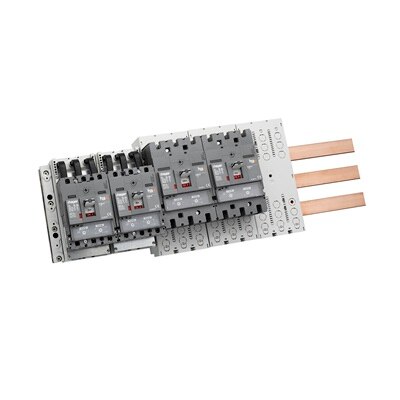

Les adaptateurs pour le système de jeux de barres de 60 mm perm­ettent une réalisa­tion rapide et écono­mique d’installa­t­ions allant jusqu’à 1600 A. Il existe un adaptateur en version tripolaire et tétr­a­polaire pour chaque modèle P160, P250 et P630. Les adaptateurs sont compa­tibles avec tous les jeux de barres inté­gr­ables dans le système weber.multiline

Plus d’infor­ma­t­ions sur le disjonc­teur h3+

Contactez Hager pour en savoir plus et faites-vous conse­iller par les spéci­a­l­i­stes Hager

Accéder au formulaire de contact
