Un système. De nombreuses possibilités.
Innovation brevetée. De multiples applications.

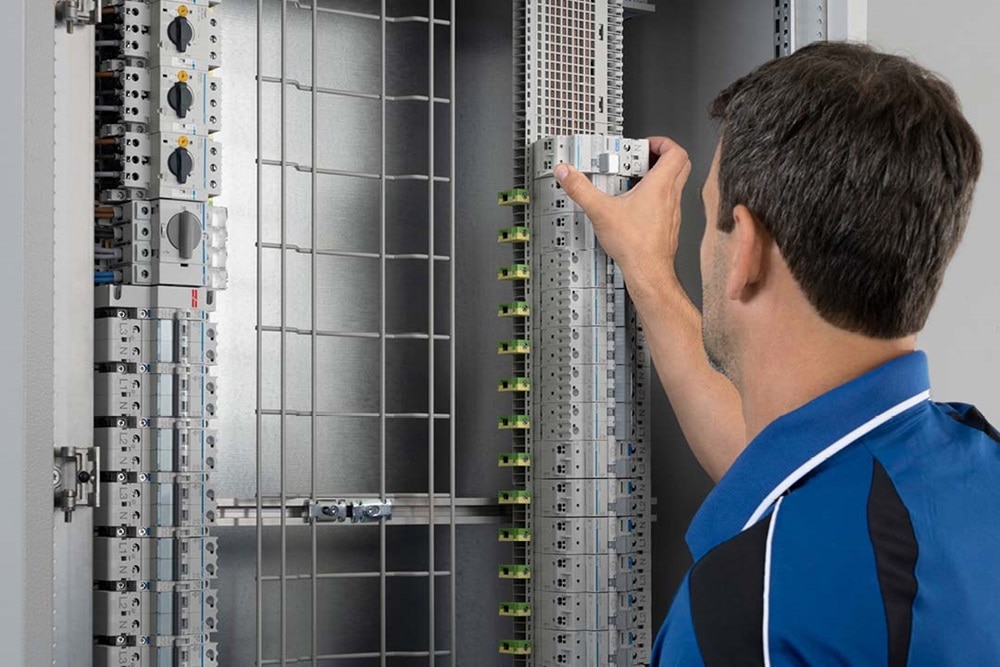

Les phases de planification sont réduites, les exigences augmentent, la date de mise en service est fixée. Une distribution électrique adaptable est de plus en plus importante. N’installez pas les appareillages de protection sur un profil rigide, mais sur un système flexible – avec uniway de Hager.

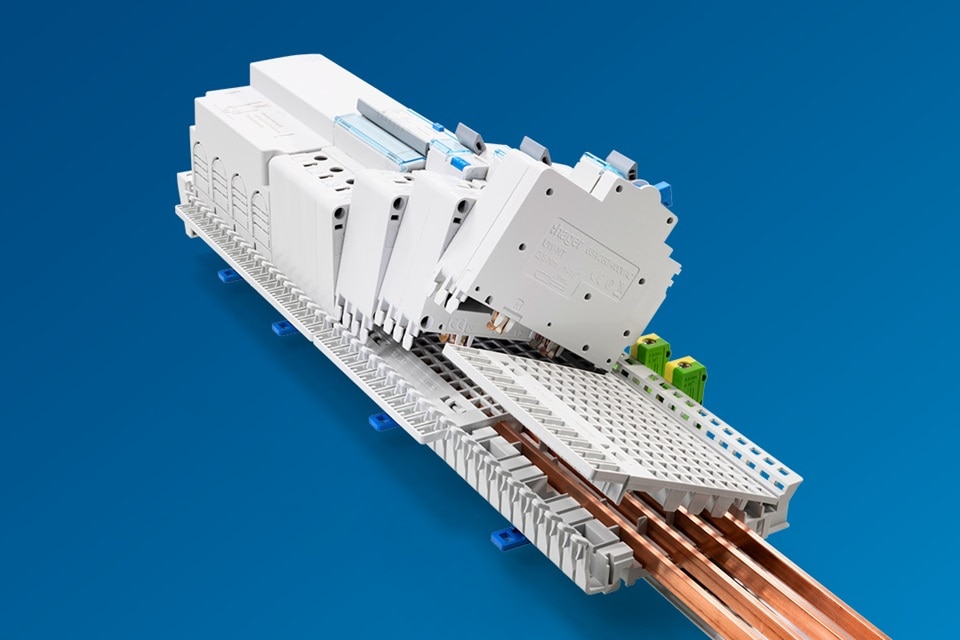

Flexibilité optimisée avec uniway
Le gaspillage du cuivre appartient au passé

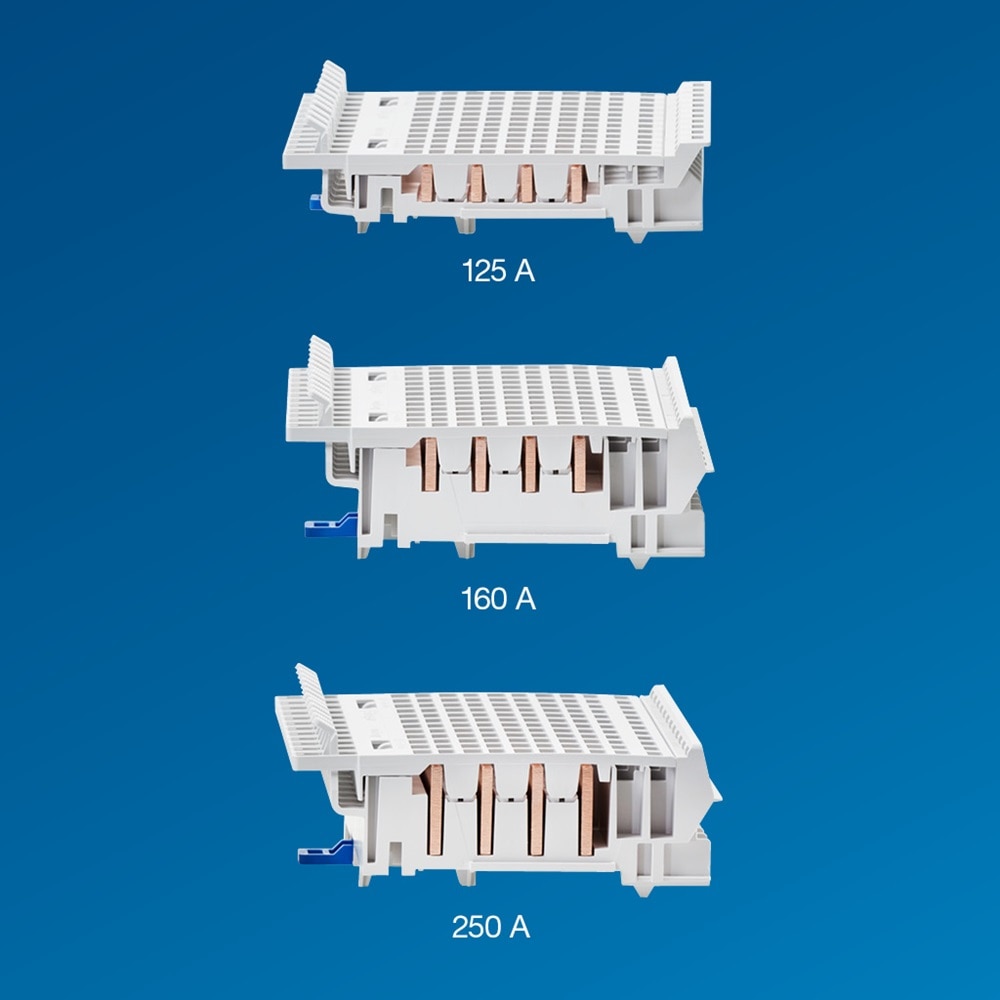

Les socles enfichables sont disponibles dans trois intensités nominales différentes de 125 A, 160 A et 250 A. Il est ainsi possible de dimensionner le système et le jeu de barres exactement en fonction des exigences. La trame de 9 mm (1/2 largeur de module) permet une utilisation optimale de l’espace disponible sur le système. Aucune pièce de compensation n’est nécessaire sur les modules de 18 mm. Il est ainsi possible d’obtenir un système compact optimale.
De 4 à 5 – la solution brevetée

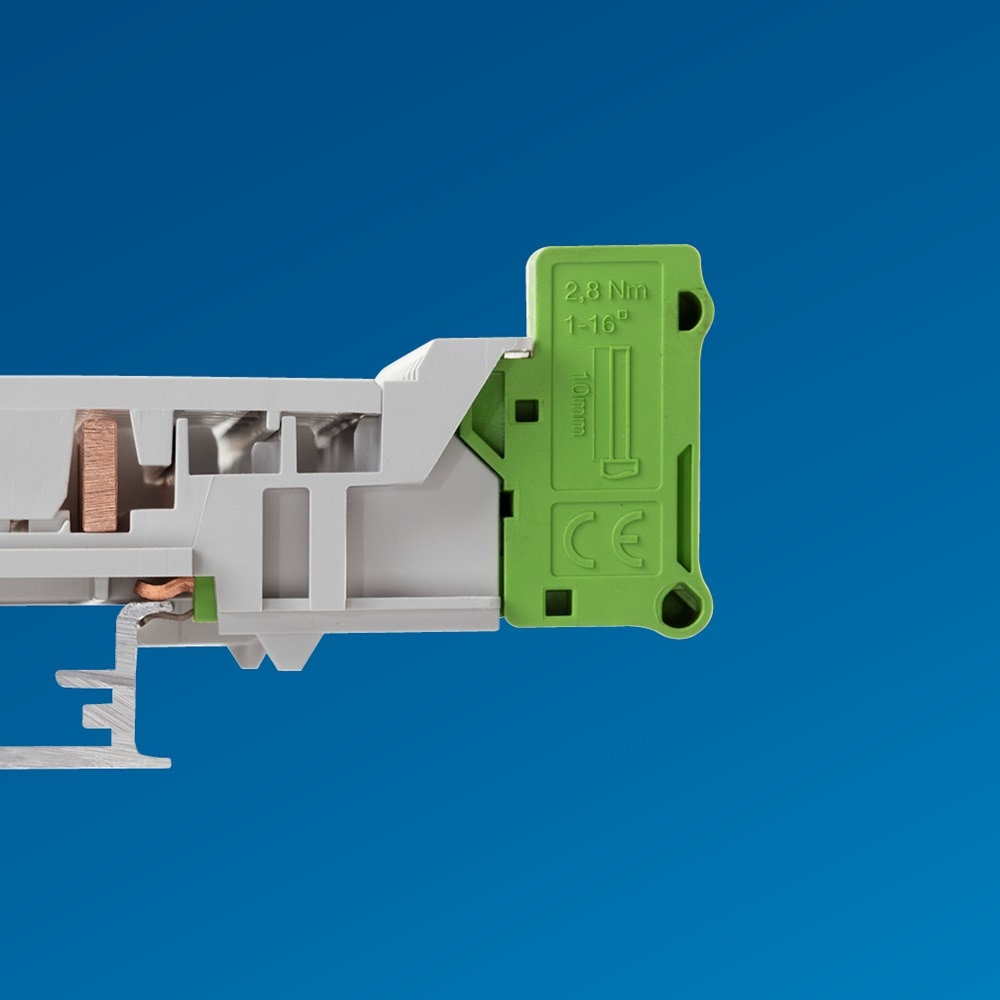

De 4 à 5 – la solution brevetée uniway est un système à cinq conducteurs qui ne requiert que quatre jeux des barres. Cela fonctionne grâce à un contact innovant des bornes PE. Le système uniway est monté comme d’habitude sur un rail DIN / profilé de 35 mm selon la norme DIN EN60715. Des ouvertures dans le socle enfichable permettent d’établir le contact entre la borne de raccordement PE et ce rail DIN. Le « rail DIN » remplit ainsi une double fonction – comme support du système et conducteur PE. Ce type de conducteur PE est comparable à l’utilisation de borniers PE sur un rail DIN de 35 mm. Le contact PE dans l’uniway est breveté, testé et reconnu par Electrosuisse.
Chez uniway, l’accent est mis sur la flexibilité

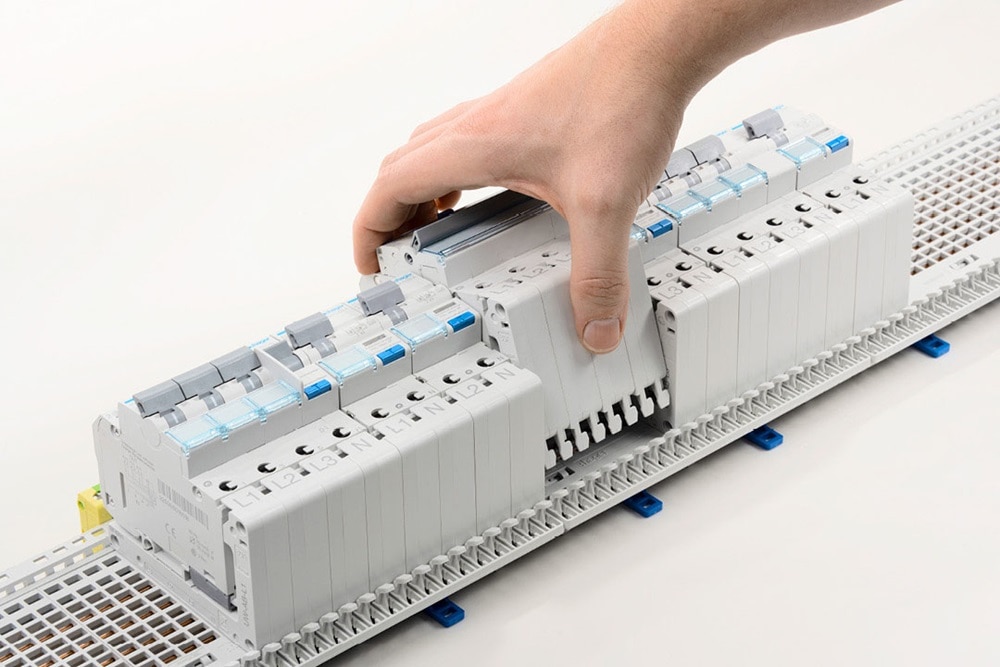

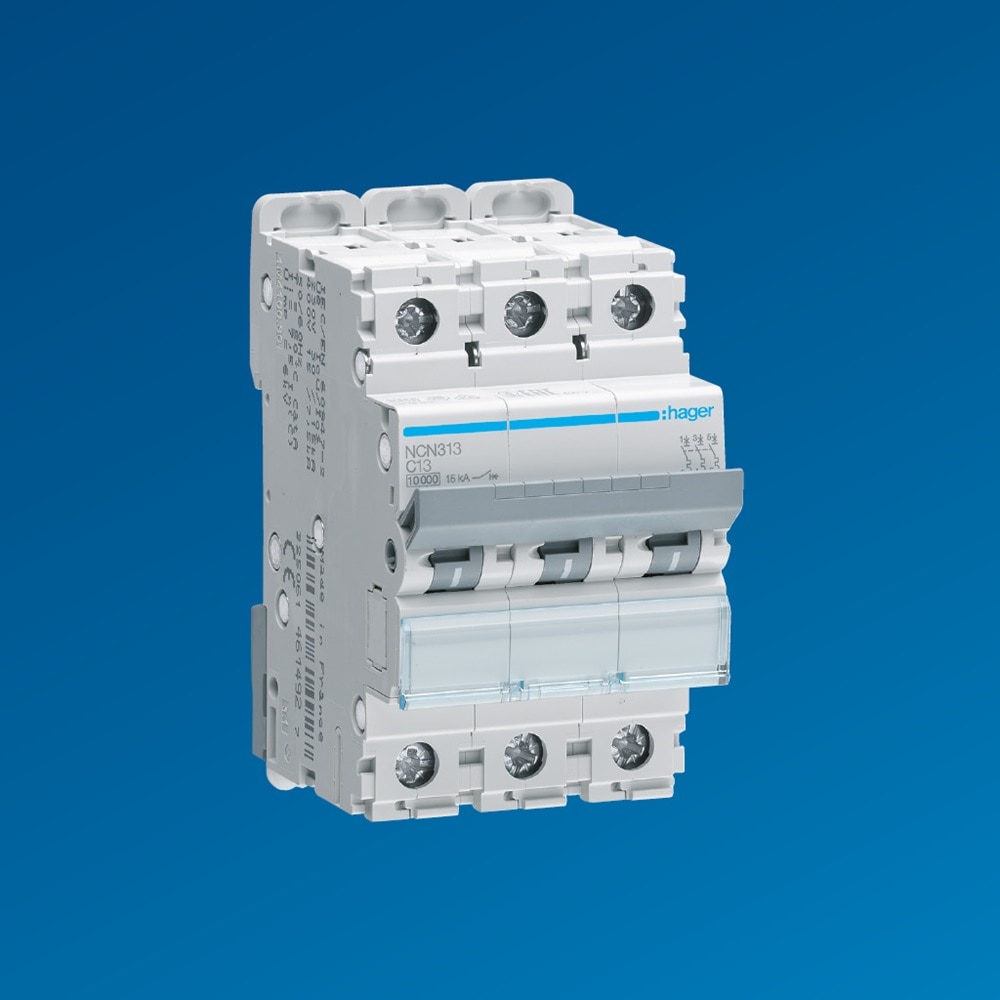

Vous n’avez pas besoin d'une gamme d’appareils séparé pour le système uniway. Les adaptateurs permettent d’intégrer presque tous les composants qui peuvent être placés sur un rail DIN. La solution est particulièrement élégante avec les appareillages modulaires de Hager, qui disposent des interfaces pratiques quickconnect ou Bi-Connect pour les peignes de raccordement. L’adaptateur spécialement développé à cet effet est conçu pour 80 A et répond à toutes les attentes. Des adaptateurs universels permettent également d’intégrer dans le système des gammes d’autres fournisseurs. Les adaptateurs universels jusqu’à 100 A permettent d’autres applications multiples, telles qu’une alimentation directe via interrupteur sectionneur, un compteur d’énergie DIN ou un inverseur de source.
Certifié
Travailler en toute
sécurité
Le système uniway est protégé contre les contacts accidentels et permet de travailler hors charge et sous tension, sans équipement de protection individuelle.
Technique éprouvée nouvellement combinée

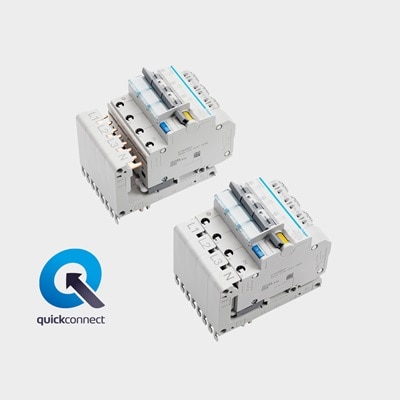

Deux fois plus rapide avec quickconnect
La technique à enfichage côté entrée et côté départ des appareillages modulaires est particulièrement appréciée dans le domaine d’utilisation des coffrets et des armoires de distribution. Plus personne ne veut renoncer aux connexions sans vis. La connexion rapide est désormais également utilisée chez uniway. L’adaptateur Bi-Connect est simplement inséré dans l’interface du peigne des appareillages modulaires quickconnect – il n’est pas nécessaire de visser l’adaptateur. Vous reconnaissez l’interface quickconnect au logo et au type de la borne de raccordement. Les appareillages modulaires avec l’interface quickconnect disposent également de la technique à enfichage du côté départ.

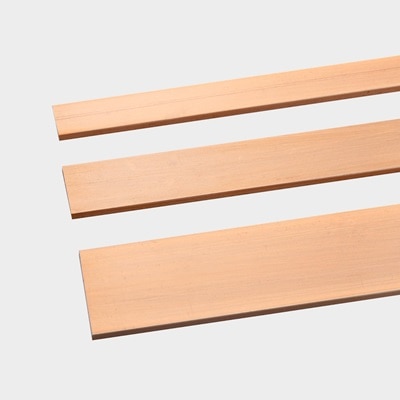

Cuivre standard
Comme pour tertio, uniway peut également être utilisé avec du cuivre plat nu. Les « tulipes » de contact sont conçues de sorte que, lors de l’insertion sur le jeu de
barres, elles détruisent une éventuelle couche d’oxyde par effet de grattage. Cela vous offre également une flexibilité dans l’approvisionnement en cuivre. Les
barres de cuivre correspondantes sont disponibles chez Hager ou bien vous les commandez auprès de votre fournisseur de cuivre préféré. Veuillez noter que
les barres plates présentent les dimensions prescrites et sont conformes à la norme DIN EN 13601 (Cu-ETP CW004A) pour le cuivre plat.

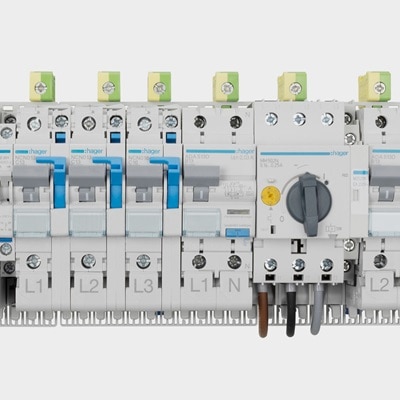

Sectionneur de neutre de 9 mm
La trame de 9 mm d’uniway permet une intégration compacte du sectionneur de neutre. Le sectionneur de neutre uniway est basé sur la technique éprouvée des
sectionneurs de neutre MZN et MZS de Hager.
Avantages
- Gain de temps grâce à une structure efficace du système
- Protection contre les contacts accidentels et possibilité de travailler hors charge et sous tension, sans équipement de protection individuelle
- Portefeuille universel d’appareils utilisables
- La trame de 9 mm permet une construction compacte sans perte de place
- Le rail DIN sert de profilé support et aussi de conducteur PE
- Entièrement sans halogène – un système innovant conçu par et pour la Suisse
