Leis­tungs­schalter h3+

Starke Leis­tung im Zweckbau. In drei Baugrössen mit inte­grierter Messung.

Hager dreipoliger 630A Leistungsschalter

Mehr Auswahl für komplexe Gebäude – mit über 300 Gerä­te­va­ri­anten

Mit der Grösse eines Gebäudes wächst nicht nur der Ener­gie­be­darf. Es steigen auch die Anfor­de­rungen an die Schutzgeräte. Mit der inte­grierten Ener­gie­mes­sung (Genau­ig­keit Ener­gie­klasse 1), den umfas­senden Schutz­funk­tionen und der Kommu­ni­ka­ti­ons­an­bin­dung werden die neuen h3+ Kompakt­leis­tungs­schalter von Hager allen Anfor­de­rungen gerecht – dafür steht das Plus hinter dem Namen.

Mit den neuen Baugrössen P160, P250 und P630 stehen Ihnen 326 Gerä­te­va­ri­anten für die unter­schied­lichsten Leis­tungs­an­for­de­rungen zur Verfü­gung: von 25 bis 630 A, mit Ausschalt­ver­mögen von 20 bis 110 kA sowie mit intel­li­genten Schnitt­stellen für die moderne Gebäu­de­leit­technik.

h3+

Leis­tungs­schalter h3+ von Hager

02:58

Mehr Auswahl –
über 300 Gerä­te­va­ri­anten

Mit den neuen Baugrössen P160, P250 und P630 stehen Ihnen 326 Gerä­te­va­ri­anten für die unter­schied­lichsten Leis­tungs­an­for­de­rungen zur Verfü­gung: von 25 bis 630 A, mit Ausschalt­ver­mögen von 20 bis 110 kA sowie mit intel­li­genten Schnitt­stellen für die moderne Gebäu­de­leit­technik.

h3+

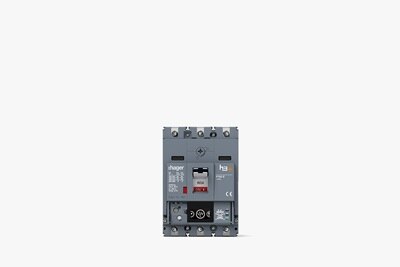

P160

h3+

P250

h3+

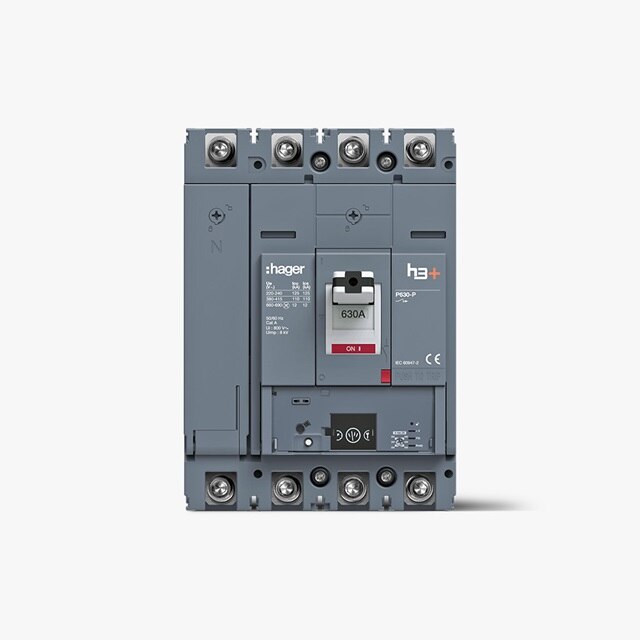

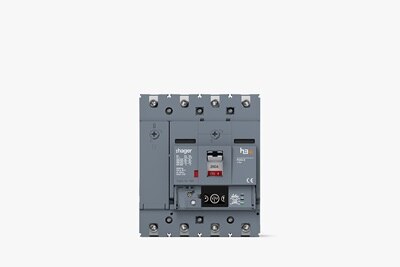

P630

h3+ im Produktkatalog

Mehr Zuver­läs­sig­keit –
durch elek­tro­ni­sche Auslö­sung

Neben der elek­tro­me­cha­ni­schen Auslö­sung (TM) stehen Ihnen bei der neuen Gene­ra­tion h3+ drei elek­tro­ni­sche Auslö­seein­heiten in allen Leis­tungs­grössen zur Verfü­gung: LSnI, LSI und Energy. Mit der Art der Leis­tungs­mes­sung steigen die Komfort-Features. Das bietet Ihren Kunden maxi­male Sicher­heit und Anla­gen­ver­füg­bar­keit.

h3+

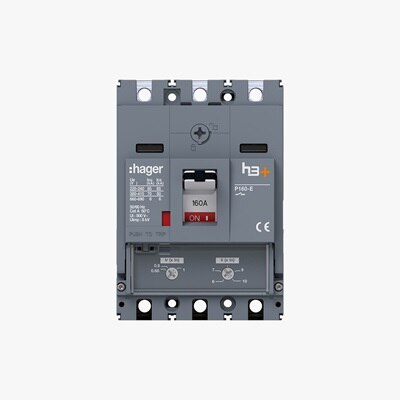

P160 - TM

h3+

P160 - LSnI

h3+

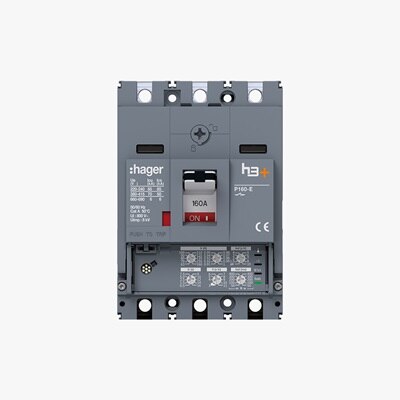

P160 - LSI

h3+

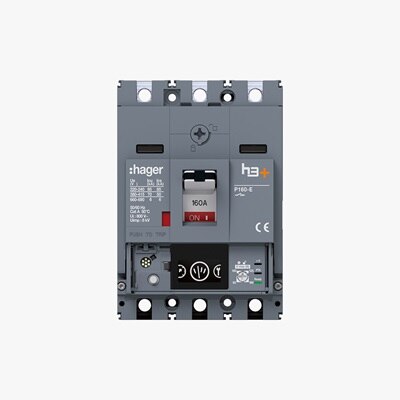

P160 - Energy

  • TM

    01 Unver­lier­bare Schraube für Gehäu­se­de­ckel

    • Leicht und schnell zu öffnen durch ¼ -Drehung
    • Keine Vertau­schung der Gehäu­se­de­ckel durch eindeu­tige Beschrif­tung



    02 Sicht­fenster für Hilfs­schalter

    • Eindeu­tiges Erkennen montierter Hilfschalter, ohne Gehäu­se­de­ckel zu öffnen
    • Schnelle und einfache Sicht­kon­trolle



    03 Abschließ­vor­rich­tung im Schalt­hebel

    • Auszieh­bare Abschließ­vor­rich­tung zur Fixie­rung des Hebels am Gehäu­se­de­ckel
    • Wahl­weise per Kabel­binder oder Vorhän­ge­schloss (Bügel­durch­messer max. 4 mm)
    • Kein spezi­elles Zubehör nötig

  • LSnI

    01 Unver­lier­bare Schraube für Gehäu­se­de­ckel

    • Leicht und schnell zu öffnen durch ¼ -Drehung
    • Keine Vertau­schung der Gehäu­se­de­ckel durch eindeu­tige Beschrif­tung



    02 Sicht­fenster für Hilfs­schalter

    • Eindeu­tiges Erkennen montierter Hilfschalter, ohne Gehäu­se­de­ckel zu öffnen
    • Schnelle und einfache Sicht­kon­trolle



    03 Abschließ­vor­rich­tung im Schalt­hebel

    • Auszieh­bare Abschließ­vor­rich­tung zur Fixie­rung des Hebels am Gehäu­se­de­ckel
    • Wahl­weise per Kabel­binder oder Vorhän­ge­schloss (Bügel­durch­messer max. 4 mm)
    • Kein spezi­elles Zubehör nötig



    04 Schnitt­stelle zum Konfi­gu­ra­ti­ons­tool

    • Status­an­zeige und Test der Auslö­se­kurve zur Anla­gen­do­ku­men­ta­tion

  • LSI

    01 Unver­lier­bare Schraube für Gehäu­se­de­ckel

    • Leicht und schnell zu öffnen durch ¼ -Drehung
    • Keine Vertau­schung der Gehäu­se­de­ckel durch eindeu­tige Beschrif­tung



    02 Sicht­fenster für Hilfs­schalter

    • Eindeu­tiges Erkennen montierter Hilfschalter, ohne Gehäu­se­de­ckel zu öffnen
    • Schnelle und einfache Sicht­kon­trolle



    03 Abschließ­vor­rich­tung im Schalt­hebel

    • Auszieh­bare Abschließ­vor­rich­tung zur Fixie­rung des Hebels am Gehäu­se­de­ckel
    • Wahl­weise per Kabel­binder oder Vorhän­ge­schloss (Bügel­durch­messer max. 4 mm)
    • Kein spezi­elles Zubehör nötig



    04 Inte­grierter Voralarm

    • Meldet bevor­ste­hende Abschal­tung, wenn 80 % von Ir erreicht
    • Erhöht die Anla­gen­ver­füg­bar­keit



    05 Schnitt­stelle zum Konfi­gu­ra­ti­ons­tool

    • Status­an­zeige und Test der Auslö­se­kurve zur Anla­gen­do­ku­men­ta­tion

  • Energy

    01 Unver­lier­bare Schraube für Gehäu­se­de­ckel
    o Leicht und schnell zu öffnen durch ¼ -Drehung
    o Keine Vertau­schung der Gehäu­se­de­ckel durch eindeu­tige Beschrif­tung

    02 Sicht­fenster für Hilfs­schalter
    o Eindeu­tiges Erkennen montierter Hilfs­schalter, ohne Gehäu­se­de­ckel zu öffnen
    o Schnelle und einfache Sicht­kon­trolle


    03 Abschliess­vor­rich­tung im Schalt­hebel
    o Auszieh­bare Abschliess­vor­rich­tung zur Fixie­rung des Hebels am Gehäu­se­de­ckel
    o Wahl­weise per Kabel­binder oder Vorhän­ge­schloss (Bügel­durch­messer max. 4 mm)
    o Kein spezi­elles Zubehör nötig

    04 Inte­grierter Voralarm
    o Meldet bevor­ste­hende Abschal­tung, wenn defi­nier­barer Prozent­wert von Ir erreicht
    o Erhöht die Anla­gen­ver­füg­bar­keit

    05 Konfi­gu­rier­barer Alarm­kon­takt
    o Bis zu 12 Alarme aus Mess­werten konfi­gu­rierbar
    o flexibel und umfang­reich para­me­trierbar

    06 Mess­wert­an­zeige
    o Mess­werte: I, U, P, Q, S, E, ∑I, ∑P, f, PF, THD…
    o OLED Display mit guter Lesbar­keit bei jeder Umge­bungs­be­leuch­tung
    o Mess­ge­nau­ig­keits­klasse 1

    07 Schnitt­stelle zum Konfi­gu­ra­ti­ons­tool
    o Konfi­gu­ra­tion des Leis­tungs­schal­ters per Tablet
    o Status­an­zeige und Test der Auslö­se­kurve zur Anla­gen­do­ku­men­ta­tion

    08 Display zum Türeinbau anschliessbar
    o Konfi­gu­ra­tion des Leis­tungs­schal­ters durch Display
    o Status- und Mess­wert­an­zeige :
    - I, U, P, Q, S, E, ∑I, ∑P, f, PF, THD…
    - Status- und Alarm­mel­dungen

    09 Zonen­se­lek­ti­vität
    o durch zusätz­liche Leitungs­ver­bin­dung von 2 in Reihe liegenden Leis­tungs­schal­tern
    o sichert die Selek­ti­vität

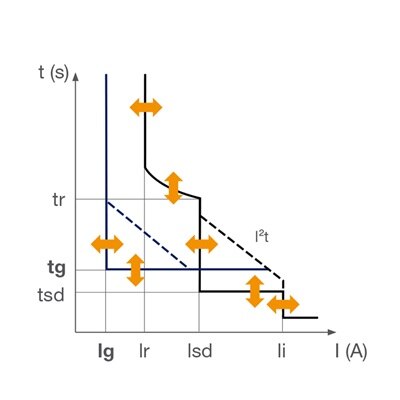

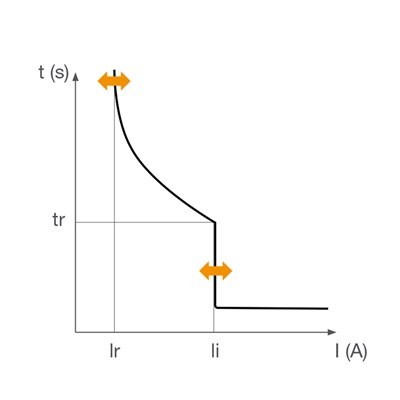

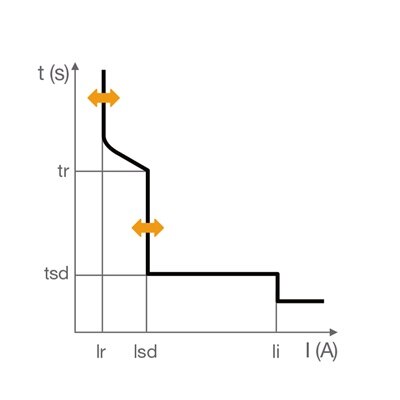

Einstell­bar­keit der
verschie­denen Auslö­seein­heiten

h3+

TM

h3+

LSnI

h3+

LSI

h3+

Energy

Legende und Über­sicht der Funk­tionen je Modell

Funk­tion  TM  LSnI  LSI  Energy
lr  Über­last­aus­löser  einstellbar  einstellbar  einstellbar   einstellbar
tr  Verzö­ge­rung für lr  -  fix  einstellbar   einstellbar
lsd  Kurz­zeit­ver­zö­gerter Kurz­schluss­strom  -  einstellbar   einstellbar   einstellbar
tsd  Verzö­ge­rungs­zeit für Selek­ti­vität  -  fix  einstellbar   einstellbar
l2t  I²t-Funk­tion  -  -  akti­vierbar  akti­vierbar
li  Unver­zö­gerter Kurz­schluss­strom  einstellbar  -  einstellbar   einstellbar
lg  Erdschluss­schutz -  -  -  einstellbar
tg  Zeit­ein­stel­lung Erdschluss­schutz  -  -  -  einstellbar
l2t  I²t-Funk­tion für Erdschluss­aus­löser  -  -  akti­vierbar   akti­vierbar

Mehr Komfort durch einzig­ar­tige Vorteile

h3+ Leis­tungs­schalter punkten mit einzig­ar­tigen Vorteilen. Ihnen als Planer oder Instal­la­teur von Nieder­span­nungs-Schalt­an­lagen macht das die Arbeit leichter. Und für Betreiber wird das Gebäu­de­ma­nage­ment sicherer und effi­zi­enter. Diese Plus­punkte gibt’s nur von Hager:
h3plus

Einheit­li­ches Zubehör – einfach inte­griert

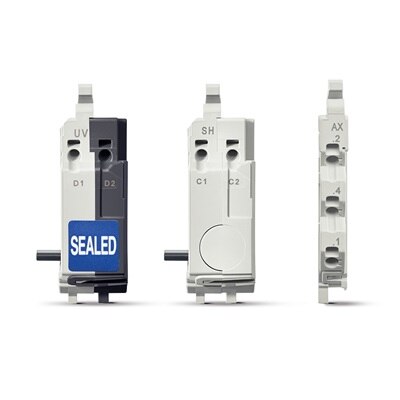

Pro Leis­tungs­schalter können zwei Hilfs­schalter einge­setzt werden, für Energy steht zudem ein spezi­eller Hilfs­kon­takt (AXAL) mit Schalt­zy­klus­zähler und Status­mel­dung zur Verfü­gung.

h3+

Multi­funk­ti­ons­mess­gerät oder Status-Display

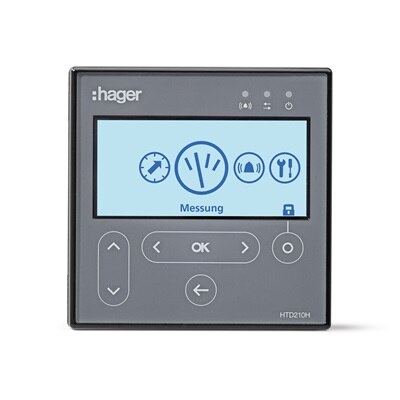

Über das optio­nale Einbau-Display lassen sich alle Mess­werte von Leis­tungs­schal­tern mit Energy-Auslö­seein­heit auf der Schalt­schranktür visua­li­sieren – dank Mess­ge­nau­ig­keits­klasse 1 ohne zusätz­li­ches Multi­funk­ti­ons­mess­gerät. Status­ab­frage und Konfi­gu­ra­tion der Auslö­seein­heit sind über das Display eben­falls möglich.

h3+

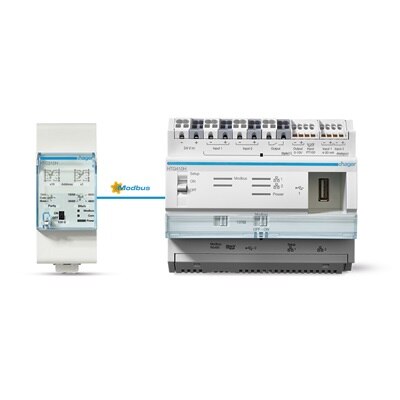

Modbus-fähig

Für die Abfrage von Mess­werten und Status­mel­dungen über Modbus RTU stehen zwei Module zur Verfü­gung. Damit kann der h3+ Leis­tungs­schalter als Multi­funk­ti­ons­mess­gerät einge­setzt werden und entweder über ein Ener­gie­mo­ni­to­ring-System wie den agardio. manager Mess­werte oder alle Schal­ter­daten für das Leit­system bereit­stellen.

Vorteile vereint – eine starke Kombi­na­tion

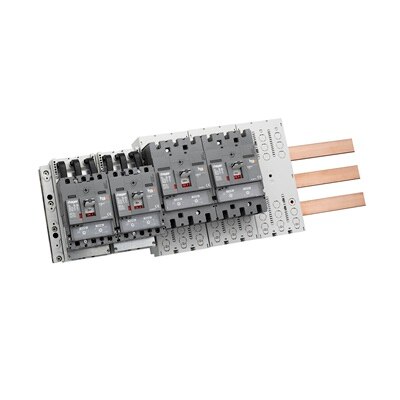

Mit den Adap­tern für das 60 mm – Sammel­schie­nen­system lassen sich Anlagen bis 1600 A schnell und preis­wert reali­sieren. Für jede Baugrösse P160, P250 und P630 gibt es Adapter in drei- und vier­po­liger Ausfüh­rung. Die Adapter sind kompa­tibel zu sämt­li­chen Sammel­schienen, welche sich im System weber.multiline inte­grieren lassen.

Mehr Infor­ma­tionen zum h3+ Leis­tungs­schalter

Kontak­tieren Sie uns für weitere Infor­ma­tionen und lassen Sie sich von unseren Spezia­listen beraten

Zum Kontaktformular
