Combinaison rapide et sûre :
unimes H Combiway
La flexibilité des alimentations en énergie joue aujourd’hui un rôle décisif.
La flexibilité des alimentations en énergie joue aujourd’hui un rôle décisif.
Les utilisations ou les processus sont sans cesse modifiés, les appareils sont remplacés plus fréquemment qu’auparavant et entretenus régulièrement. Toutes ces opérations doivent pouvoir être effectuées rapidement et en toute sécurité, sans couper l’ensemble de l’alimentation en énergie. Les modules enfichables sont ici la technologie de choix. En effet, ils offrent non seulement une flexibilité maximale, mais ils améliorent également la protection des personnes et la disponibilité de l’installation. Combiway dispose de supports de modules enfichables correspondants qui peuvent être insérés et retirés sans risque de contacts accidentels, avec les câbles du circuit principal étant connectés.

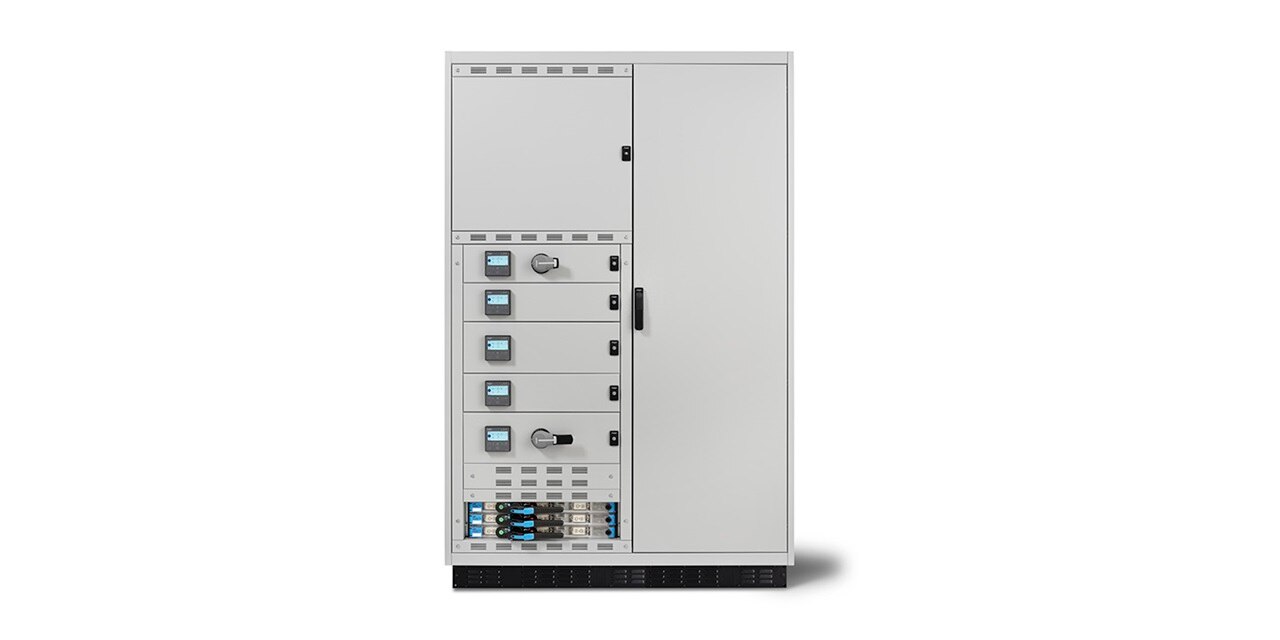

Combinaison compacte : h3+ et appareils LL
La nouvelle armoire combiway remplace les anciennes armoires de départ Varioline (avec disjoncteurs Terasaki) et les appareils LL dans une armoire de départ compacte. Grâce à la combinaison possible de disjoncteurs h3+ et de réglettes interrupteurs-sectionneurs à fusibles de la série LL dans combiway, les tableautiers n’ont besoin que d’une seule armoire au lieu de deux pour les installations intégrant les deux appareils.
Rapide et sûr : la technique à enfichage combiway
Le support de module pour le combiway avec disjoncteur compact h3+ peut être conçu soit en technologie enfichable -R (WFD), soit en technologie débrochable -W (WWD). Les réglettes interrupteur-sectionneur à fusibles de la série LL, en revanche, ne sont disponibles qu’en technologie enfichable (WFD).
Vos avantages
Plus de sécurité par Safety-Trip
Le déclenchement forcé intégré selon la norme CEI 61439-2 Ed. 3 (Safety-Trip) offre une sécurité maximale pour les personnes et les installations : lorsque le support de module est inséré ou retiré, un disjoncteur compact h3+ enclenché se déclenche automatiquement, avant de déconnecter les contacts principaux des barres de distribution. Le disjoncteur h3+ commute alors directement en position déclenchée.

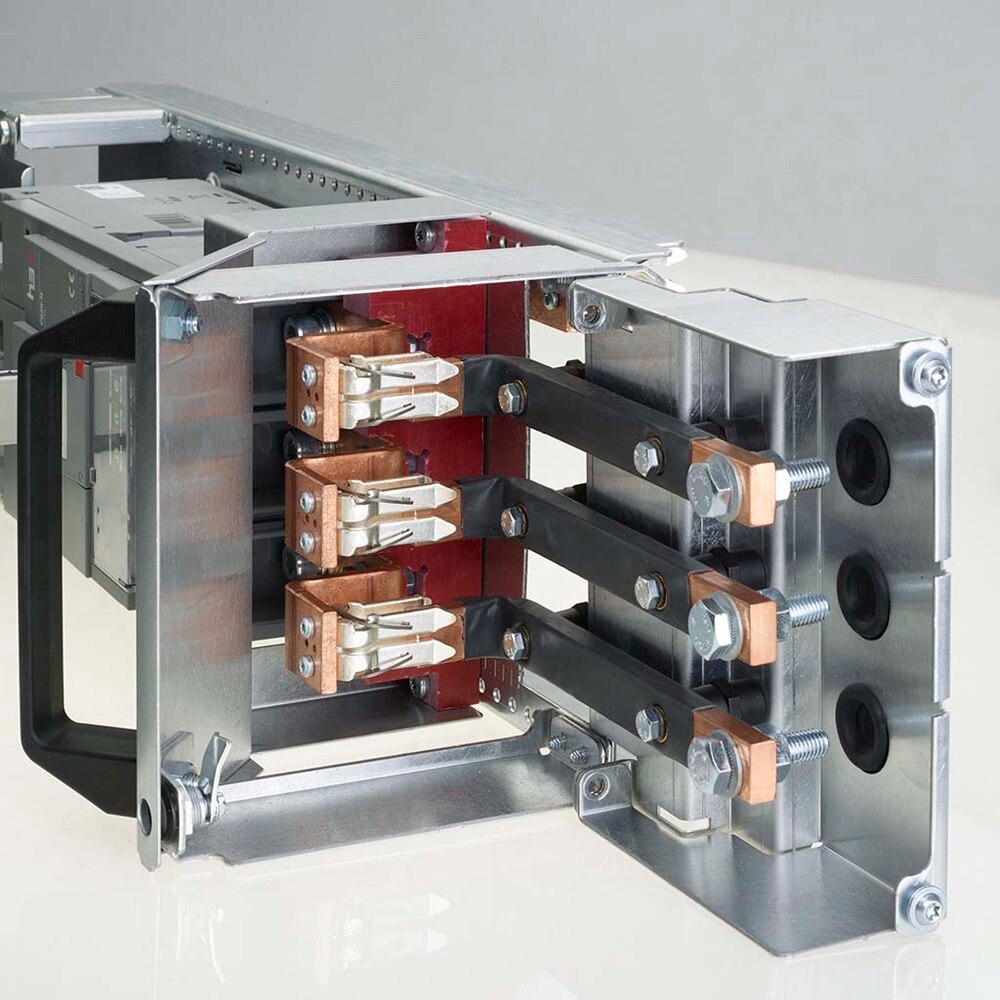

Module enfichable pour la version avec système débrochable -W
Le système débrochable -W utilise le même module que pour le système -R. La partie rétractable est complétée par un module enfichable, de sorte à disposer de connexions enfichables à l’entrée et à la sortie. Une installation ultérieure de cette option est possible.

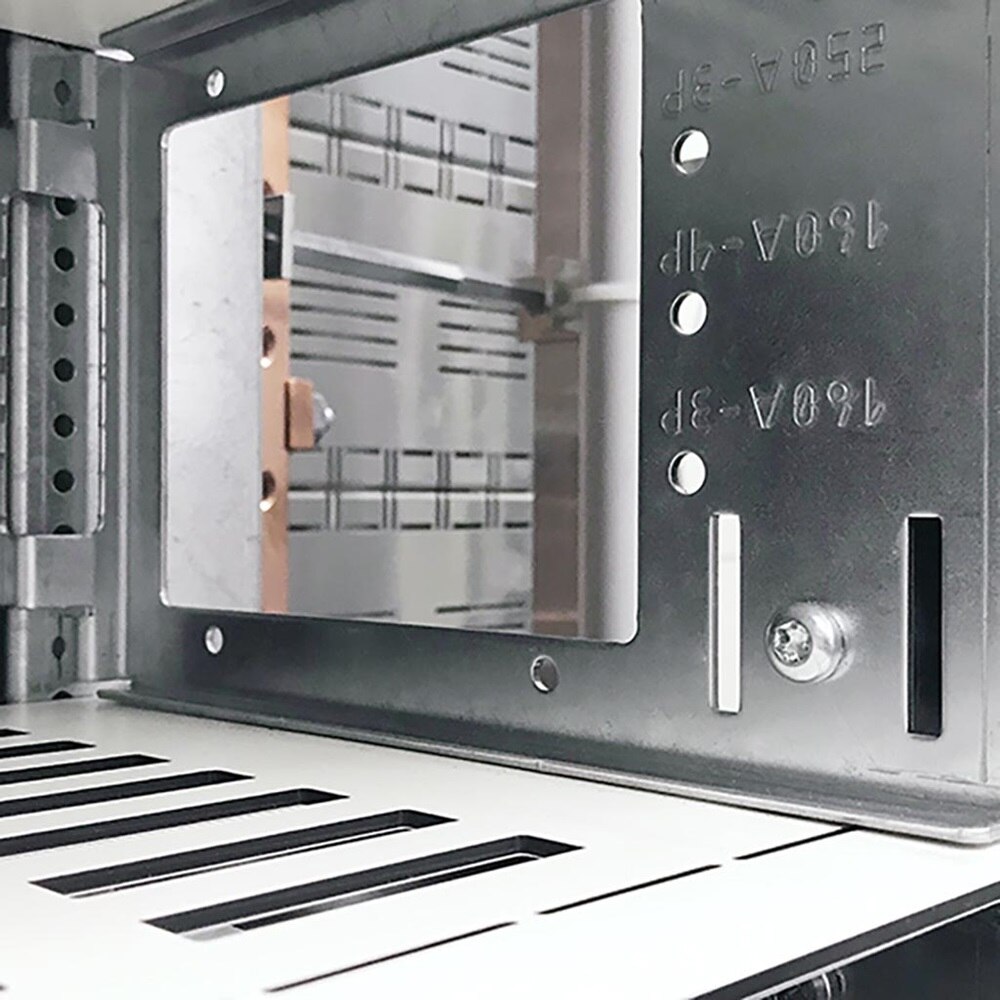

Verrouillage des supports de modules
Position de service = contacts reliés
Position de sectionnement = distance d’isolement dans l’air entre les contacts enfichables principaux ; ou position de test possible

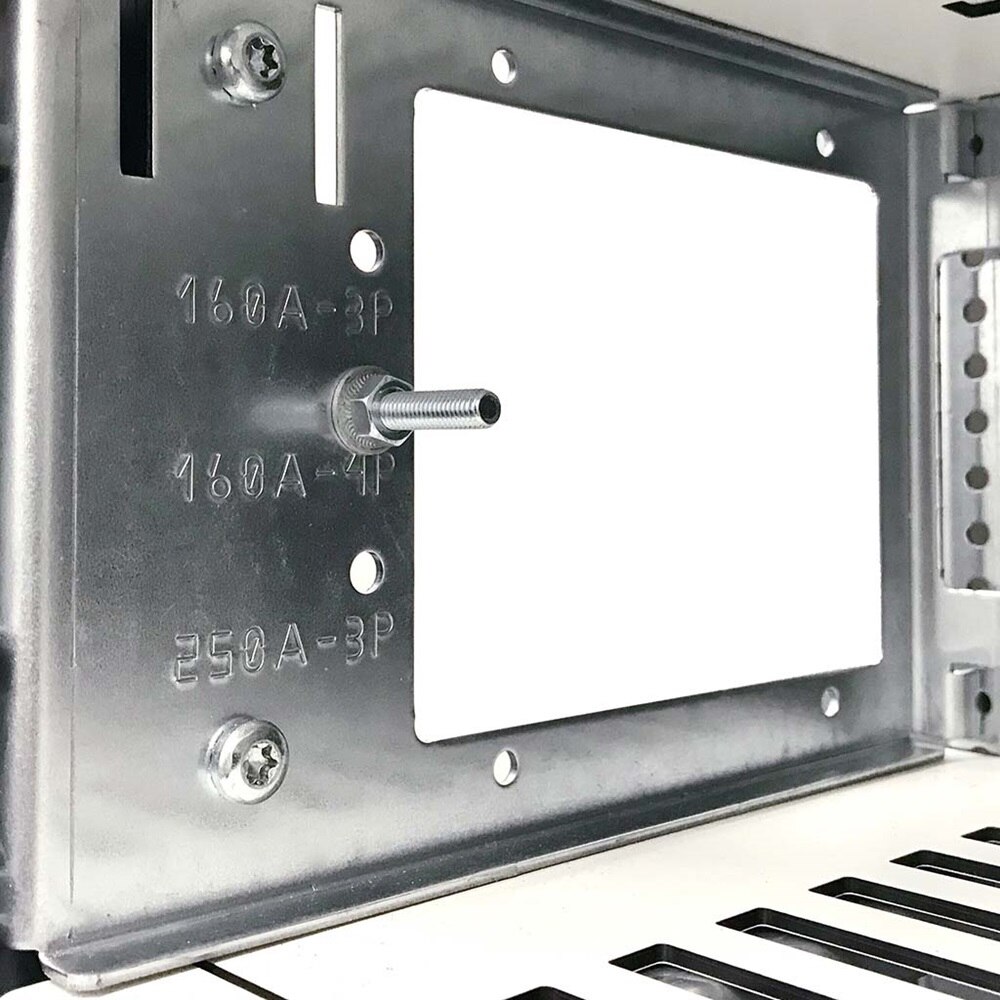

Protection mécanique contre le risque de confusion
Une vis garantit que seuls des supports de modules appropriés peuvent être insérés. Le bon fonctionnement du déclenchement de sécurité (Safety-Trip) est ainsi assuré et la formation éventuelle d’un arc électrique est évitée.
Mise à niveau : communication avec une Technologie enfichable bien pensée
La notion de flexibilité se réfère aux tailles des supports de modules qui offrent une plus grande surface de montage pour un encombrement plus grand afin d’installer des équipements électriques supplémentaires et qui permettent une installation plus simple de circuits auxiliaires ou de circuits de puissance.
Kommunikationsfähig bedeutet, dass die Modulträger aller Baugrössen jetzt auch mit steckbaren Hilfsstromkreisen ausgerüstet werden können. Dies ermöglicht auch die Einschubtechnik (WWW), um die Anforderungen nach IEC EN 61439-2 zu erfüllen. Eine durchdachte Gesamtlösung für den Ausbau und die steigenden Anforderungen – umgesetzt in bewährter Hager Qualität. Einfach und sicher.
Avantages du système de modules débrochables
– Circuits auxiliaires enfichables (modules pour 12 / 24 / 36 conducteurs)
– RJ45 enfichables (connecteur/prise) + modules 12/24 conducteurs possibles
– Disponibles pour toutes les solutions de support de modules W
– Conforme à l’exigence WWW du système débrochable selon la norme CEI EN 61439-2
Vos avantages

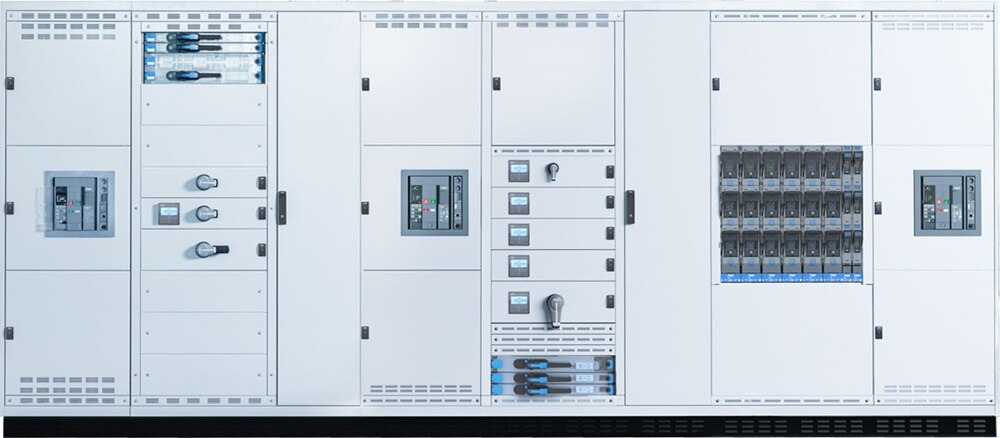

Le système de distribution d’énergie
unimes H
Avec son système de distribution d’énergie weber.unimes H jusqu’à 2 × 4000 A, Hager offre une plateforme flexible pour vos installations. Sur la base de 16 types d’armoires standardisés, vous pourrez réaliser plus de 1000 variantes qui correspondent exactement à vos besoins.
