Schnell und sicher kombiniert unimes H Combiway
Energieversorgungen müssen heute flexibler sein denn je.
Nutzungen oder Abläufe werden immer wieder geändert, Geräte häufiger als früher ausgetauscht und regelmässig gewartet. All diese Vorgänge sollten möglichst schnell, sicher und ohne Freischalten der kompletten Energieversorgung durchgeführt werden können.
Hierbei sind Steckmodule die Technik der Wahl. Denn sie bieten nicht nur maximale Flexibilität, sondern sie erhöhen auch den Personenschutz und die Anlagenverfügbarkeit. Combiway verfügt über entsprechende Modulträger zum Stecken, die sich bei angeschlossenen Kabeln des Hauptstromkreises berührungssicher einsetzen und herausnehmen lassen.
Kompakt kombiniert: h3+ und GeräteLL

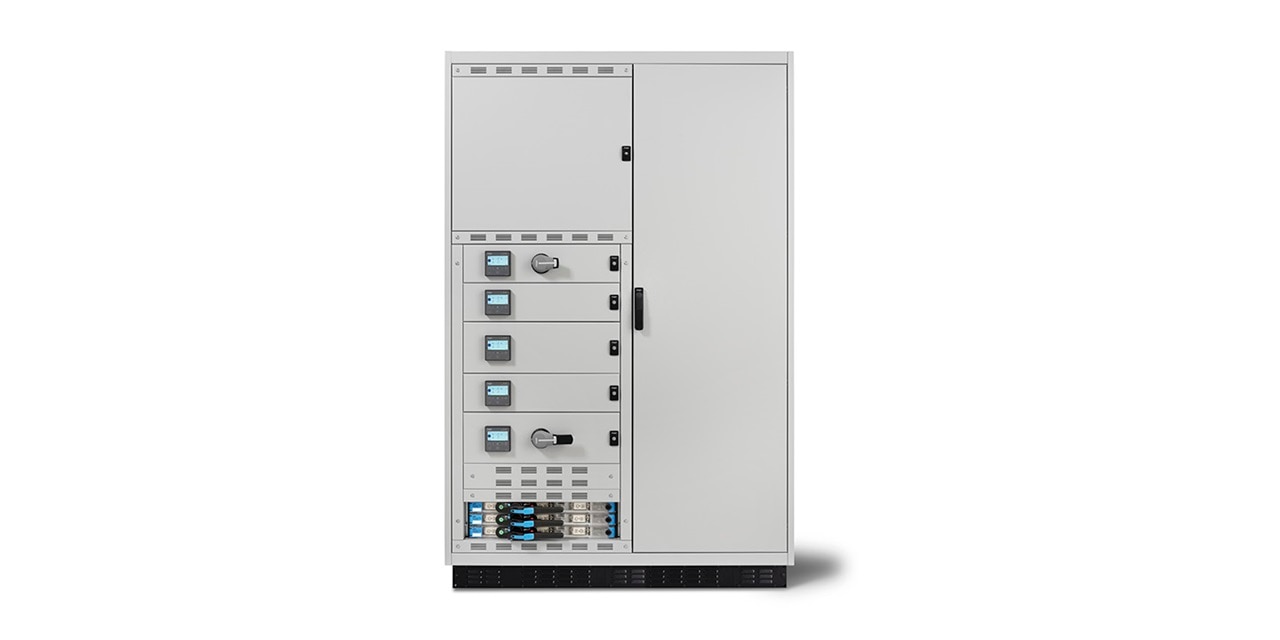

Der neue combiway ersetzt die ehemaligen Abgangsschränke Varioline (mit Terasaki-Leistungsschaltern) und Geräte LL in einem kompakten Abgangsschrank. Durch die mögliche Kombination von Leistungsschaltern h3+ und Lasttrennschaltern mit Sicherungen in Leistenbauform Serie LL in combiway benötigen Schaltanlagenhersteller bei Anlagen mit beiden Geräten nur noch einen Schrank statt zwei.
Schnell und sicher: die combiway Stecktechnik
Der Modulträger für das combiway mit Kompaktleistungsschalter h3+ kann wahlweise in SchubEinsatztechnik- R (WFD), oder in Einschubtechnik-W (WWD) ausgeführt werden. Hingegen die Sicherungslasttrennleisten Serie LL gibt es nur in SchubEinsatztechnik (WFD).
Ihr Nutzen

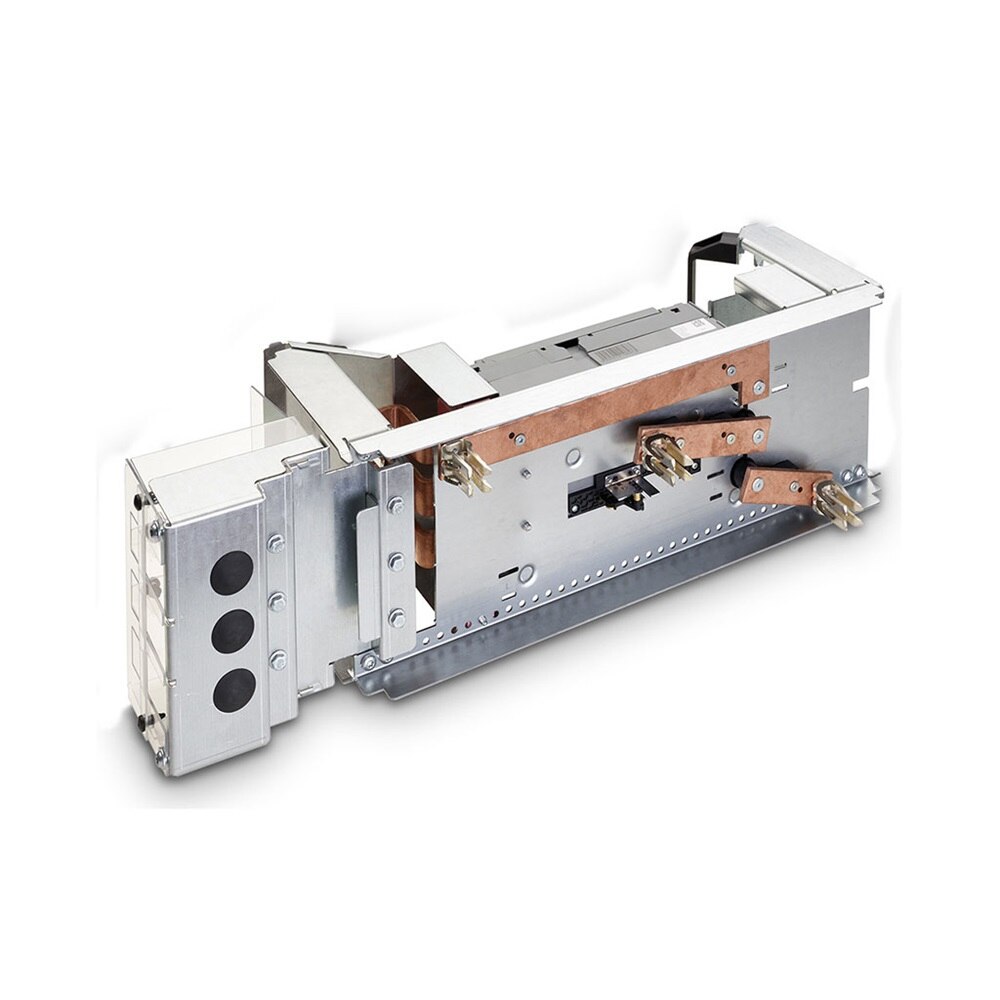

Mehr Sicherheit durch Safety-Trip
Die integrierte Zwangsauslösung nach IEC 61439-2 Ed. 3 (Safety-Trip) bietet maximale Personen- und Anlagensicherheit: Beim Einsetzen oder Herausnehmen des Modulträgers löst ein eingeschalteter Kompaktleistungsschalter h3+ automatisch aus, bevor die Hauptkontakte von den Verteilschienen getrennt werden. Dabei schaltet der h3+ direkt in die Ausgelöst-Stellung.

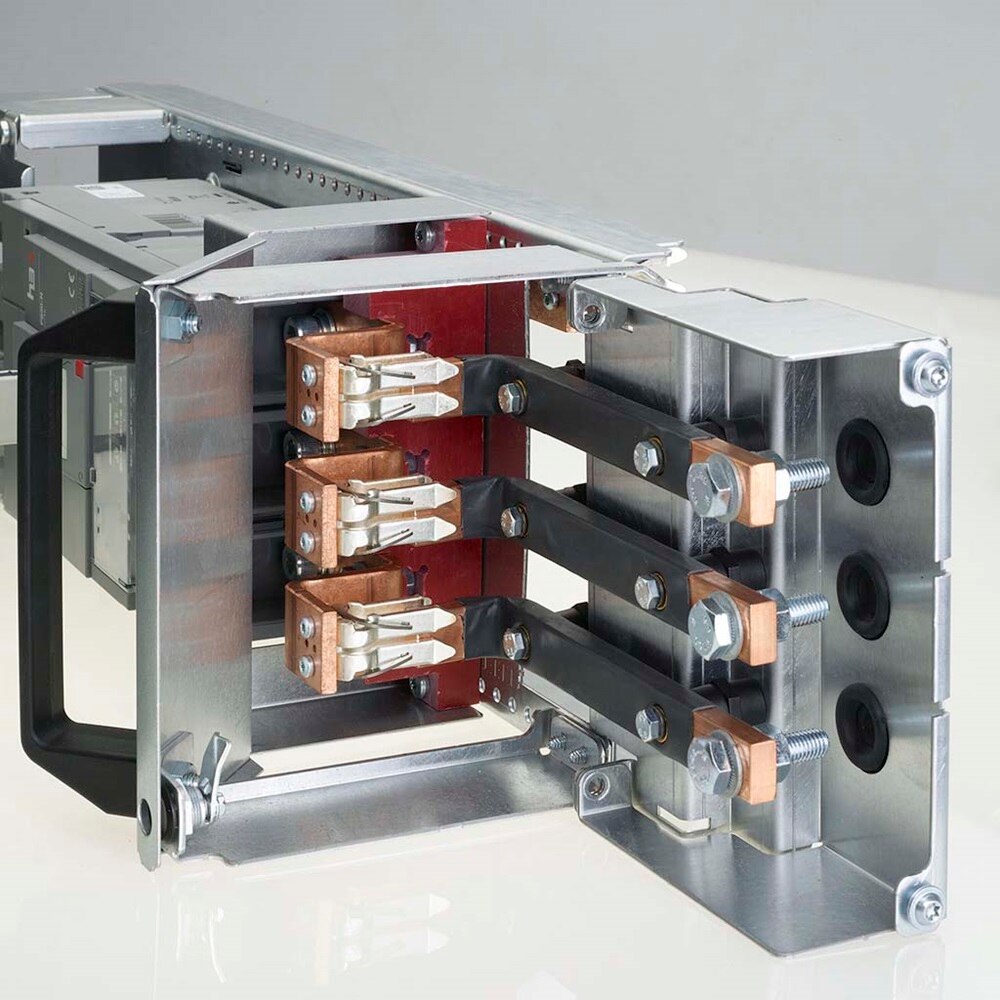

Steckmodul für die Ausführung in
Einschubtechnik-W
Die Einschubtechnik -W verwendet das gleiche Modul wie für -R Technik. Dabei wird der ausfahrbare Teil durch ein Steckmodul erweitert, sodass die Anschlüsse sowohl am Eingang wie auch am Ausgang steckbar sind. Diese Option lässt sich auch nachrüsten.

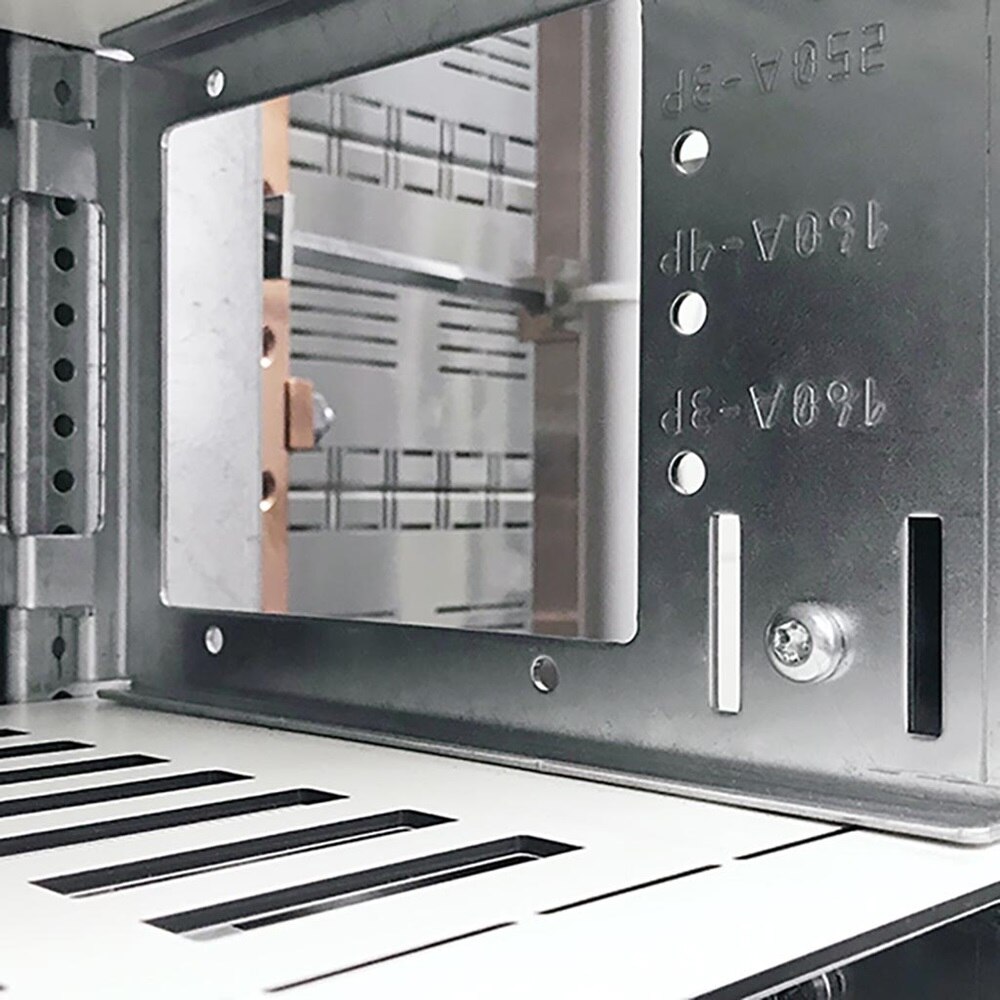

Verriegelung der Modulträger
- Betriebsstellung = Kontakte verbunden
- Trennstellung = Luftstrecke zwischen den Haupt-Steckkontakten; bzw. in Teststellung möglich

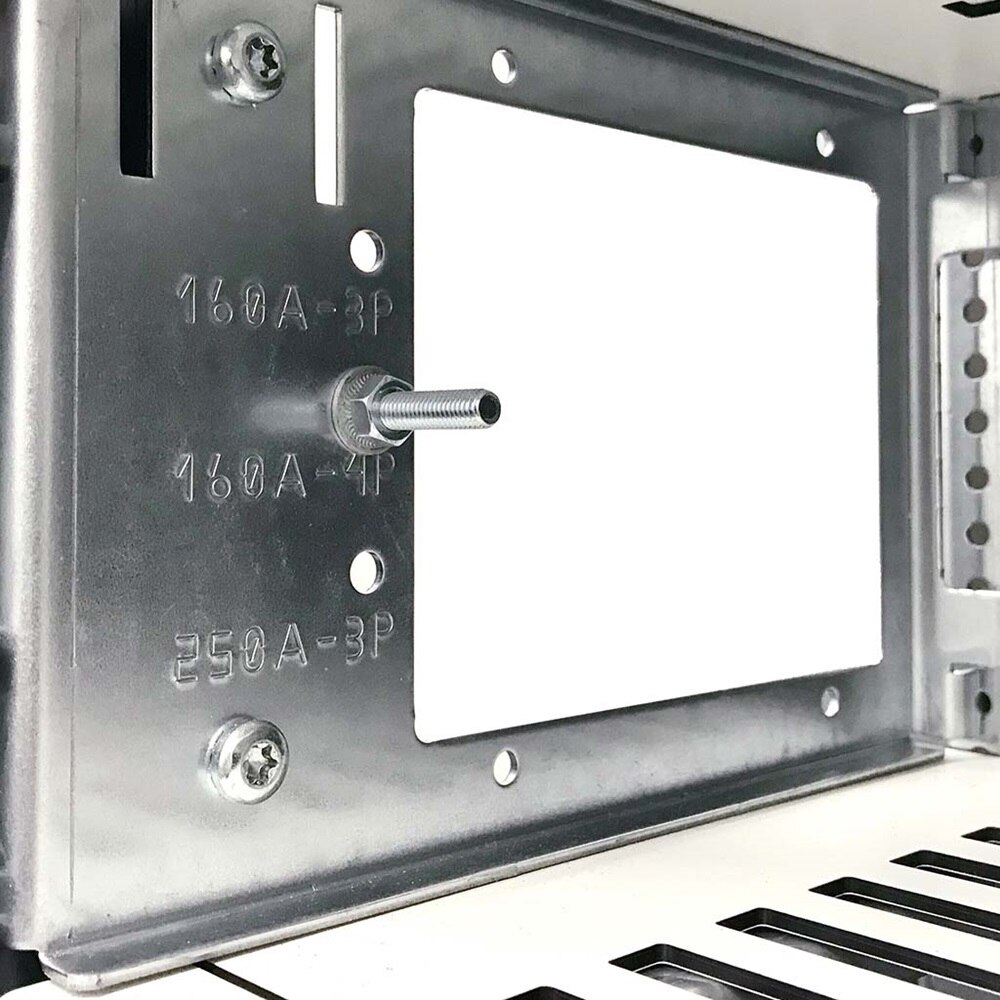

Mechanischer Verwechslungsschutz
Eine Schraube stellt sicher, dass nur passende Modulträger eingeschoben werden können. Damit wird der Safety-Trip in seiner Funktion nicht beschädigt und eine mögliche Entstehung eines Lichtbogens wird verhindert.
Upgrade: Kommunikation mit durchdachter Einschubtechnik
Die Flexibilität bezieht sich auf die Modulträgergrössen, die bei erhöhtem Platzbedarf mehr Montagefläche bieten, um zusätzliche elektrische Betriebsmittel einzubauen, sowie eine einfachere Installation von Hilfs- oder Leistungsstromkreisen ermöglichen.
Kommunikationsfähig bedeutet, dass die Modulträger aller Baugrössen jetzt auch mit steckbaren Hilfsstromkreisen ausgerüstet werden können. Dies ermöglicht auch die Einschubtechnik (WWW), um die Anforderungen nach IEC EN 61439-2 zu erfüllen. Eine durchdachte Gesamtlösung für den Ausbau und die steigenden Anforderungen – umgesetzt in bewährter Hager Qualität. Einfach und sicher.
Vorteile Moduleinschubtechnik WWW
– Steckbare Hilfsstromkreise (Module für 12/24/36 Leiter)
– Steckbare RJ45 (Stecker/Buchse) + Module für 12/24 Leiter möglich
– Für alle W Modulträger-Lösungen verfügbar
– Erfüllt die Anforderung an die Einschubtechnik WWW gemäss IEC EN 61439-2
Ihr Nutzen
Energieverteilungssystem
unimes H
Hager bietet mit seinem Energieverteilsystem weber.unimes H bis 2 × 4000 A eine flexible Plattform für Ihre Anlagen. Aus 16 standardisierten Schranktypen lassen sich mehr als 1000 Ausführungsvarianten zusammenstellen – genau auf Ihre Bedürfnisse zugeschnitten.
