gamma - Sveriges mest sålda kapsling
Hager gammakapsling är speciellt framtagen för den svenska marknaden. En kapsling för enkla installationer i exempelvis bostäder eller för mindre installationer. Inför framtagningen genomförde vi ett stort test där flertalet installatörer fick ge sina synpunkter, de bästa av dessa idéer genomfördes.
Utanpåliggande installation
Upptäck fördelarna med gamma
Innovativa funktioner gör att installationen blir enklare och mer bekväm. Kapslingarna finns från 13 till 72 moduler, 13 eller 18 moduler breda. De är också försedda med noll- och jordblock med snabbanslutningstekniken: QuickConnect. Gamma finns i både plast och plåt. Väljer man plast kan man välja mellan vit eller transparent dörr som tillbehör. Vill man ha en mediacentral i samma design så finns två storlekar att välja mellan.
Spara tid med förmonterad gamma

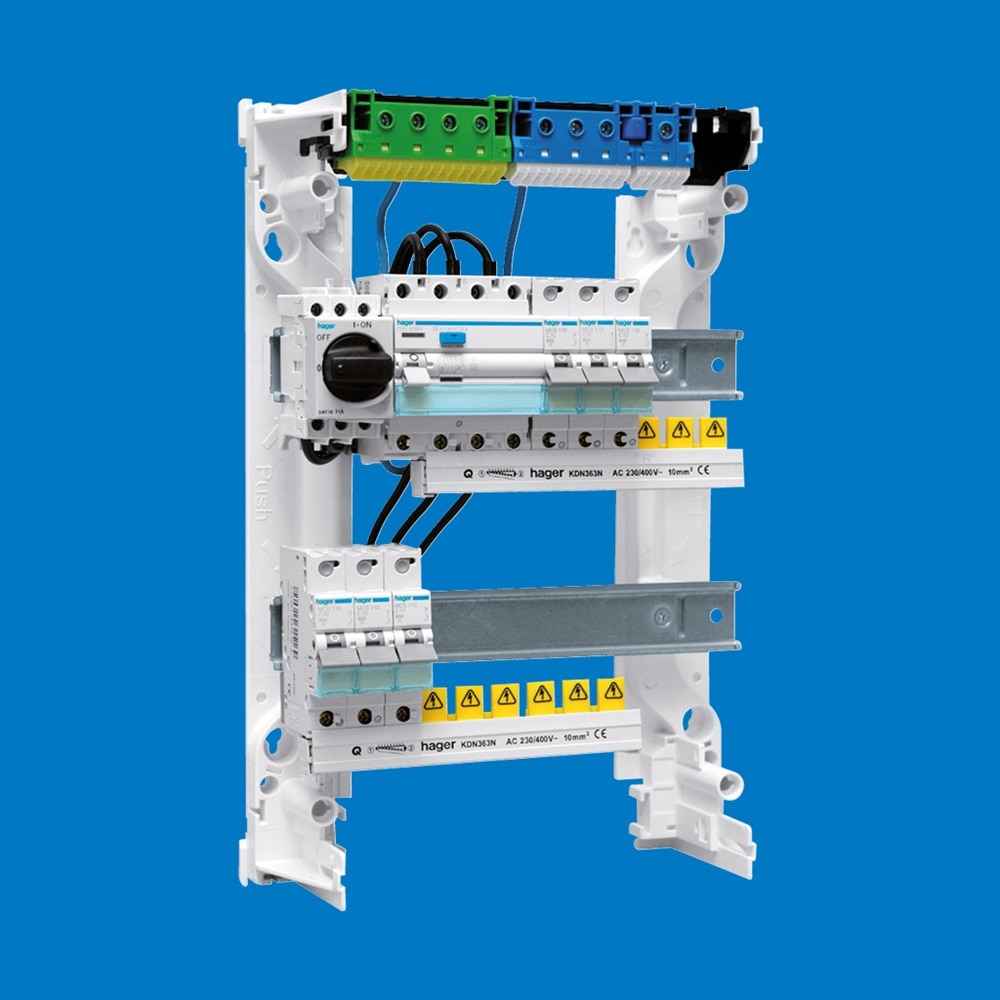

Med en förmonterad gamma‑kapsling slipper du bygga elcentralen från grunden. Interna ledare mellan huvudbrytare och jordfelsbrytare är redan förkopplade och fasskenan sitter monterad och klar per rad. Det enda du gör är att snäppa i dvärgbrytarna och komplettera vid behov. Resultatet blir kortare installationstid, färre arbetsmoment och ett mer förutsägbart montage – både vid nyinstallation och framtida utbyggnad.
Fördelar med förmonterad gamma för dig som installatör
Färdig central
Färdig internkablage och monterad fasskena sparar tid på plats.
QuickConnect-teknik
Snäpp i dvärgbrytare utan tidskrävande skruvanslutningar.
CE‑märkt från start
Centralen är CE‑märkt vid leverans – ingen ny CE‑märkning krävs vid komplettering med Hager‑komponenter.
Enkel att bygga ut
Lätt att komplettera eller ändra, även efter installation.
Färre felkällor
Standardiserad förmontering ger jämn kvalitet och trygg installation.
Förmonterad gamma – flera storlekar för olika behov
Förmonterad gamma – flera storlekar för olika behov
Exempel på utföranden
- 1–4 rader
- 3–72 moduler
- Finns i två bredder (250 mm och 355 mm)
- Anpassade för snabb komplettering med dvärgbrytare och andra normkomponenter
- Kan kompletteras med dörr, bakstycke och tillbehör
Experttips för kapsling gamma
Detaljerna som underlättar installationen
Enkel och exakt montering
Enkel och exakt väggmontering med vårt smarta monteringshjälpmedel. Sätt fästet där du vill ha kapslingen med en skruv mitt i trepunktsfästet. Fästet är lika brett som kapslingen vilket underlättar mycket vid montering i hörn. Sätt dit chassit, väg in så den kommer rakt, och avsluta med att fästa chassit i väggen.

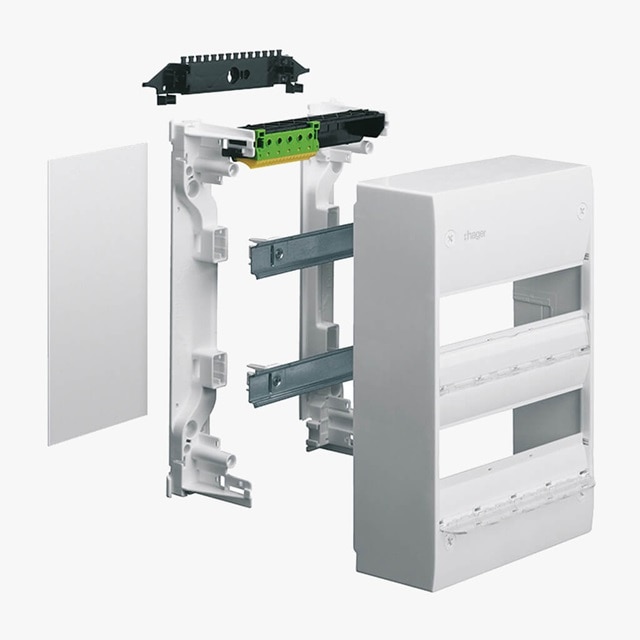

DIN-skenor med snäpp-in-teknik
Enkel kabel- och ledningsdragning med DIN-skenor med snäpp-in-teknik.
20 % mer ledningsutrymme
Mer plats för inkommande kablar tack vara det utökade avståndet mellan bakplåt och noll / jordplintshållare vilket ger 20 % mer ledningsutrymme.
Förstansad för kabeldragning
Förstansad för LF-kanal på varje sida ger en snabb och tidsbesparande kabeldragning till kapslingen.
Extra utrymme på sidorna av DIN-skenan
Bättre ledningsdragning med en med en extra sektion på båda båda sidor av DIN-skenan.
Flexibel och exakt montering
Enkel att montera bredvid eller ovan- / nedanför varandra (kapslingens underdel behöver inget mellanrum) då de små kopplingsbitarna (svarta) garanterar exakt position.
Skruven fäster även eventuell dörr

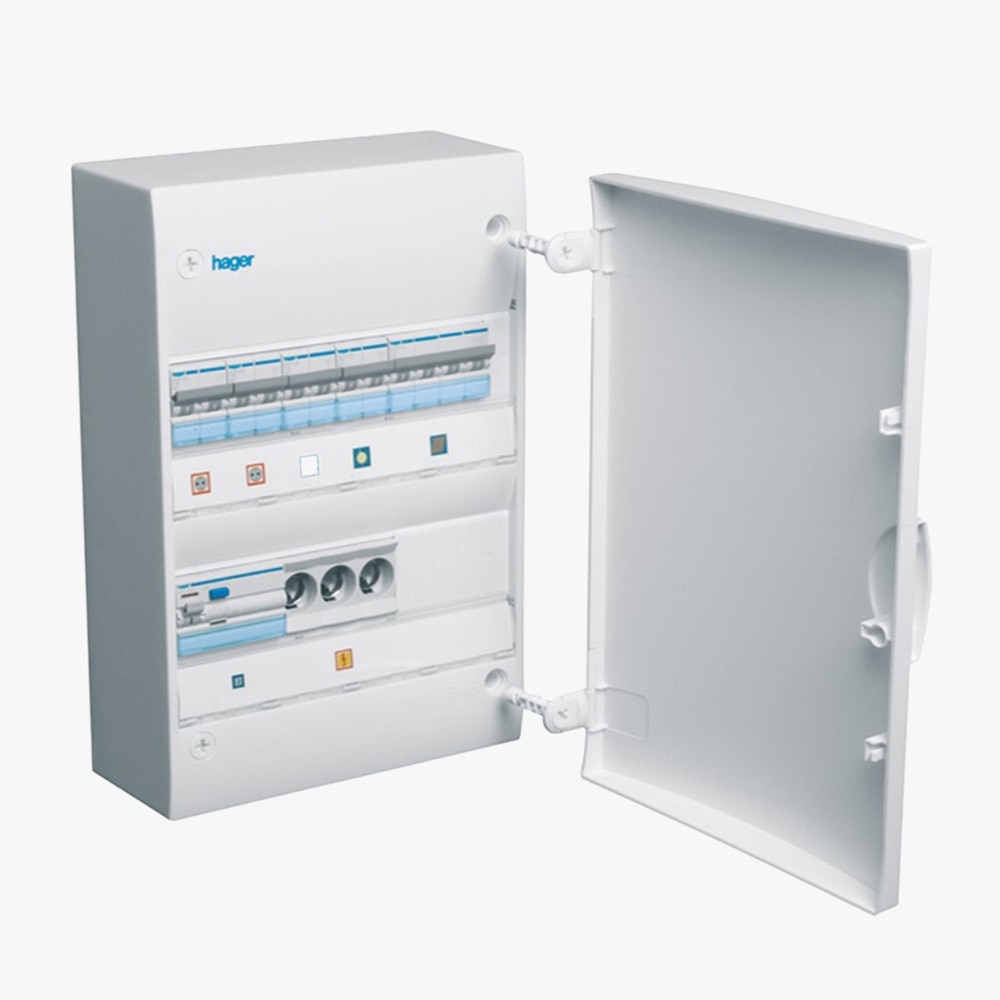

Skruven till frontstycket fäster även gångjärnen till dörren. Dörrar är tillbehör och finns i vitt och transparant material.
Tydlig märkning
Tydlig märkning av produkter med hjälp av integrerat märksystem.
Några av utanpåliggande gamma IP30
GD113S, Kapsling 1X13 m i plast
1-radiga gamma. PE/N-utrustning med snabbanslutning ingår och de kan kompletteras med extra PE/N-plint.
GD213S, Kapsling 2X13 m i plast
2-radiga. PE/N-utrustning med snabbanslutning ingår. Kan kompletteras med extra PE/N-plint
GD313S, Kapsling 3X13 m i plast
3-radig. PE/N-utrustning med snabbanslutning ingår. Kan kompletteras med extra PE/N-plint
GD413S, Kapsling 4X13 m i plast
4-radig. PE/N-utrustning med snabbanslutning ingår. Kan kompletteras med extra PE/N-plint.
Funktion möter design
Inte bara funktioner, Hager Gamma vann det renommerade "iF product design award"-priset 2007. Bland 2 000 bidrag från 37 länder valde iF International Forum Designs jury ut vinnarna av "iF product design awards 2007”. 756 vinnare har erhållit det stränga ”Design-TÜV“-certifikatet. ”iF design award“ är en av de mest betydande designtävlingar världen över och premierar excellenta designprestationer. Hager erhöll den eftertraktade utmärkelsen för sin kapslingsserie Gamma.
Montering
av gamma
Kapslingen för enkla installationer. Se filmen och ta del av detaljerna som underlättar din arbetsdag.
Fördelar i korthet för att välja kapsling gamma
- Rundade kanter och estetisk design
- QC-teknik - snabb och säker anslutning av noll- och jordledare
- Snäpp-in-teknik på DIN-skenor
- Enmansinstallation möjlig tack vare 3-punkthjälpfäste
- Montering av kapslingar bredvid eller ovan-/nedanför varandra är möjligt med förbindningsstycke
- Integrerat märksystem
- Större ledningsutrymme och specialfack för ledningsdragning

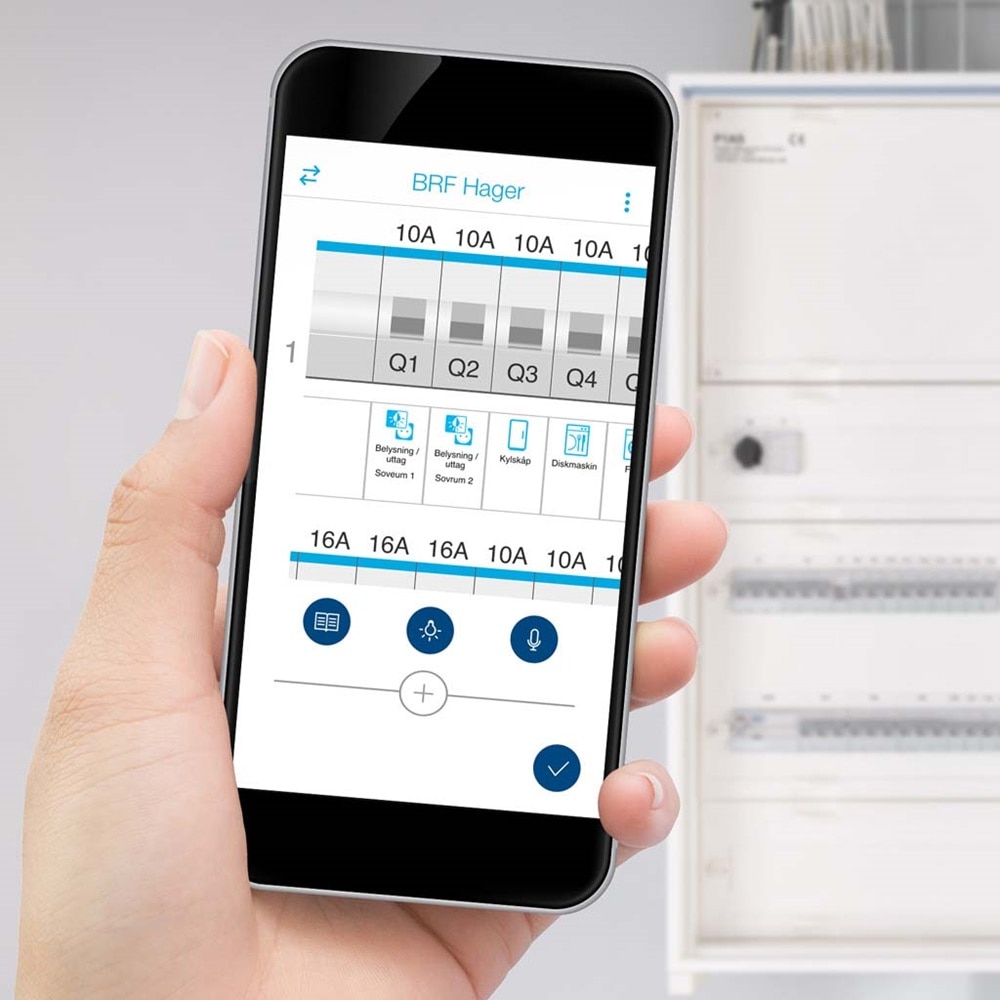

Gamma ingår även i vår tjänst Hagercentral som vänder sig till dig som brukar plocka ihop din egen central, sätta upp den samt lämna ifrån dig en gruppförteckning.
