Opbouwverdeler Vector IP54(65), 237 x 210 x 114 mm, 1 x 8/10 modulen VE110F
EAN-nummer
3250616453067
Verpakking
1 Stuk
Artikelgroep
M50
Brutoprijs
€ 76,60
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Verdeelklemmen 1 producten beschikbaar -
Kabelinvoering 6 producten beschikbaar -
Kabelwartel 1 producten beschikbaar -
Deursluiting 1 producten beschikbaar -
Toebehoren verdeelklemmen 2 producten beschikbaar -
Bekijk meer 5 andere producten beschikbaar
Maak jouw systeem compleet
-
KJ01B
Verdeelklem 4-polig 80 A 1 x 16 mm²
€ 69,60 / Stuk*
-
FZ410M
Kabelinvoertulen M25
€ 1,90 / Stuk* -
FZ411MKabelinvoertulen M32
€ 2,25 / Stuk* -
FZ412MKabelinvoertulen M40
€ 2,95 / Stuk* -
V801VVerbindingstule Pg 16 (2 stuks)
€ 6,95 / Stuk* -
VZ754Verbindingstule Pg21 (set à 10 stuks)
€ 6,80 / Stuk* -
VZ758Kabelinvoertulen M.. assortiment Vector
€ 15,00 / Stuk*
-
VZ020M
Kabelwartel, IP65, M20
€ 2,60 / Stuk*
-
VZ311
Cilinderslot Vector met 2 sleutels
€ 40,50 / Stuk*
-
VZ711
Klemdrager Volta/Vector quickconnect-klemmen
€ 6,55 / Stuk* -
VZ744Klemhouderbevestiging Vector (1set à 2 stuks)
€ 5,20 / Stuk*
-
VZ123CETypeplaatje IEC / EN 61439-3, 10 stuks
€ 16,40 / Stuk*
-
FZ401Afdichtset voor flensplaat FZ402
€ 12,70 / Stuk* -
VZ408Kabelopvangprofiel Volta en Vector (12 + 18 modulen)
€ 8,70 / Stuk*
-
VZ415Afdekstrook 12 modulen RAL7035
€ 4,20 / Stuk*
-
VZ759Afvoerventiel M20 voor Vector verdelers
€ 7,45 / Stuk*

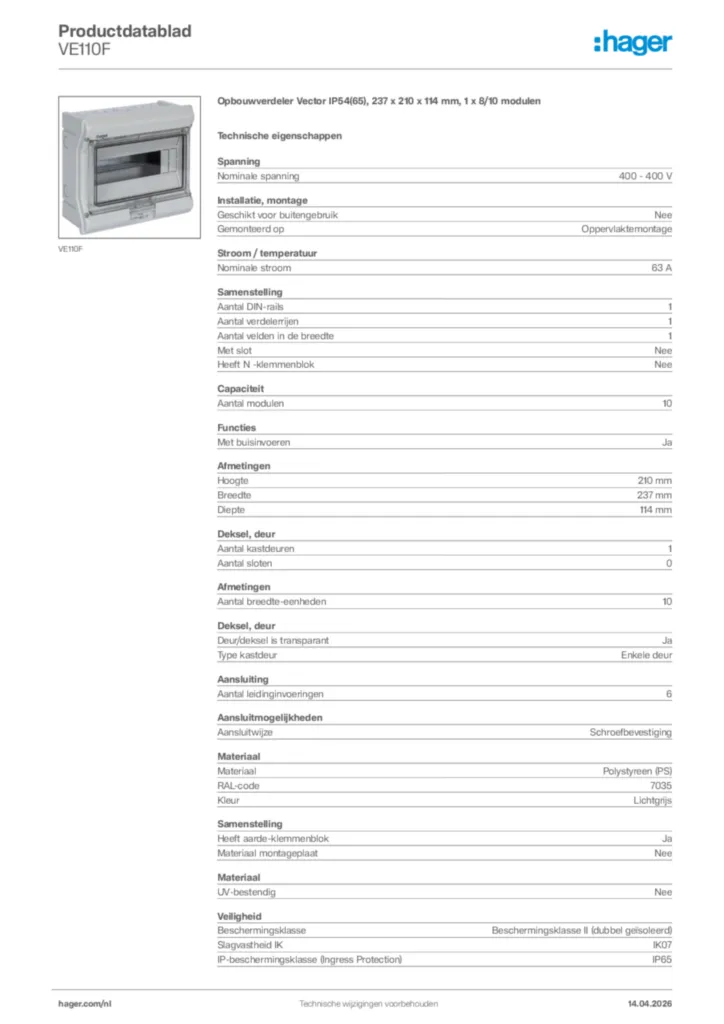

Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen6
Spanning
-
Nominale spanning400 - 400 V
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opOppervlaktemontage
Stroom / temperatuur
-
Nominale stroom63 A
Samenstelling
-
Aantal DIN-rails1
-
Aantal verdelerrijen1
-
Aantal velden in de breedte1
-
Met slotNee
-
Heeft N -klemmenblokNee
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen10
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte210 mm
-
Breedte237 mm
-
Diepte114 mm
-
Aantal breedte-eenheden10
Deksel, deur
-
Aantal kastdeuren1
-
Aantal sloten0
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeSchroefbevestiging
Materiaal
-
MateriaalPolystyreen (PS)
-
RAL-code7035
-
KleurLichtgrijs
-
UV-bestendigNee
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK07
-
IP-beschermingsklasse (Ingress Protection)IP65
-
Type slotKlik op slot, Zonder slot
-
Gloeidraad test750 °C
