Opbouwverdeler Vector IP54(65), 111 x 175 x 93 mm, 1 x 2/3 modulen VE103F
EAN-nummer
3250616451063
Verpakking
1 Stuk
Artikelgroep
M50
Brutoprijs
€ 46,70
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Verdeler 1 producten beschikbaar -
Verdeelklemmen 1 producten beschikbaar -
Kabel- en buisinvoer 1 producten beschikbaar -
Kabelinvoering 5 producten beschikbaar -
Kabelwartel 1 producten beschikbaar -
Bekijk meer 6 andere producten beschikbaar
Maak jouw systeem compleet
-
KJ01B
Verdeelklem 4-polig 80 A 1 x 16 mm²
€ 69,60 / Stuk*
-
VZ748
Verdeelkanaalsysteem 18 modulen Vector
€ 19,40 / Stuk*
-
FZ410M
Kabelinvoertulen M25
€ 1,90 / Stuk* -
FZ411MKabelinvoertulen M32
€ 2,25 / Stuk* -
FZ412MKabelinvoertulen M40
€ 2,95 / Stuk* -
VZ754Verbindingstule Pg21 (set à 10 stuks)
€ 6,80 / Stuk* -
VZ758Kabelinvoertulen M.. assortiment Vector
€ 15,00 / Stuk*
-
VZ020M
Kabelwartel, IP65, M20
€ 2,60 / Stuk*
-
VZ311Cilinderslot Vector met 2 sleutels
€ 40,50 / Stuk*
-
VZ711Klemdrager Volta/Vector quickconnect-klemmen
€ 6,55 / Stuk* -
VZ744Klemhouderbevestiging Vector (1set à 2 stuks)
€ 5,20 / Stuk*
-
VZ123CETypeplaatje IEC / EN 61439-3, 10 stuks
€ 16,40 / Stuk*
-
FZ401Afdichtset voor flensplaat FZ402
€ 12,70 / Stuk*
-
VZ759Afvoerventiel M20 voor Vector verdelers
€ 7,45 / Stuk*
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen2
Spanning
-
Nominale spanning400 - 400 V
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opOppervlaktemontage
Stroom / temperatuur
-
Nominale stroom63 A
Samenstelling
-
Aantal DIN-rails1
-
Aantal verdelerrijen1
-
Aantal velden in de breedte1
-
Met slotNee
-
Heeft N -klemmenblokNee
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen3
Functies
-
Met buisinvoerenJa
Afmetingen
-
Hoogte175 mm
-
Breedte111 mm
-
Diepte93 mm
-
Aantal breedte-eenheden3
Deksel, deur
-
Aantal kastdeuren1
-
Aantal sloten0
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeSchroefbevestiging
Materiaal
-
MateriaalPolystyreen (PS)
-
RAL-code7035
-
KleurLichtgrijs
-
UV-bestendigNee
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK07
-
IP-beschermingsklasse (Ingress Protection)IP65
-
Type slotKlik op slot, Zonder slot
-
Gloeidraad test750 °C
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

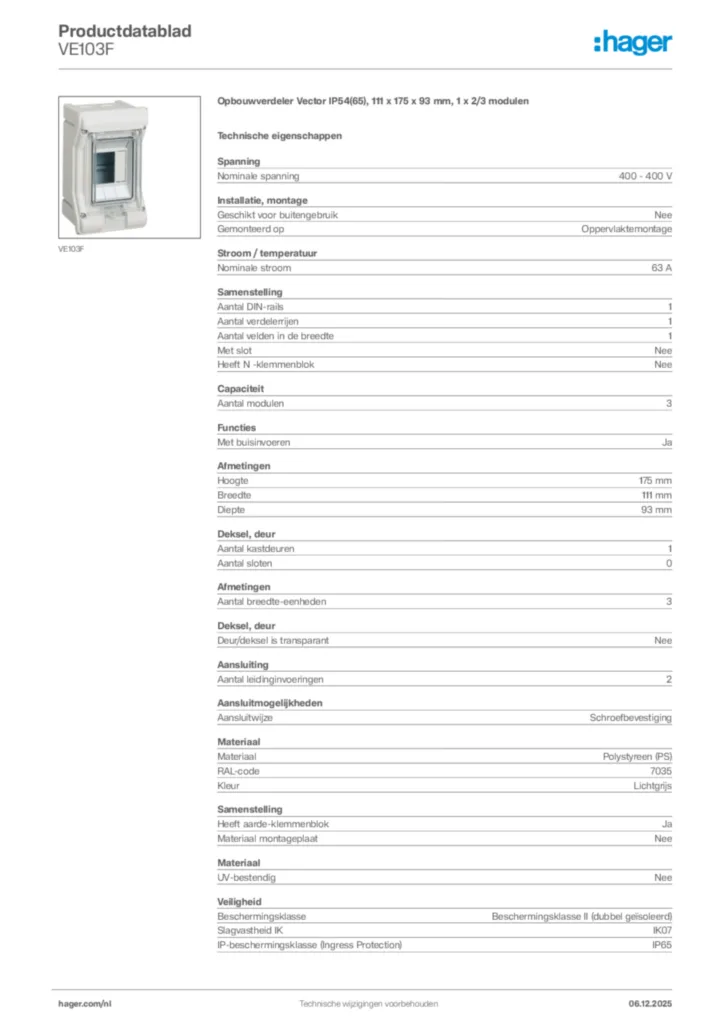

Afbeelding VE103F
-
Installatiehandleiding
Installatiehandleiding International 2022-02-07
PDF4,31 MB -
BIM Revit objecten
Range : Vector. Switchboard IP65 with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB, nl-NL 2022-05-04
RFA1,28 MB
Range : Vector. Switchboard IP65 with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB, nl-NL 2022-05-04
RFA1,27 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2022-11-14
PDF257,02 kB
Declaration
Conformiteitsverklaring International 2022-12-19
PDF258,36 kB
