Overspanningsbeveiliging T2 1P 40 kA TNC met indicator, zonder sign.ct SPE140
Binnenkort verkrijgbaar
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Technische eigenschappen
Capaciteit
-
Aantal modulen1
Spanning
-
Continue bedrijfsspanning Uc volgens IEC 61643-1275 V
-
Spanningsbeschermingsniveau omhoog volgens IEC 61643-11,35 kV
-
Type voedingAC
-
Referentietestspanning Utest AC264 V
-
Overspanningscategorie volgens IEC 60947-13
-
Nominale spanning240 - 415 V AC ± 10%
Stroom / temperatuur
-
Max. overstroombeveiliging, parallelschakeling (zekering)315 A
-
Max. overstroombeveiliging, serieschakeling (zekering)80 A
-
Max. ontlaadstroom (Imax)40 kA
-
Nominale ontlaadstroom In20 kA
-
Continue stroom Ic≤ 0.4 mA
-
Kortsluitstroom (Isccr)50 kA
Afmetingen
-
Hoogte96,6 mm
-
Breedte17,8 mm
-
Diepte71,5 mm
-
Afstriplengte18 mm
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20C
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Wijze van beschermingL-PEN
-
Stroomuitschakelfactor k1,6
-
TOV-gedrag op UT350 V AC (5 s / withstand mode), 460 V AC (120 min / safe failure mode)
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-40 - 85 °C
-
Tropenbestendigheid5 - 95%
-
Opslag-/transport-temperatuur-40 - 85 °C
-
Graad van vervuiling IEC 6642
-
Max. hoogte2000 m
Materiaal
-
ProductkleurLichtgrijs
-
RAL-code7035
-
MateriaalThermoplast
Netwerkconfiguratie
-
Type stelselTN-C
-
TN-stelselNee
-
TN-C stelselJa
-
DC-stelselNee
-
IT-netwerkNee
-
TT-stelselNee
-
TN-C-S stelselNee
-
TN-S stelselNee
Samenstelling
-
Met meldcontactNee
-
Nominale belastingsstroom IL80 A
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1,5 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1,5 - 50 mm²
-
Aansluitdoorsnede massieve aders beschermingsleiding1,5 - 50 mm²
-
Aansluitdoorsnede soepele aders beschermingsleiding1,5 - 35 mm²
-
Aansluitdoorsnede soepele ader1.5 - 35 mm²
-
Aansluitdoorsnede massieve ader1.5 - 50 mm²
-
Type connector/stekerSchroefaansluiting
-
Aantal aansluitingen1
Normen
-
Vereistenklasse IEC 61643T2
Frequentie
-
Frequentie50 - 60 Hz
Installatie, montage
-
Aandraaimoment3 - 3,5 NM
-
Montage/aansluitpositieHorizontaal
-
Geschikt voor binnengebruikJa
Uitvoering
-
Pooltype1P
Configuratie
-
Met geïntegreerde zekeringNee
Aansluitmogelijkheden
-
AansluitwijzeDIN-rail
-
AansluitwijzeSchroefaansluiting
Bediening en signalering
-
Met indicatielampjeNee
Functies
-
Modus einde levensduurOCM (open circuit mode)
Zekering
-
Kenmerken zekeringgG
Alleen voor intern gebruik
-
Aantal halve modulen van 17,5 mm2
Specifieke eigenschappen voor beveiliging
-
Filtertype productOSB
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding SPE140
-
Productinformatieblad

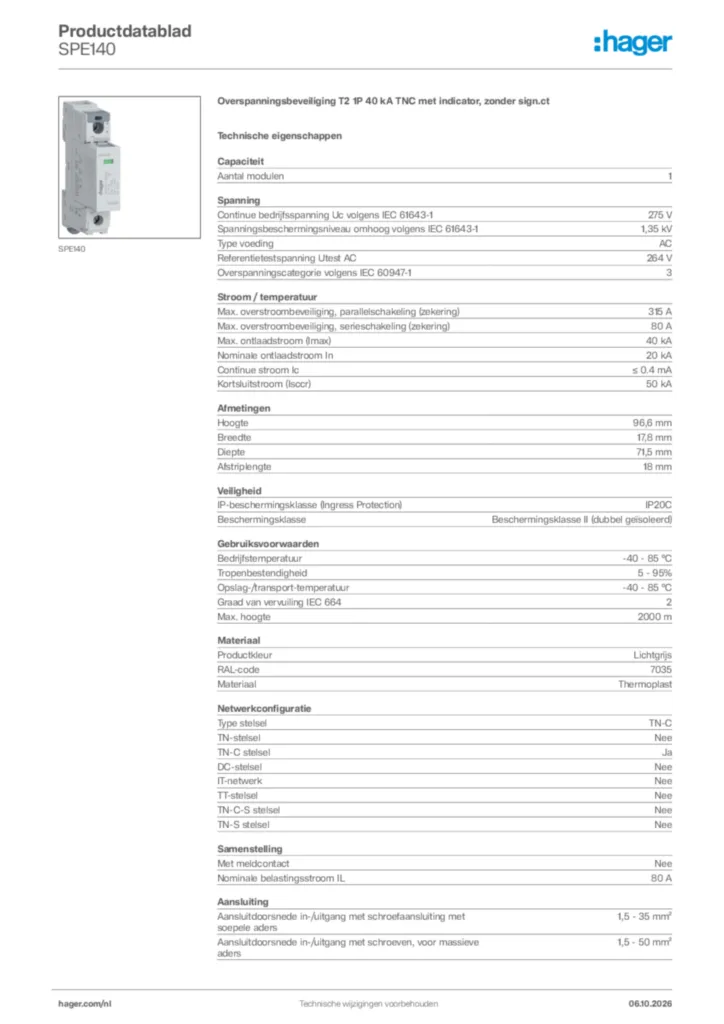

Hager Productdatablad SPE140
