Installatieautomaat 3-polig 25 A D-karakteristiek 10 (15) kA NDN325
EAN-nummer
3250614611780
Verpakking
4 stuks
Artikelgroep
D82
Brutoprijs
€ 193,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement type A 3 producten beschikbaar
-
Aardlekelement type AC/A-selectief 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Shunt afschakeling 2 producten beschikbaar
-
Nulspanningsspoel 2 producten beschikbaar
-
Bekijk meer 13 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom25 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC 60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 VAC volgens IEC 60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 VAC IEC 60947-215 kA
-
Nominale stroom -25°C32,08 A
-
Nominale stroom -20°C31,44 A
-
Nominale stroom -15°C30,79 A
-
Nominale stroom -10°C30,15 A
-
Nominale stroom -5°C29,51 A
-
Nominale stroom 0°C28,86 A
-
Nominale stroom 5°C28,22 A
-
Nominale stroom 10°C27,58 A
-
Nominale stroom 15°C26,93 A
-
Nominale stroom 20°C26,29 A
-
Nominale stroom 25°C25,64 A
-
Nominale stroom 30°C25 A
-
Nominale stroom 35°C24,36 A
-
Nominale stroom 40°C23,71 A
-
Nominale stroom 45°C23,07 A
-
Nominale stroom 50°C22,43 A
-
Nominale stroom 55°C21,78 A
-
Nominale stroom 60°C21,14 A
-
Nominale stroom 65°C20,49 A
-
Nominale stroom 70°C19,85 A
Uitvoering
-
Pooltype3P
-
AfschakelkarakteristiekD
Capaciteit
-
Aantal modulen3
Belangrijkste elektrische eigenschappen
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC 60898-110 kA
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
Spanning
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
Frequentie
-
Frequentie50 - 60 Hz
Aansluiting
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
Installatie, montage
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
Veiligheid
-
Beschermingsgraad IPIP20
Gebruiksvoorwaarden
-
Vervuilingsgraad volgens IEC 60664/IEC 60947-22
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 70 °C
Vermogen
-
Vermogensverlies bij nominale stroom In11 W
Levensduur
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
Aansluitmogelijkheden
-
Type connector/stekerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
Afmetingen
-
Hoogte83 mm
-
Breedte52,50 mm
-
Diepte70 mm
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

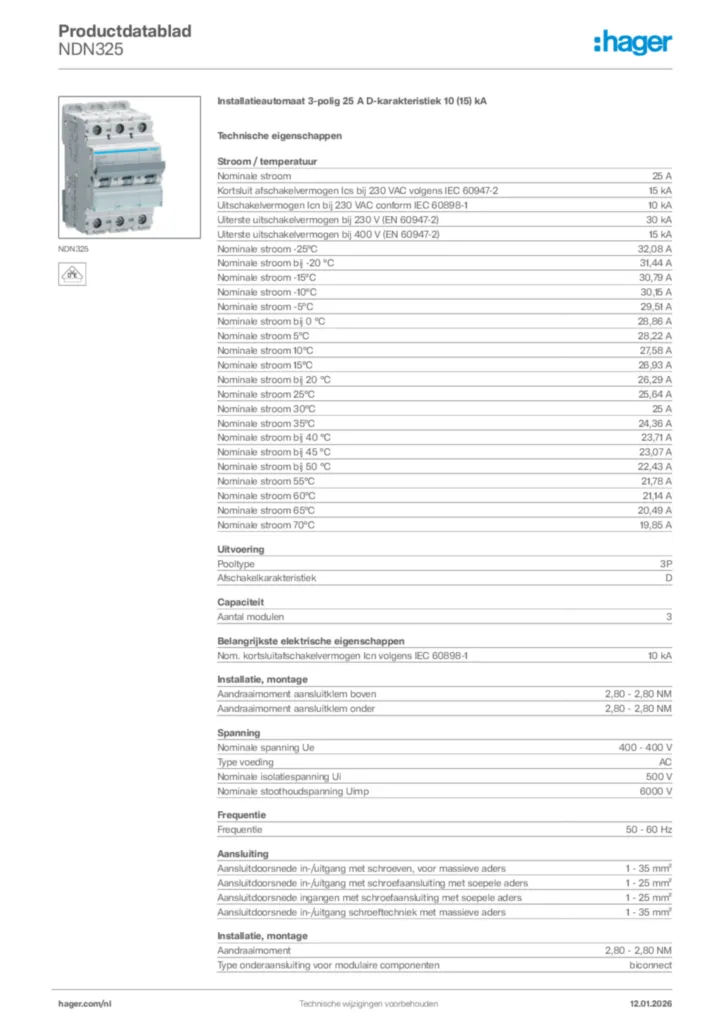

Afbeelding NDN325
-
Productinformatie
Productinformatie nl-NL 2024-02-28
PDF1,60 MB -
Technische appendix (multiproducten)
Technische appendix (multiproducten) nl-NL 2024-05-29
PDF1,04 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB 2024-03-18
PDF812,89 kBConformiteitsverklaring en-GB 2024-03-18
PDF789,71 kB
Meer documentatie
