Installatieautomaat 2-polig 25 A B-karakteristiek 10 (15) kA NBN225
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement type A 5 producten beschikbaar
-
Aardlekelement type AC/A-selectief 1 producten beschikbaar
-
Toebehoren 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Shunt afschakeling 2 producten beschikbaar
-
Bekijk meer 15 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Nominale stroom25 A
-
Nominaal kortsluitafschakelvermogen Ics bij 230 VAC volgens IEC 60947-215 kA
-
Nominaal kortsluitafschakelvermogen Icn bij 230 VAC volgens IEC 60898-110 kA
-
Nominaal afschakelvermogen Icu bij 400 VAC IEC 60947-215 kA
-
Nominale stroom -25°C32,76 A
-
Nominale stroom -20°C32,06 A
-
Nominale stroom -15°C31,35 A
-
Nominale stroom -10°C30,64 A
-
Nominale stroom -5°C29,94 A
-
Nominale stroom 0°C29,23 A
-
Nominale stroom 5°C28,53 A
-
Nominale stroom 10°C27,82 A
-
Nominale stroom 15°C27,12 A
-
Nominale stroom 20°C26,41 A
-
Nominale stroom 25°C25,71 A
-
Nominale stroom 30°C25 A
-
Nominale stroom 35°C24,29 A
-
Nominale stroom 40°C23,59 A
-
Nominale stroom 45°C22,88 A
-
Nominale stroom 50°C22,18 A
-
Nominale stroom 55°C21,47 A
-
Nominale stroom 60°C20,77 A
-
Nominale stroom 65°C20,06 A
-
Nominale stroom 70°C19,36 A
-
Pooltype2P
-
AfschakelkarakteristiekB
-
Aantal modulen2
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC 60898-110 kA
-
Aandraaimoment aansluitklem boven2,80 - 2,80 NM
-
Aandraaimoment aansluitklem onder2,80 - 2,80 NM
-
Nominale spanning Ue400 - 400 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp6000 V
-
Frequentie50 - 60 Hz
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
-
Aandraaimoment2,80 - 2,80 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
-
360° montagepositie mogelijkJa
-
Beschermingsgraad IPIP20
-
Vervuilingsgraad volgens IEC 60664/IEC 60947-22
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 70 °C
-
Vermogensverlies bij nominale stroom In7,20 W
-
Elektrische levensduur in aantal cycli4000
-
Maximale aantal mechanische schakelingen20000
-
Type connector/stekerSchroefaansluiting
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Uitlijning onderaansluiting voor modulaire componentenGelijke hoogte
-
Hoogte83 mm
-
Breedte35 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding NBN225
-
Productinformatie

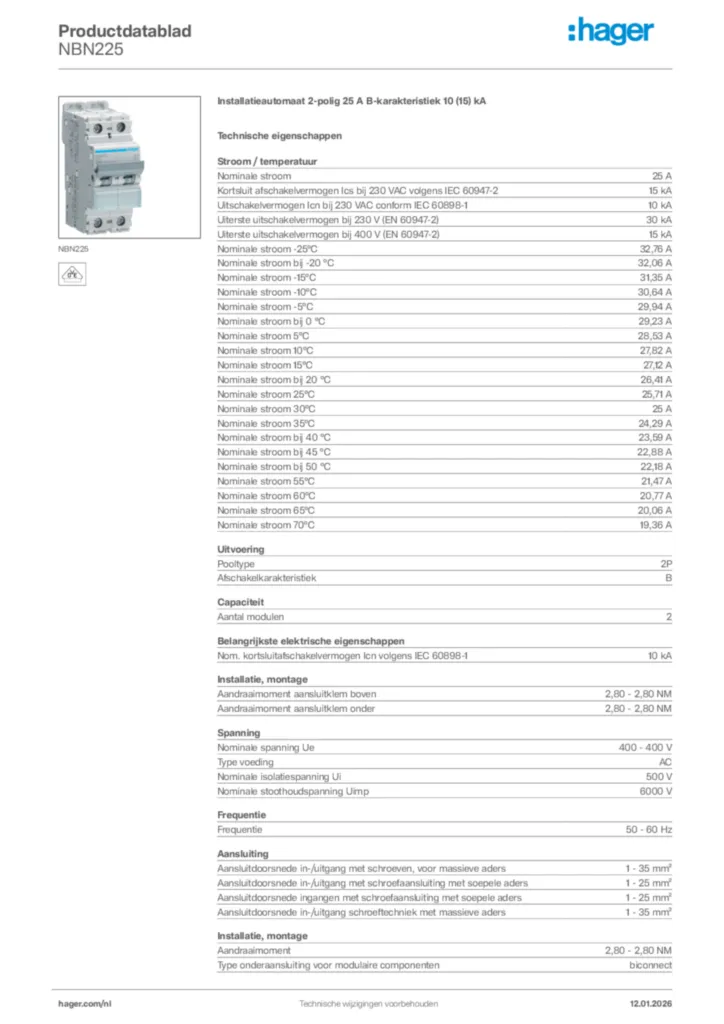

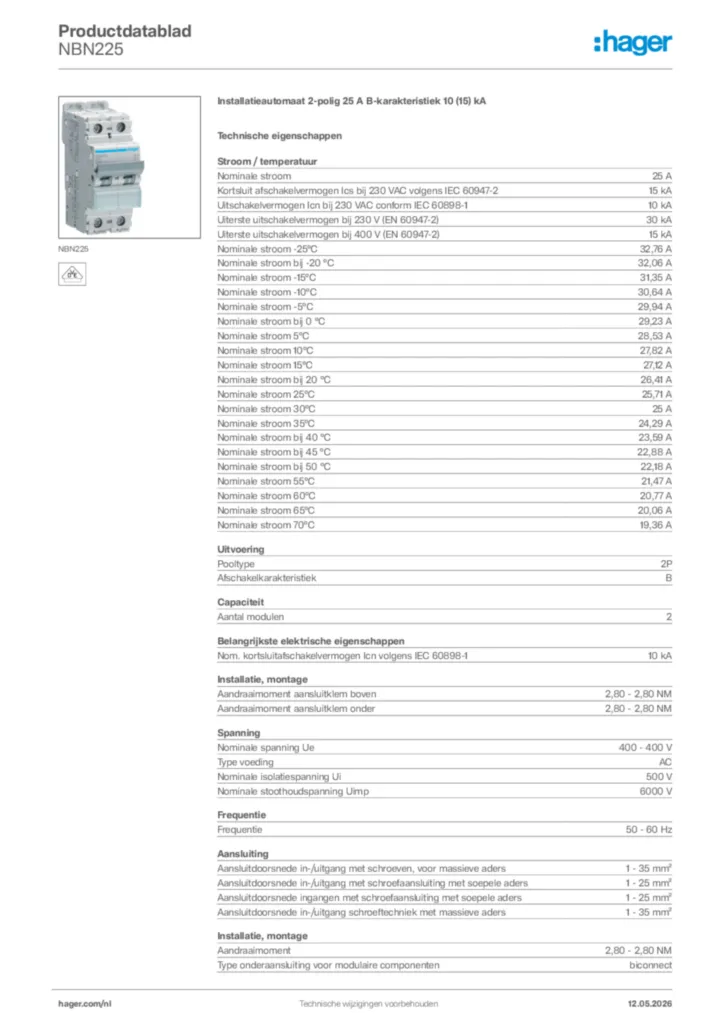

Productinformatie nl-NL 2024-02-28
