Installatieautomaat 1p+N 25 A B-karakteristiek 6 kA, QB MBS525E
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Aardlekelement type A 4 producten beschikbaar
-
Aardlekelement type AC/A-selectief 1 producten beschikbaar
-
Toebehoren 1 producten beschikbaar
-
Hulpcontactblok 2 producten beschikbaar
-
Shunt afschakeling 2 producten beschikbaar
-
Bekijk meer 12 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Nominale stroom25 A
-
Nominaal kortsluitafschakelvermogen Icn bij 230 VAC volgens IEC 60898-16 kA
-
Nominale stroom -15°C31,8 A
-
Nominale stroom -10°C31 A
-
Nominale stroom -5°C30,3 A
-
Nominale stroom 0°C29,5 A
-
Nominale stroom 5°C28,7 A
-
Nominale stroom 10°C28 A
-
Nominale stroom 15°C27,2 A
-
Nominale stroom 20°C26,4 A
-
Nominale stroom 25°C25,7 A
-
Nominale stroom 30°C25 A
-
Nominale stroom 35°C24,1 A
-
Nominale stroom 40°C23,4 A
-
Nominale stroom 45°C22,6 A
-
Nominale stroom 50°C21,8 A
-
Nominale stroom 55°C21,1 A
-
Nominale stroom 60°C20,3 A
-
Nominale stroom 65°C19,5 A
-
Nominale stroom 70°C18,8 A
-
Pooltype1P+N
-
AfschakelkarakteristiekB
-
Aantal modulen2
-
Nominaal kortsluitafschakelvermogen Icn AC volgens IEC 60898-16 kA
-
Nominale spanning Ue230 - 230 V
-
Type voedingAC
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Frequentie50 - 60 Hz
-
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders1 - 35 mm²
-
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 25 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1 - 35 mm²
-
Aandraaimoment2,80 - 2,80 NM
-
360° montagepositie mogelijkJa
-
Beschermingsgraad IPIP20
-
Vervuilingsgraad volgens IEC 60664/IEC 60947-22
-
Stroombegrenzingsklasse3
-
TropenbestendigheidVoor alle klimaten
-
Bedrijfstemperatuur-25 - 70 °C
-
Vermogensverlies bij nominale stroom In6 W
-
Type connector/stekerquickconnect
-
Uitlijning bovenaansluiting voor modulaire componentenGelijke hoogte
-
Hoogte83,40 mm
-
Breedte35 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

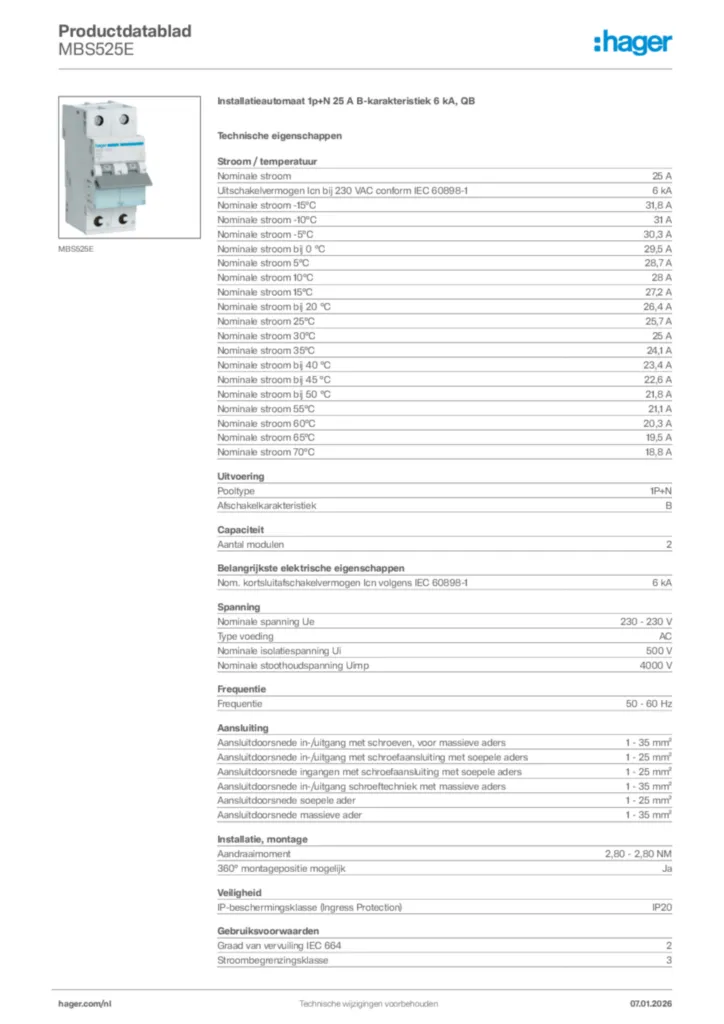

Afbeelding MBS525E
-
