Gr. 00, 100 mm railafstand, 3-polig schakelend, kooiklem voorbereid trafoblok LVSW00100R
EAN-nummer
4049857133383
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Uitlopend product: neem contact op met met uw elektrotechnische groothandel voor informatie over de beschikbaarheid
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar -
Afschermkap 2 producten beschikbaar -
Coderingsmateriaal 1 producten beschikbaar -
Stroomtransformator 2 producten beschikbaar -
Kabelaansluiting 1 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 1 producten beschikbaar
Maak jouw systeem compleet
-
LVZ00BTS
Tekstvensterhouder gr. 00, 60/100/185 mm
€ 5,25 / Stuk*
-
LVZ00AK
Kabelafdekkap kort Gr. 00 voor 60/100mm
€ 6,80 / Stuk* -
LVZ00ALKabelafdekkap lang Gr. 00 voor 60/100mm
€ 7,55 / Stuk*
-
LVZ00BST
Tekstvenster kantelbaar gr. 00, 60/100/185 mm
€ 7,30 / Stuk*
-
LVZ00WD150
Stroomtrafoblok gr. 00 100 mm 150/5 klasse 3 2VA 3-fase
€ 217,00 / Stuk* -
LVZ00WE150Stroomtrafoblok gr. 00 100 mm 150/5 klasse 3 2VA 1-fase
€ 115,00 / Stuk*
-
LVZ00C
Brugklem voor koper (set à 3 stuks)
€ 15,90 / Stuk*
-
LVZ00EKRailcontacthaken voor 00 100/185 mm (set à 3 stuks)
€ 34,20 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale voorwaardelijke kortsluitstroom lcc100 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4100 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609475 kA
Zekering
-
ZekeringsgrootteNH00
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader4 - 95 mm²
-
Aansluitdoorsnede massieve ader4 - 95 mm²
-
Type connector/stekerKastklem
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment14 - 14 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8000 V
Afmetingen
-
Afstand railsysteem100 mm
-
Hoogte401 mm
-
Diepte123 mm
Vermogen
-
Totaal vermogensverlies onder IN20 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSW00100R
-

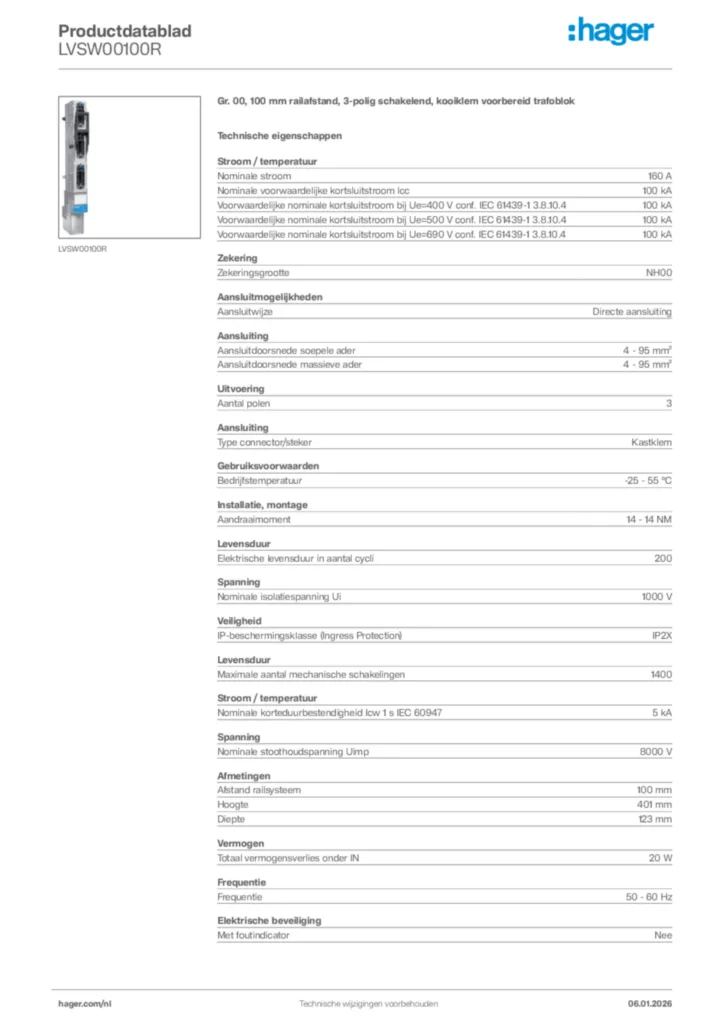

Product datasheet
