Gr.2, 185 mm railafstand, 1-polig schakelend, V-aansluiting LVSR2VE
Brutoprijs
€ 492,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Blindplaat/coderingsstrook/inbouwraam 5 producten beschikbaar -
Aansluitklem stroomrail 4 producten beschikbaar -
Toebehoren 6 producten beschikbaar -
Elektrische toebehoren voor laagspanningscomponenten 2 producten beschikbaar -
Bout 2 producten beschikbaar -
Coderingsmateriaal 1 producten beschikbaar
Maak jouw systeem compleet
-
LVZPB
Afdekstrip 850mm lang., set 5 st.
€ 46,60 / Stuk* -
LVZAGOpvuladapter tot 100 mm
€ 27,70 / Stuk* -
LVZRADAfdekplaat direct op het railsysteem
€ 40,80 / Stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 52,00 / Stuk* -
LVZRGRode handgreep voor gr. 1-3 (set à 3 stuks)
€ 8,20 / Stuk*
-
LVZVA
Alu V-klem max. 240-300 mm² (set à 3 stuks)
€ 37,30 / Stuk* -
LVZVSStalen V-klem max. 240 mm² (set à 3 stuks)
€ 48,60 / Stuk* -
LVZVSEStalen V-inlegklem max. 300 mm² (set à 3 stuks)
€ 52,00 / Stuk* -
LVZKRailcontacthaken voor NH1-3 verticale patroonlastscheiderstroken (set à 3 stuks)
€ 59,40 / Stuk*
-
LVZAW
Bevestigingsclip voor afdekstrip (set à 4 stuks)
€ 12,00 / Stuk* -
LVZTWScheidingschotten voor Gr. 1-3, set 5 st.
€ 9,65 / Stuk* -
LVZSRKStalen inlegklemmen max. 300 mm² (set à 3 stuks)
€ 48,60 / Stuk* -
LVZASRAansluitset voor 2x300mm²
€ 141,00 / Stuk* -
LVZGDComponenthouder met 1 x cliprail laag
€ 46,80 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 56,60 / Stuk*
-
LVZSA
Microschakelaar t.b.v. schakelstandindicatie, gr. 1-3
€ 29,10 / Stuk* -
LVZVKBedradingset t.b.v. spanningsafname
€ 76,30 / Stuk*
-
LVZ1230
Bout M12x30 zeskant met schotelveer (set à 3 stuks)
€ 7,95 / Stuk* -
LVZSIInbus M12x30 met schotelveer (set à 3 stuks)
€ 8,15 / Stuk*
-
LVZBT
Codeerschild Gr.1-3 (set à 2 stuks)
€ 10,90 / Stuk*
-
LVZALKabelafdekkap lang voor gr. 1-3
€ 36,00 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom400 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale bedrijfsstroom bij AC23B / 400 V400 A
-
Nominale bedrijfsstroom bij AC22B / 500 V400 A
-
Nominale bedrijfsstroom bij AC21B / 690 V400 A
-
Nominale bedrijfsstroom bij AC21B / 800 V250 A
-
Nominale stroom bij Ue=400 VAC conform IEC 61439-1 5.3.2400 A
-
Nominale stroom bij Ue=690 VAC conform IEC 61439-1 5.3.2400 A
-
Nominale stroom bij Ue=800 VAC conform IEC 61439-1 5.3.2250 A
-
Voorwaardelijke nominale kortsluitstroom bij Ue=690 V conf. IEC 61439-1 3.8.10.4100 kA
-
Nominale kortsluitvastheid Icw 1s met vergrendelingssysteem IEC6094715 kA
-
Nominale stroom van smeltpatroon25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 355 A, 400 A
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094710 kA
Zekering
-
ZekeringsgrootteNH2
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
-
AansluitwijzeSchroefbevestiging
Aansluiting
-
Doorsnede massieve geleider (RE)25 - 300 mm²
-
Doorsnede massieve geleider (SE)25 - 300 mm²
-
Type connector/stekerV-aansluiting
-
Doorsnede soepele geleider35 - 240 mm²
-
Doorsnede soepele geleider25 - 300 mm²
Uitvoering
-
Aantal polen3
-
Aantal schakelbare polen1
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
-
Aandraaimoment voor montage op rail32 - 32 NM
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
-
Nominale spanning Ue690 - 690 V
Afmetingen
-
Hoogte671 mm
-
Diepte190 mm
Vermogen
-
Totaal vermogensverlies onder IN56 W
-
Verliesvermogen van de zekering in het apparaat geïnstalleerd34 W
-
Verliesvermogen bij volle belasting158 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Functies
-
Dubbel onderbrekendNee
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen800
-
Apparaatlevensduur (totaal mechanisch en elektrisch) IEC 60947-3 tab.41000
Materiaal
-
Bevat gerecycled materiaal (% van totaal plastic gewicht)0
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSR2VE
-
Product datasheet

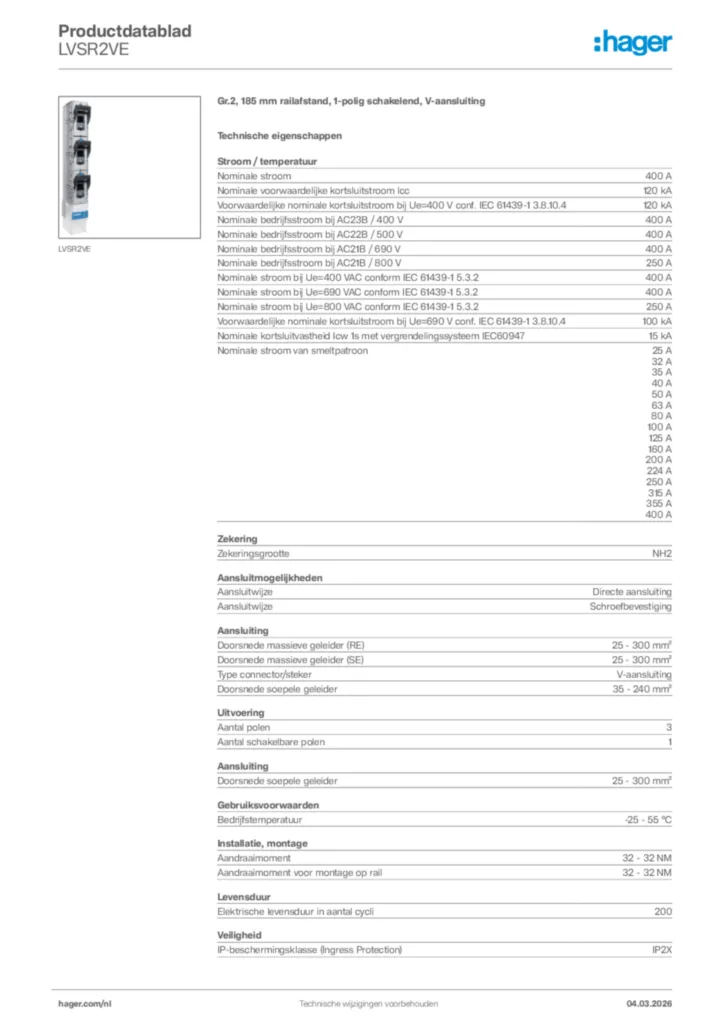

Hager Productdatablad LVSR2VE
