Gr. 00, 185 mm railafstand, 1-p schakelend,kooiklem,verhoogd,stroomtransformator LVSGW00TRE
EAN-nummer
4049857199723
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Dit product is niet meer leverbaar, maar de technische informatie is nog wel te raadplegen.
Voor meer informatie kun je contact met ons opnemen via: 0736428584 of support@hager.nl
Maak jouw systeem compleet
Optionele accessoires
-
Kabelaansluiting 2 producten beschikbaar -
DIN-rail adapter 4 producten beschikbaar -
Aansluitklem stroomrail 2 producten beschikbaar -
Blindplaat/coderingsstrook/inbouwraam 2 producten beschikbaar -
Stroomtransformator 3 producten beschikbaar -
Coderingsmateriaal 1 producten beschikbaar
Maak jouw systeem compleet
-
LVZ00C
Brugklem voor koper (set à 3 stuks)
€ 15,50 / Stuk* -
LVZ00APrismaklem voor koper en alu max. 95 mm², set 3 stuks
€ 29,40 / Stuk*
-
LVZ00DA100-185
Dubbeladapter 100 mm op 185 mm voor Vertigroup NH00
€ 100,00 / Stuk* -
LVZ00DA185-185Dubbeladapter 185 mm op 185 mm voor Vertigroup
€ 88,80 / Stuk* -
LVZ00DA185K-185Dubbeladapter 185 op 185 mm voor Vertigroup 2x NH00, aansluiting met klemmen
€ 112,00 / Stuk* -
LVZ00DA100K-185Dubbeladapter 100 op 185 mm voor Vertigroup 2x NH00, aansluiting met klemmen
€ 145,00 / Stuk*
-
LVZPSR75
Stroomtrafo gr.00 185 mm 75/5 klasse 1, 2, 5 VA
€ 85,20 / Stuk* -
LVZPSR100Stroomtrafo gr.00 185 mm 100/5 klasse 1, 2, 5 VA
€ 83,60 / Stuk* -
LVZPSR150Stroomtrafo gr.00 185 mm 150/5 klasse 1, 5 VA
€ 84,30 / Stuk*
-
LVZ00BST
Tekstvenster kantelbaar gr. 00, 60/100/185 mm
€ 7,10 / Stuk*
-
LVZ00AKKabelafdekkap kort Gr. 00 voor 60/100mm
€ 6,65 / Stuk*
-
LVZAWBevestigingsclip voor afdekstrip (set à 4 stuks)
€ 11,70 / Stuk* -
LVZ00SAMicroschakelaar t.b.v. schakelstandindicatie, gr. 00 60/185 mm
€ 30,60 / Stuk* -
LVZ00BTSTekstvensterhouder gr. 00, 60/100/185 mm
€ 5,10 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom160 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 609475 kA
Zekering
-
ZekeringsgrootteNH00
Aansluitmogelijkheden
-
AansluitwijzeDirecte aansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader2.5 - 95 mm²
-
Aansluitdoorsnede massieve ader2.5 - 95 mm²
-
Type connector/stekerKastklem
Uitvoering
-
Aantal polen1
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment14 - 14 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp8 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte741 mm
-
Diepte177 mm
Vermogen
-
Totaal vermogensverlies onder IN22 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSGW00TRE
-
Product datasheet

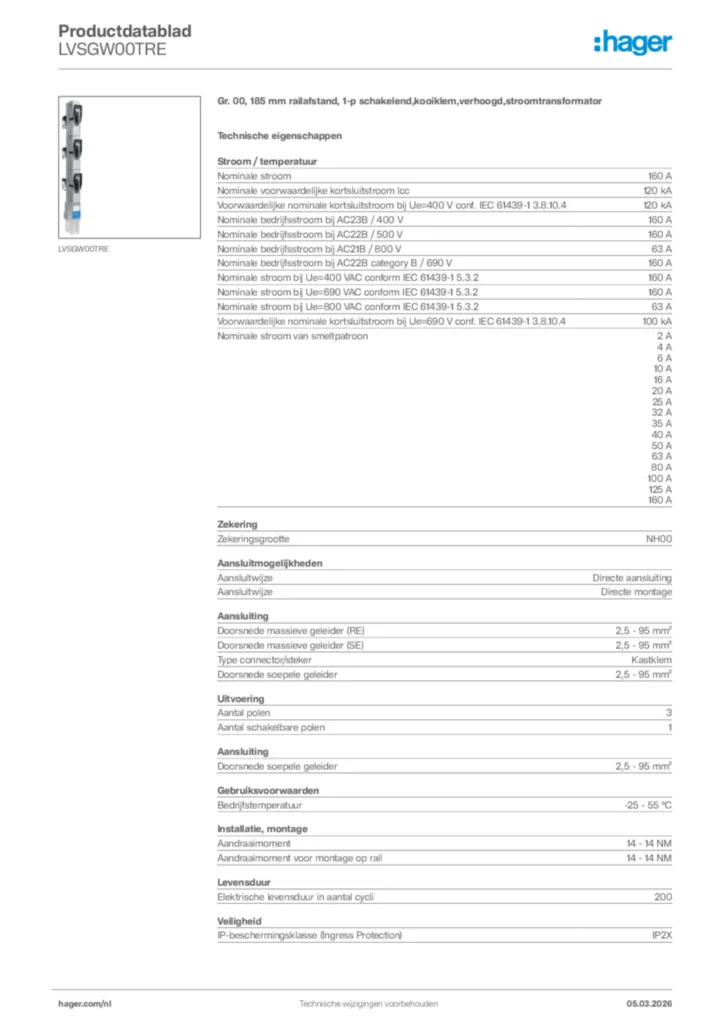

Hager Productdatablad LVSGW00TRE
Gr. 00, 185 mm railafstand, 1-p schakelend,kooiklem,verhoogd,stroomtransformator
PDF -
Installatiehandleiding
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB
Montageanleitung 00/185 1-polig Eh Wv
Installatiehandleiding en-GB, es-ES, fr-FR, de-DE, pl-PL 2020-01-01
PDF4,34 MB -
Conformiteitsverklaring
Declaration of conformity for weber.vertigroup / HRC-Fuse-Switch-disconnector-strip size 00-3
Conformiteitsverklaring International 2019-01-07
PDF615,53 kB
EU Declaration of Conformity
Conformiteitsverklaring en-GB, de-DE 2023-02-07
PDF772,51 kB
EU Declaration of Conformity
Conformiteitsverklaring en-GB, de-DE 2023-09-14
PDF772,30 kB
Meer documentatie
