Gr. 1, 185 mm railafstand, 1-polig schakelend, M12 aansluiting LVSG1CE
EAN-nummer
4049857128808
Verpakking
1 Stuk
Artikelgroep
8V2
Brutoprijs
€ 417,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 17 producten beschikbaar -
DIN-rail adapter 1 producten beschikbaar -
Aansluitklem stroomrail 2 producten beschikbaar -
Afschermkap 3 producten beschikbaar
Bijpassende producten
-
Bijpassende producten 2 producten beschikbaar
Maak jouw systeem compleet
-
LVZMKBMeetraam kort voor inbouwmeters, blind, kort
€ 25,20 / Stuk* -
LVZGZTVComponenthouder extra verlengd met 2 x cliprail hoog en 1 x cliprail laag
€ 103,00 / Stuk* -
LVZGETVComponenthouder extra verlangd met 1 x cliprail hoog en 1 x cliprail laag
€ 78,80 / Stuk* -
LVZGETComponenthouder verlengd met 1 x cliprail laag en 1 x cliprail hoog
€ 74,30 / Stuk* -
LVZGESComponenthouder met 6-polige stekerverbinding en 1 x cliprail hoog
€ 76,80 / Stuk* -
LVZGEComponenthouder met 1 x cliprail laag en 1 x cliprail hoog
€ 79,40 / Stuk* -
LVZGSComponenthouder met 6-polig stekerverbinding
€ 55,20 / Stuk* -
LVZMKDMeetraam kort voor stekkerbussen t.b.v. meeting, (3 fasen)
€ 44,20 / Stuk* -
LVZMKEMeetraam kort voor stekkerbussen t.b.v. meeting, (1 fase)
€ 34,80 / Stuk* -
LVZSRK
Stalen inlegklemmen max. 300 mm² (set à 3 stuks)
€ 47,40 / Stuk* -
LVZMKKMeetraam kort voor meetapparatuur 72 x 72 mm
€ 27,20 / Stuk* -
LVZMBMeetraam voor meetapparatuur, blind, lang
€ 28,20 / Stuk* -
LVZMKMeetraam voor meetapparatuur 72 x 72 mm, lang
€ 25,20 / Stuk* -
LVZGAAfdekkap voor modulaire componenten
€ 33,50 / Stuk* -
LVZKHDraadgeleider voor stroomtrafo's en spanningsmeting
€ 14,00 / Stuk* -
LVZPHAfsluitbare afdekking voor LVZGA
€ 70,20 / Stuk* -
LVZASRAansluitset voor 2x300mm²
€ 138,00 / Stuk*
-
LVZGAT
Componenthouder verlengd met 1 x cliprail laag
€ 49,10 / Stuk*
-
LVZAV
P/EN aansluitlip
€ 14,00 / Stuk* -
LVZKRailcontacthaken voor NH1-3 verticale patroonlastscheiderstroken (set à 3 stuks)
€ 57,90 / Stuk*
-
LVZAK1
Kabelafdekkap kort voor gr. 1-3
€ 29,20 / Stuk* -
LVZALKabelafdekkap lang voor gr. 1-3
€ 35,10 / Stuk* -
LVZALLKabelafdekkap extra lang voor grootte 1-3
€ 50,70 / Stuk*
-
LVZBTCodeerschild Gr.1-3 (set à 2 stuks)
€ 10,60 / Stuk* -
LVZBSEtiket tbv LVZBT (set à 10 stuks)
€ 7,00 / Stuk*
-
LVZ1230Bout M12x30 zeskant met schotelveer (set à 3 stuks)
€ 7,75 / Stuk* -
LVZSIInbus M12x30 met schotelveer (set à 3 stuks)
€ 7,95 / Stuk*
-
LNH1050M6Mespatroon NH1 50 A 690 V gG combimelder
€ 31,50 / Stuk* -
LNH1125M6Mespatroon NH1 125 A 690 V gG combimelder
€ 33,20 / Stuk*
-
LVZAGOpvuladapter tot 100 mm
€ 27,00 / Stuk* -
LVZRAAfdekplaat met afstandssteunen
€ 50,70 / Stuk* -
LVZRGRode handgreep voor gr. 1-3 (set à 3 stuks)
€ 8,00 / Stuk*
-
LVZSAMicroschakelaar t.b.v. schakelstandindicatie, gr. 1-3
€ 28,40 / Stuk*
-
LVZMGMeetraam voor meetapparatuur 96 x 96 mm
€ 25,20 / Stuk*
Bijpassende producten
Technische eigenschappen
-
AT_AcceptableCurrentRatingAC23B400V250 A
-
AT_AcceptableCurrentRatingAC22B500V250 A
-
AT_AcceptableCurrentRatingAC21B690V250 A
-
AT_AcceptableCurrentRatingAC21B800V200 A
Stroom / temperatuur
-
Nominale stroom250 A
-
Nominale voorwaardelijke kortsluitstroom lcc120 kA
-
Voorwaardelijke nominale kortsluitstroom bij Ue=400 V conf. IEC 61439-1 3.8.10.4120 kA
-
Nominale korteduurbestendigheid Icw 1 s IEC 6094710 kA
Zekering
-
ZekeringsgrootteNH1
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
Aansluiting
-
Aansluitdoorsnede soepele ader35 - 300 mm²
-
Aansluitdoorsnede massieve ader35 - 300 mm²
-
Type connector/stekerSchroefaansluiting
Uitvoering
-
Aantal polen3
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 55 °C
Installatie, montage
-
Aandraaimoment32 - 32 NM
Levensduur
-
Elektrische levensduur in aantal cycli200
-
Maximale aantal mechanische schakelingen1400
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP2X
Spanning
-
Nominale isolatiespanning Ui1000 V
-
Nominale stoothoudspanning Uimp12 kV
Afmetingen
-
Afstand railsysteem185 mm
-
Hoogte671 mm
-
Diepte190 mm
Vermogen
-
Totaal vermogensverlies onder IN27 W
Frequentie
-
Frequentie50 - 60 Hz
Elektrische beveiliging
-
Met foutindicatorNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding LVSG1CE
-
Product datasheet

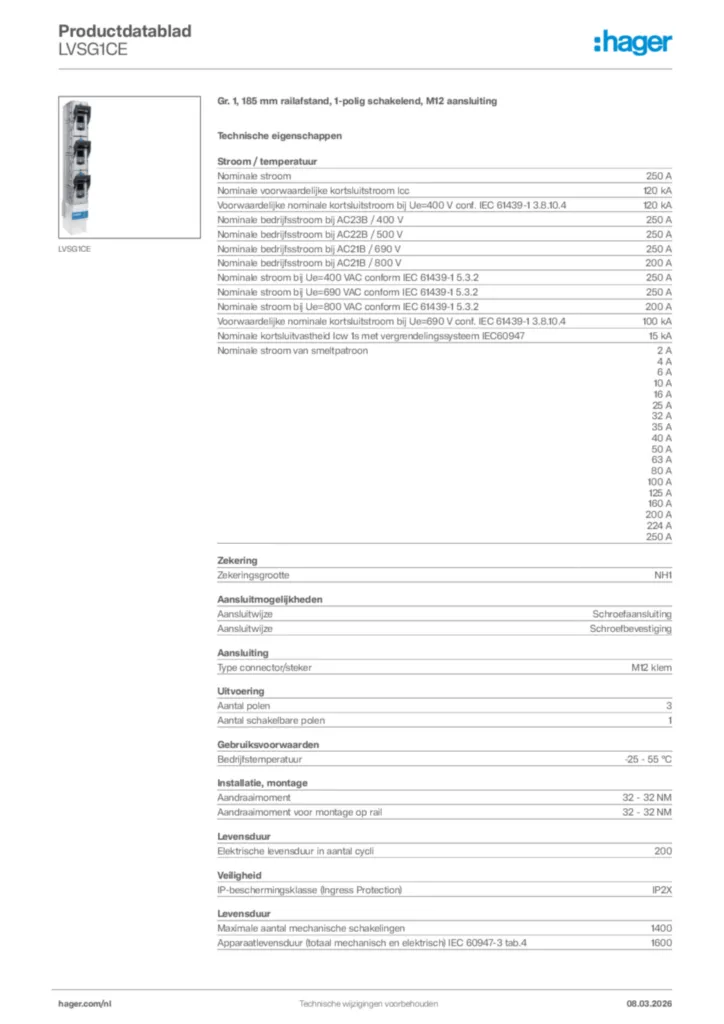

Hager Productdatablad LVSG1CE
