Patroonlastscheider D01/02 3-polig + N 63 A L76M
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Technische eigenschappen
-
ZekeringsgrootteD02
-
Aantal polen4
-
Nominale stroom63 A
-
Nominale stroom van smeltpatroon2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Nominale voorwaardelijke kortsluitstroom lcc50 kA
-
Gemonteerd opDIN-rail
-
Aandraaimoment3,30 - 3,30 NM
-
Dikte rail35 - 35 mm
-
Hoogte85 mm
-
Breedte108 mm
-
Diepte70 mm
-
Aansluitdoorsnede soepele ader1.5 - 35 mm²
-
Aansluitdoorsnede massieve ader1.5 - 35 mm²
-
Bedrijfstemperatuur-25 - 60 °C
-
Frequentie50 - 50 Hz
-
Vermogensverlies bij nominale stroom In6,60 W
-
Verliesvermogen van de zekering in het apparaat geïnstalleerd5,50 W
-
BeveiligingAanraakbeveiliging, vinger- en handrugveilig
-
Nominale isolatiespanning Ui800 V
-
IP-beschermingsklasse (Ingress Protection)IP40
-
MateriaalKunststof
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

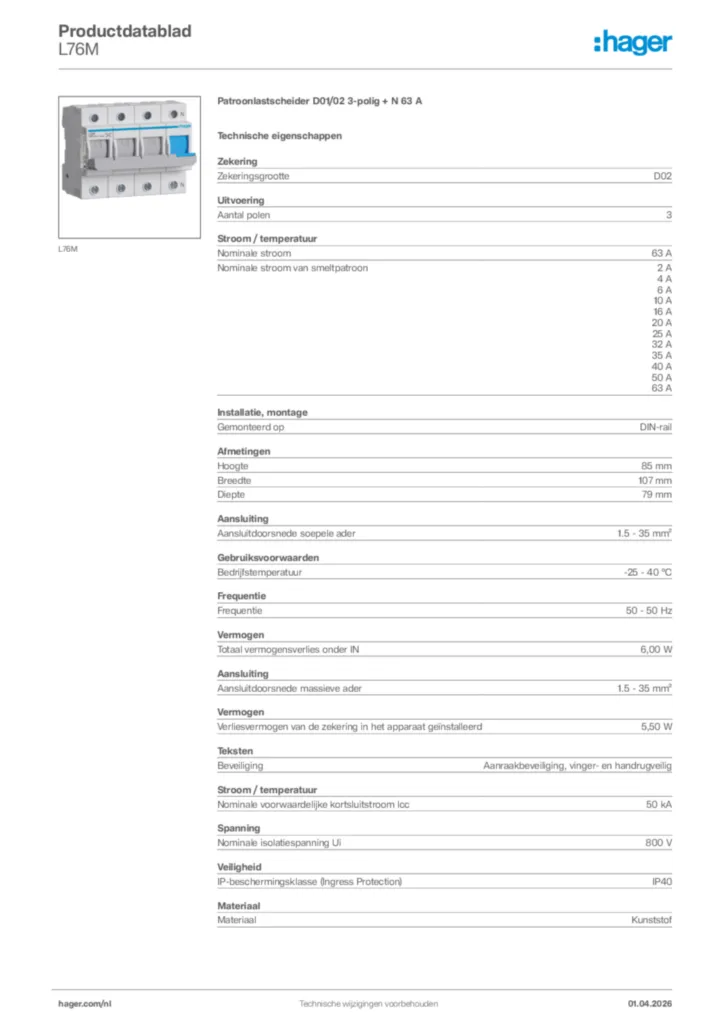

Afbeelding L76M
-
Instructiehandleiding
Instructiehandleiding en-GB, fr-FR, de-DE 2022-04-29
PDF259,40 kB -
Conformiteitsverklaring
Conformiteitsverklaring 2024-09-17
PDF227,25 kBDeclaration
Conformiteitsverklaring en-GB, de-DE 2022-11-29
PDF718,90 kB
