Patroonlastscheider D01/02 1-polig + N 63 A L75M
Brutoprijs
€ 92,50
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Bijpassende producten
-
Bijpassende producten 3 producten beschikbaar
Bijpassende producten
-
KB309NKamrail 10 mm² voor 39 x D0 element
€ 81,30 / Stuk* -
KB280QKamrail voor 4 patroonlastscheiders 1-polig + N
€ 20,10 / Stuk* -
KB480QKamrail voor 2 patroonlastscheiders 3-polig + N
€ 38,80 / Stuk*
Technische eigenschappen
Zekering
-
ZekeringsgrootteD02
Uitvoering
-
Aantal polen1
Stroom / temperatuur
-
Nominale stroom63 A
-
Nominale stroom van smeltpatroon2 A, 4 A, 6 A, 10 A, 16 A, 20 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A
-
Nominale voorwaardelijke kortsluitstroom lcc50 kA
Installatie, montage
-
Gemonteerd opDIN-rail
Afmetingen
-
Hoogte85 mm
-
Breedte53 mm
-
Diepte79 mm
Aansluiting
-
Aansluitdoorsnede soepele ader1.5 - 35 mm²
-
Aansluitdoorsnede massieve ader1.5 - 35 mm²
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 40 °C
Frequentie
-
Frequentie50 - 50 Hz
Vermogen
-
Totaal vermogensverlies onder IN2,80 W
-
Verliesvermogen van de zekering in het apparaat geïnstalleerd5,50 W
Teksten
-
BeveiligingAanraakbeveiliging, vinger- en handrugveilig
Spanning
-
Nominale isolatiespanning Ui800 V
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP20C
Materiaal
-
MateriaalKunststof
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding L75M
-
Product datasheet

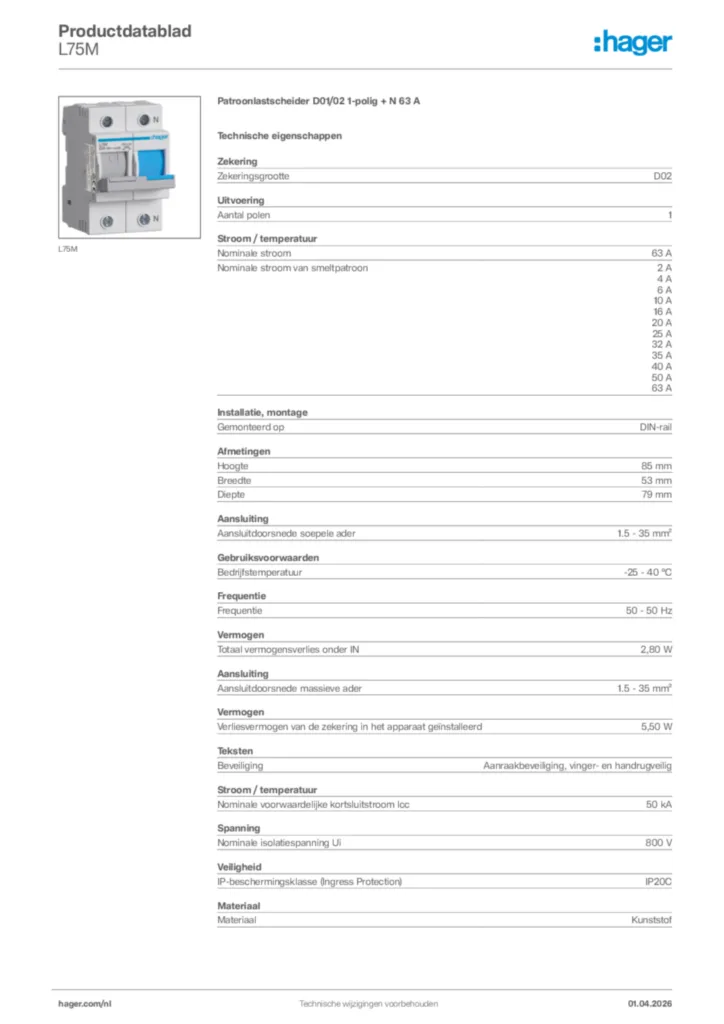

Hager Productdatablad L75M
