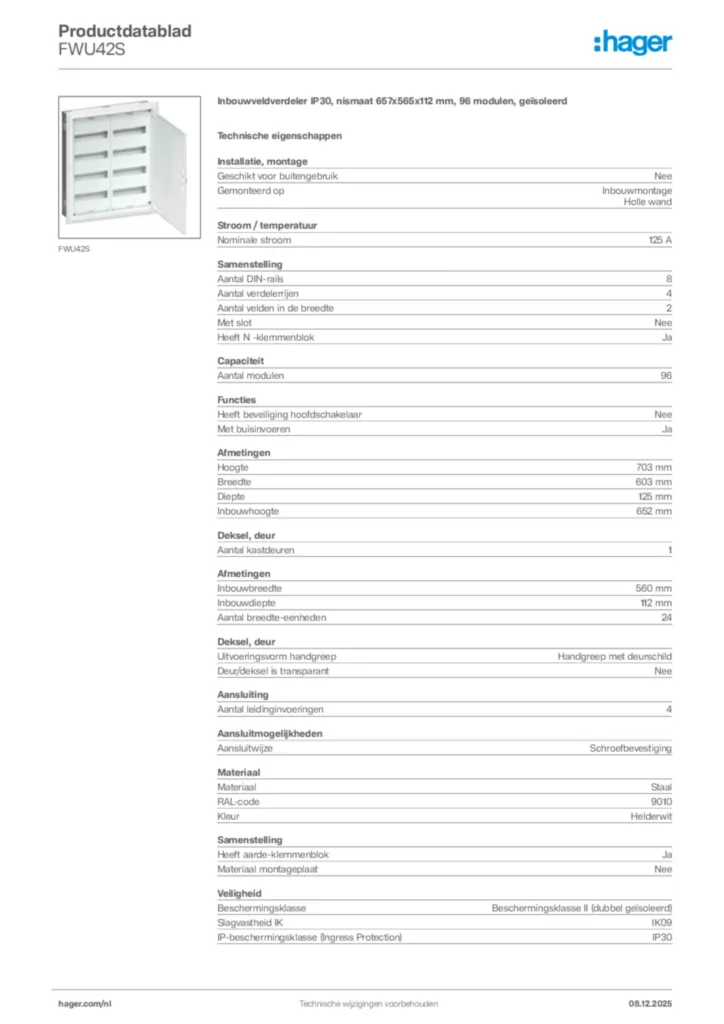

Inbouwveldverdeler IP30, nismaat 657x565x112 mm, 96 modulen, geïsoleerd FWU42S
EAN-nummer
3250612739585
Verpakking
1 Stuk
Artikelgroep
R45
Brutoprijs
€ 765,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Afdekplaat (reserve-onderdeel) 14 producten beschikbaar -
Deur/bedieningspaneel 3 producten beschikbaar -
Deursluiting 17 producten beschikbaar -
Lakstift 1 producten beschikbaar -
Doorvoerklemmenblok 1 producten beschikbaar -
Bekijk meer 24 andere producten beschikbaar
Maak jouw systeem compleet
-
US11A1
Afdekplaat gesloten 150 x 250 mm
€ 40,30 / Stuk* -
US11A2Afdekplaat met sleuf horizontaal 150 x 250 mm DIN-rail afstand 150 mm
€ 46,50 / Stuk* -
US11A3Afdekplaat sleuf horizontaal 150 x 250 mm DIN-rail afstand 125 mm
€ 48,10 / Stuk* -
US12A1Afdekplaat gesloten 150 x 500 mm
€ 74,30 / Stuk* -
US12A2Afdekplaat met sleuf horizontaal 150 x 500 mm DIN-rail afstand 150 mm
€ 73,20 / Stuk* -
US21A3Afdekplaat sleuf horizontaal 300 x 250 mm DIN-rail afstand 125 mm
€ 55,80 / Stuk* -
US21D1Afdekplaat mespatroonlastscheider 2 x NH00 of 4 x NH000 op DIN-rail
€ 55,60 / Stuk* -
US31A1Afdekplaat gesloten 450 x 250 mm
€ 63,80 / Stuk* -
US31A3Afdekplaat sleuf horizontaal 250 x 450 mm DIN-rail afstand 125 mm
€ 74,30 / Stuk* -
US32A1Afdekplaat gesloten 450 x 500 mm
€ 80,10 / Stuk* -
US41A1Afdekplaat gesloten 600 x 250 mm
€ 98,30 / Stuk* -
US41A5Afdekplaat sleuf horizontaal 250 x 600 mm DIN-rail afstand 125 mm
€ 71,20 / Stuk* -
US42A1Afdekplaat gesloten 600 x 500 mm
€ 131,00 / Stuk* -
US42A2Afdekplaat met sleuf horizontaal 600 x 500 mm DIN-rail afstand 150 mm
€ 139,00 / Stuk*
-
FZ226
Deursluiting IP44/54 afdekkap met verzegeling
€ 15,40 / Stuk* -
FZ450NSluiting IP44/54 driekant 7 mm
€ 31,60 / Stuk* -
FZ451NSluiting IP44/54 vierkant 7 mm
€ 31,60 / Stuk* -
FZ452NSluiting IP44/54 met 2 sleutels nr. 405
€ 46,20 / Stuk* -
FZ453NSluiting IP44/54 met 2 sleutels nr. 455
€ 46,20 / Stuk* -
FZ501NSluiting IP54 dubbelbaardsluiting 3 mm
€ 15,40 / Stuk* -
FZ502NSluiting IP54/65 driekant 7 mm
€ 15,40 / Stuk* -
FZ503NSluiting IP54/65 vierkant 7 mm
€ 15,40 / Stuk* -
FZ504NSluiting IP54 met 2 sleutels nummer 1333
€ 73,70 / Stuk* -
FZ530NSluiting IP44 knevelgreep
€ 75,90 / Stuk* -
FZ531NSluiting IP44 knevelgreep + sleutel nummer 1333
€ 131,00 / Stuk* -
FZ597NSluiting IP44/54 met cilinderslot 1242E
€ 46,20 / Stuk* -
FZ598NDeurschild met handgreep IP44 verdelers
€ 12,50 / Stuk* -
FZ821NSluiting IP44 vierkant 8 mm verzegelbaar
€ 33,80 / Stuk* -
FZ822NSluiting IP44 vierkant 7 mm verzegelbaar
€ 33,80 / Stuk* -
FZ823NSluiting IP44 voor schroevendraaier verzegelbaar
€ 20,90 / Stuk* -
FZ824NSluiting IP44 cilinderslot verzegelbaar
€ 80,10 / Stuk*
-
FZ791N
Lakstift RAL9010
€ 21,10 / Stuk*
-
KXA04LH
Rijgklem 4mm² fase, 32A/800V, schroef
€ 1,65 / Stuk*
-
UN31TNMultimedia-montageplaat h x b = 500 x 300 mm, univers
€ 135,00 / Stuk* -
UN41TNMultimedia-montageplaat h x b = 650 x 300 mm, univers
€ 151,00 / Stuk* -
UN42TNMultimedia-montageplaat h x b = 650 x 550 mm, univers
€ 212,00 / Stuk*
-
UZ100Bevestigingsschroeven 4,2 x 9,5 mm (100 stuks)
€ 23,60 / Stuk* -
FZ279Verstelset inbouwraam IP44, diepte-instelling over 12 mm tot 32 mm
€ 13,20 / Stuk* -
U84TIsolatiestuk voor veldverdeler
€ 6,30 / Stuk* -
UZ01V2Adapter draadgeleideklem veldverdeler (20 stuks)
€ 50,20 / Stuk* -
UZ25V2Draadgeleideklem klein univers N (20 stuks)
€ 41,50 / Stuk* -
VZ405NHollewandmontageset, Volta of Inbouwveldverdeler
€ 37,60 / Stuk*
-
ZZ10HAfscheiding horizontaal 250 mm
€ 11,90 / Stuk*
-
UZ005Coderingsstrook 12 modulen (12 stuks)
€ 31,40 / Stuk* -
UZ006Schrijfstrook voor UZ005 (12 stuks)
€ 20,40 / Stuk*
-
S35SAfdekstrook 12 modulen, wit (RAL9010)
€ 4,25 / Stuk* -
ZZ35SAfdekstrook vergrendelbaar 12 modulen, wit (RAL9010)
€ 8,75 / Stuk*
-
KM13APE/N-klemmenstrook 2 x 13 (6 x 16 mm² + 7 x 10 mm²)
€ 20,80 / Stuk* -
KM22APE/N-klemmenstrook 2 x 22 (10 x 16 mm² + 12 x 10 mm²)
€ 21,20 / Stuk* -
KM25APE/N-klemmenstrook 2 x 25 (11 x 16 mm² + 14 x 10 mm²)
€ 21,80 / Stuk*
-
UZ31M1Montageplaat 250 x 500 mm univers N
€ 55,60 / Stuk* -
UZ41M1Montageplaat 250 x 650 mm univers N
€ 74,60 / Stuk* -
UZ42M1Montageplaat 500 x 650 mm univers N
€ 93,60 / Stuk*
Technische eigenschappen
Aansluiting
-
Aantal leidinginvoeringen4
Installatie, montage
-
Geschikt voor buitengebruikNee
-
Gemonteerd opInbouwmontage, Holle wand
Stroom / temperatuur
-
Nominale stroom125 A
Samenstelling
-
Aantal DIN-rails8
-
Aantal verdelerrijen4
-
Aantal velden in de breedte2
-
Met slotNee
-
Heeft N -klemmenblokJa
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
Capaciteit
-
Aantal modulen96
Functies
-
Heeft beveiliging hoofdschakelaarNee
-
Met buisinvoerenJa
Afmetingen
-
Hoogte703 mm
-
Breedte603 mm
-
Diepte125 mm
-
Inbouwhoogte652 mm
-
Inbouwbreedte560 mm
-
Inbouwdiepte112 mm
-
Aantal breedte-eenheden24
Deksel, deur
-
Aantal kastdeuren1
-
Uitvoeringsvorm handgreepHandgreep met deurschild
-
Deur/deksel is transparantNee
Aansluitmogelijkheden
-
AansluitwijzeSchroefbevestiging
Materiaal
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
Veiligheid
-
BeschermingsklasseBeschermingsklasse II (dubbel geïsoleerd)
-
Slagvastheid IKIK09
-
IP-beschermingsklasse (Ingress Protection)IP30
-
Type slotZonder slot
-
Gloeidraad test850 °C
