Inbouwveldverdeler IP30, nismaat 507x315x112 mm, 36 modulen, geïsoleerd FWU31S
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Afdekplaat (reserve-onderdeel) 7 producten beschikbaar
-
Deur/bedieningspaneel 3 producten beschikbaar
-
Deursluiting 17 producten beschikbaar
-
Lakstift 1 producten beschikbaar
-
Doorvoerklemmenblok 1 producten beschikbaar
-
Bekijk meer 20 andere producten beschikbaar
Maak jouw systeem compleet
Technische eigenschappen
-
Aantal leidinginvoeringen2
-
Geschikt voor buitengebruikNee
-
Gemonteerd opInbouwmontage, Holle wand
-
Nominale stroom125 A
-
Aantal DIN-rails3
-
Aantal verdelerrijen3
-
Aantal velden in de breedte1
-
Met slotNee
-
Heeft N -klemmenblokJa
-
Heeft aarde-klemmenblokJa
-
Materiaal montageplaatNee
-
Aantal modulen36
-
Met buisinvoerenJa
-
Hoogte553 mm
-
Breedte353 mm
-
Diepte125 mm
-
Inbouwhoogte502 mm
-
Inbouwbreedte310 mm
-
Inbouwdiepte112 mm
-
Aantal breedte-eenheden12
-
Aantal kastdeuren1
-
Uitvoeringsvorm handgreepHandgreep met deurschild
-
Deur/deksel is transparantNee
-
MateriaalStaal
-
RAL-code9010
-
KleurHelderwit
-
BeschermingsklasseIsolatieklasse II
-
Slagvastheid IKIK09
-
IP-beschermingsklasse (Ingress Protection)IP30
-
Type slotZonder slot
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

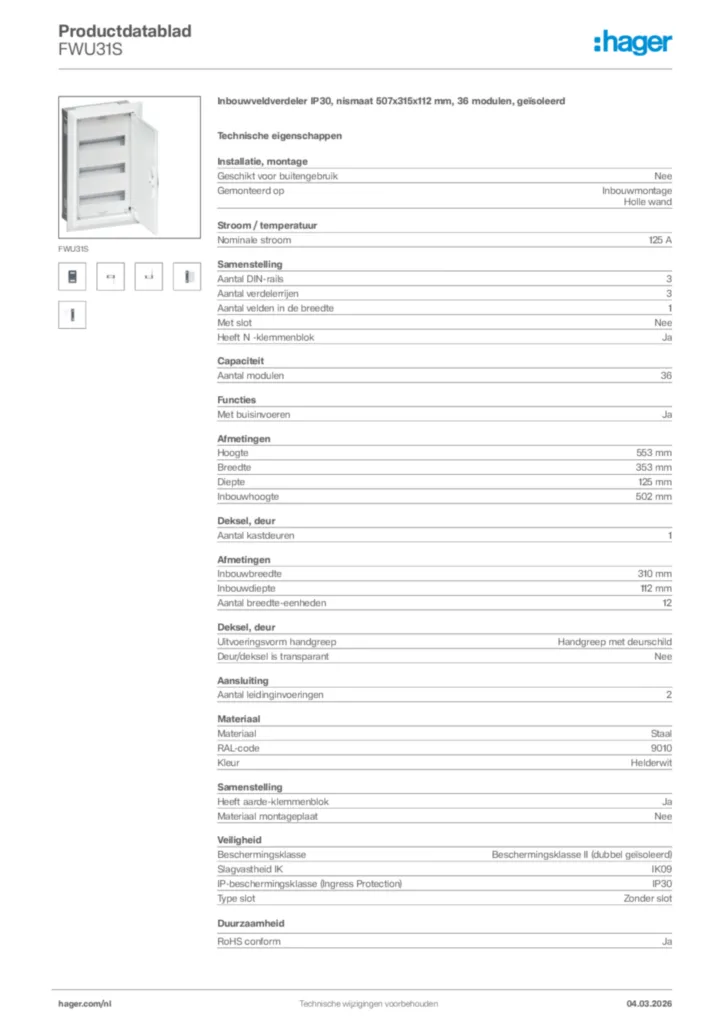

Afbeelding FWU31S
-
Instructiehandleiding
Instructiehandleiding International 2015-05-08
PDF673,51 kB -
Installatiehandleiding
Installatiehandleiding International 2021-12-08
PDF11,44 MB -
BIM Revit objecten
Range : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB, nl-NL 2022-05-04
RFA1,32 MBRange : FW. Switchboard IP30 with notch, with door and with DIN rail system. English - Non hosted family - REVIT Family 2020 - V2022
BIM Revit objecten en-GB, nl-NL 2022-05-04
RFA1,31 MB -
Handboek
Handboek en-GB 2023-04-11
PDF5,83 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2023-05-12
PDF332,34 kBDeclaration
Conformiteitsverklaring International 2022-08-29
PDF143,25 kBDeclaration
Conformiteitsverklaring International 2022-03-09
PDF1,44 MBDeclaration
Conformiteitsverklaring International 2021-01-08
PDF289,50 kB
