Magneetschakelaar 3P, 72 A bij AC-3, 24 VAC

EV072D

  • Power Contac­tors

Magneetschakelaar 3P, 72 A bij AC-3, 24 VAC EV072D

EAN-nummer
3250612236190
Verpakking
1 Stuk
Artikelgroep
G55
Brutoprijs
€ 380,00
/ Stuk *
€ 380,00
/ Stuk *
Vind wederverkoper

You have to log in with your myHager profile to see prices and to order.

Toevoegen aan lijst
Toevoegen aan lijst

Log in om een productlijst aan te maken

U moet zijn aangemeld bij uw myHager-account om productlijsten te maken

Account aanmaken Aanmelden
  • Bijpassende producten
  • Technische eigenschappen
  • Milieudocumenten
  • Downloads
  • Meer producten

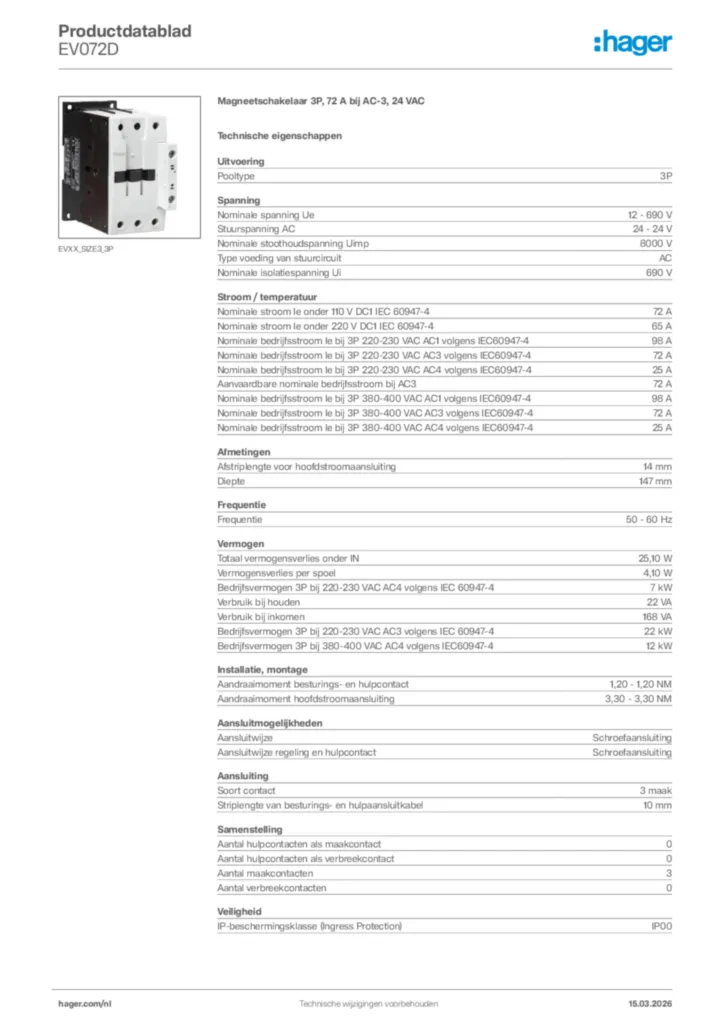

Download technische eigenschappen

Maak jouw systeem compleet

Optionele accessoires

  • Hulp­con­tact 2 producten beschikbaar
  • Toebe­horen 1 producten beschikbaar
  • RC netont­stoor­filter 1 producten beschikbaar
  • Hulp­con­tact­adapter 1 producten beschikbaar
  • Ther­misch over­be­las­tings­re­lais 4 producten beschikbaar

Maak jouw systeem compleet

  • Hulp­con­tact
  • Toebe­horen
  • RC netont­stoor­filter
  • Hulp­con­tact­adapter
  • Ther­misch over­be­las­tings­re­lais
  • EVA003

    Hulpcontactblok 1NO+1NC voor EV040…EV170, EVN063…EVN200
    € 14,00  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA004

    Hulpcontactblok 2NO+2NC voor EV040…EV170, EVN063…EVN200
    € 25,60  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA103

    Mechanische vergrendeling voor magneetschakelaars EV040…EV072, EVN063…EVN080
    € 19,00  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA206

    RC filter 24 VAC voor magneetschakelaars EV040…EV095, EVN063…EVN200
    € 24,70  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVA803

    Connectorblok motorbeveiligingsschakelaar voor magneetschakelaars EV040…EV072
    € 52,50  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB040C

    Thermisch overbelastingsrelais 24 - 40 A voor magneetschakelaars EV040…EV072
    € 161,00  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB057C

    Thermisch overbelastingsrelais 40 - 57 A voor magneetschakelaars EV040…EV072
    € 215,00  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB065C

    Thermisch overbelastingsrelais 50 - 65 A voor magneetschakelaars EV040…EV072
    € 215,00  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst
  • EVB075C

    Thermisch overbelastingsrelais 65 - 75 A voor magneetschakelaars EV040…EV072
    € 243,00  / Stuk*
    Toevoegen aan lijst
    Toevoegen aan lijst

Technische eigenschappen

Uitvoe­ring
  • Pool­type
    3P
Span­ning
  • Nomi­nale span­ning Ue
    690 - 690 V
  • Stuurs­pan­ning AC
    24 - 24 V
  • Nomi­nale stoot­houd­span­ning Uimp
    8000 V
  • Type voeding van stuur­cir­cuit
    AC
  • Nomi­nale isola­tie­span­ning Ui
    690 V
Stroom / tempe­ra­tuur
  • Nomi­nale stroom Ie onder 110 V DC1 IEC 60947-4
    72 A
  • Nomi­nale stroom Ie onder 220 V DC1 IEC 60947-4
    65 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 220-230 VAC AC1 volgens IEC60947-4
    98 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 220-230 VAC AC3 volgens IEC60947-4
    72 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 220-230 VAC AC4 volgens IEC60947-4
    25 A
  • Nomi­nale bedrijfs­stroom bij AC3
    72 - 72 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 380-400 VAC AC1 volgens IEC60947-4
    98 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 380-400 VAC AC3 volgens IEC60947-4
    72 A
  • Nomi­nale bedrijfs­stroom Ie bij 3P 380-400 VAC AC4 volgens IEC60947-4
    25 A
Afme­tingen
  • Afstri­plengte voor hoofd­stroomaansluiting
    14 mm
  • Diepte
    147 mm
Frequentie
  • Frequentie
    50 - 60 Hz
Vermogen
  • Vermo­gens­ver­lies bij nomi­nale stroom In
    25,10 W
  • Vermo­gens­ver­lies per spoel
    4,10 W
  • Bedrijfs­ver­mogen 3P bij 220-230 VAC AC4 volgens IEC 60947-4
    7 kW
  • Bedrijfs­ver­mogen 3P bij 220-230 VAC AC3 volgens IEC 60947-4
    22 kW
  • Bedrijfs­ver­mogen 3P bij 380-400 VAC AC4 volgens IEC60947-4
    12 kW
Installatie, montage
  • Aandraai­mo­ment bestu­rings- en hulp­con­tact
    1,20 - 1,20 NM
  • Aandraai­mo­ment hoofd­stroomaansluiting
    3,30 - 3,30 NM
Aansluitmogelijk­heden
  • Aansluit­wijze
    Schroefaansluiting
  • Aansluit­wijze rege­ling en hulp­con­tact
    Schroefaansluiting
Aansluiting
  • Soort contact
    3 maak
  • Stri­plengte van bestu­rings- en hulp­aan­sluit­kabel
    10 mm
Samen­stel­ling
  • Aantal hulp­con­tacten als maak­con­tact
    0
  • Aantal hulp­con­tacten als verbreek­con­tact
    0
  • Aantal maak­con­tacten
    3
  • Aantal verbreek­con­tacten
    0
Veilig­heid
  • IP-be­scher­mings­klasse (Ingress Protec­tion)
    IP00
Gebruiks­voor­waarden
  • Bedrijf­s­tem­pe­ra­tuur
    -25 - 60 °C
  • Graad van vervui­ling IEC 664
    3
  • Opslag-/­trans­port-­tem­pe­ra­tuur
    -40 - 80 °C

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja
REACH conform Ja

Certificeringen en documenten

PEP-document International 2020-09-10
PDF
329,20 kB
REACH declaration EV072D (english)
PDF
103,10 kB
RoHS declaration EV072D (english)
PDF
103,59 kB

Downloads

  • Afbeelding

    Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

    Afbeelding EV072D | Hager Nederland

    Afbeelding EV072D

  • Conformiteitsverklaring

    Afbeelding Declaration Of Conformity | Hager Nederland

    Declaration Of Conformity

    Conformiteitsverklaring en-GB 2023-12-12

    PDF
    421,30 kB
    Afbeelding Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications | Hager Nederland

    Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications

    Conformiteitsverklaring International 2021-03-01

    PDF
    60,48 kB
