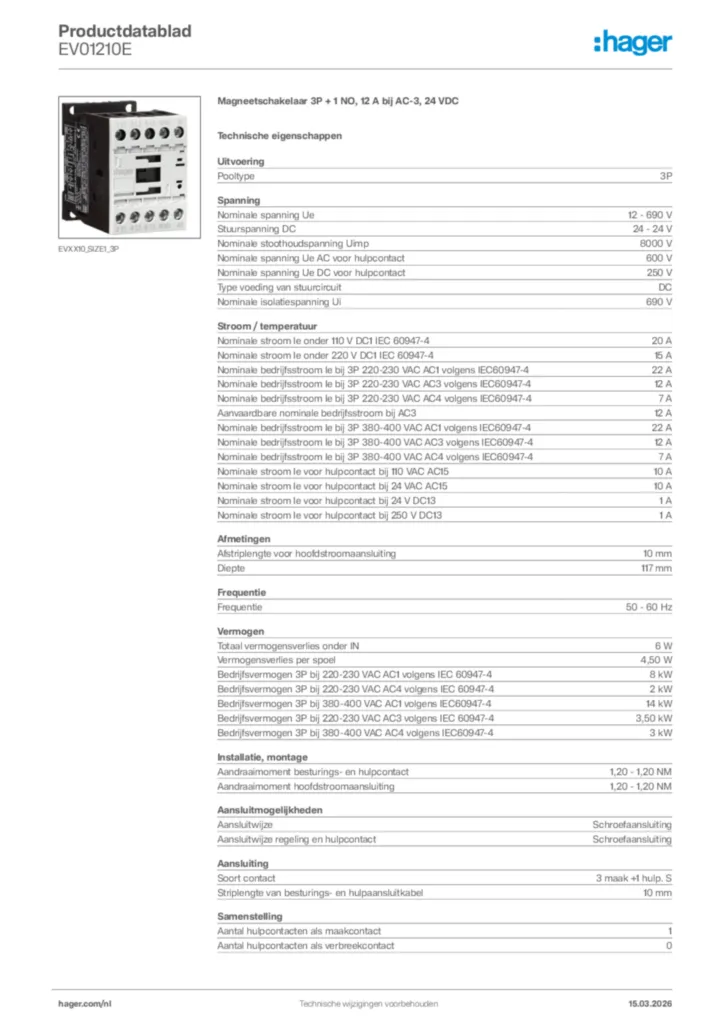

Magneetschakelaar 3P + 1 NO, 12 A bij AC-3, 24 VDC EV01210E

Name: EV01210E
Brand: Hager
SKU: EV01210E
Price: 74.4 EUR

Brutoprijs

€ 74,40

/ Stuk *

Vind wederverkoper

Bijpassende producten
Technische eigenschappen
Milieudocumenten
Downloads
Meer producten

Technische eigenschappen

Maak jouw systeem compleet

Thermisch overbelastingsrelais 12 producten beschikbaar
Toebehoren 1 producten beschikbaar
Hulpcontact 6 producten beschikbaar
Hulpcontactadapter 1 producten beschikbaar

Technische eigenschappen

Pooltype

3P

Nominale spanning Ue

12 - 690 V
Stuurspanning DC

24 - 24 V
Nominale stoothoudspanning Uimp

8000 V
Nominale spanning Ue AC voor hulpcontact

600 V
Nominale spanning Ue DC voor hulpcontact

250 V
Type voeding van stuurcircuit

DC
Nominale isolatiespanning Ui

690 V

Nominale stroom Ie onder 110 V DC1 IEC 60947-4

20 A
Nominale stroom Ie onder 220 V DC1 IEC 60947-4

15 A
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC1 volgens IEC60947-4

22 A
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC3 volgens IEC60947-4

12 A
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC4 volgens IEC60947-4

7 A
Aanvaardbare nominale bedrijfsstroom bij AC3

12 A
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC1 volgens IEC60947-4

22 A
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC3 volgens IEC60947-4

12 A
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC4 volgens IEC60947-4

7 A
Nominale stroom Ie voor hulpcontact bij 110 VAC AC15

10 A
Nominale stroom Ie voor hulpcontact bij 24 VAC AC15

10 A
Nominale stroom Ie voor hulpcontact bij 24 V DC13

1 A
Nominale stroom Ie voor hulpcontact bij 250 V DC13

1 A

Afstriplengte voor hoofdstroomaansluiting

10 mm
Diepte

117 mm

Frequentie

50 - 60 Hz

‌Totaal vermogensverlies onder IN

6 W
Vermogensverlies per spoel

4,50 W
Bedrijfsvermogen 3P bij 220-230 VAC AC1 volgens IEC 60947-4

8 kW
Bedrijfsvermogen 3P bij 220-230 VAC AC4 volgens IEC 60947-4

2 kW
Bedrijfsvermogen 3P bij 380-400 VAC AC1 volgens IEC60947-4

14 kW
Bedrijfsvermogen 3P bij 220-230 VAC AC3 volgens IEC 60947-4

3,50 kW
Bedrijfsvermogen 3P bij 380-400 VAC AC4 volgens IEC60947-4

3 kW

Aandraaimoment besturings- en hulpcontact

1,20 - 1,20 NM
Aandraaimoment hoofdstroomaansluiting

1,20 - 1,20 NM

Aansluitwijze

Schroefaansluiting
Aansluitwijze regeling en hulpcontact

Schroefaansluiting

Soort contact

3 maak +1 hulp. S
Striplengte van besturings- en hulpaansluitkabel

10 mm
Aansluitdoorsnede in-/uitgang met schroefaansluiting met soepele aders

0,75 - 4 mm²
Aansluitdoorsnede in-/uitgang met schroeven, voor massieve aders

0,75 - 4 mm²

Aantal hulpcontacten als maakcontact

1
Aantal hulpcontacten als verbreekcontact

0
Aantal maakcontacten

3
Aantal verbreekcontacten

0

IP-beschermingsklasse (Ingress Protection)

IP20

Bedrijfstemperatuur

-25 - 60 °C
Graad van vervuiling IEC 664

3
Opslag-/transport-temperatuur

-40 - 80 °C

Milieudocumenten

We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.

RoHS conform Ja

REACh-SVHC vrij Ja
