Magneetschakelaar 3P, 50 A bij AC-3, 24 VAC EV050D
EAN-nummer
3250612236138
Verpakking
1 Stuk
Artikelgroep
G55
Brutoprijs
€ 256,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Hulpcontact 2 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
RC netontstoorfilter 1 producten beschikbaar -
Hulpcontactadapter 1 producten beschikbaar -
Thermisch overbelastingsrelais 4 producten beschikbaar
Maak jouw systeem compleet
-
EVA003
Hulpcontactblok 1NO+1NC voor EV040…EV170, EVN063…EVN200
€ 14,00 / Stuk* -
EVA004Hulpcontactblok 2NO+2NC voor EV040…EV170, EVN063…EVN200
€ 25,60 / Stuk*
-
EVB040C
Thermisch overbelastingsrelais 24 - 40 A voor magneetschakelaars EV040…EV072
€ 161,00 / Stuk* -
EVB057C
Thermisch overbelastingsrelais 40 - 57 A voor magneetschakelaars EV040…EV072
€ 215,00 / Stuk* -
EVB065C
Thermisch overbelastingsrelais 50 - 65 A voor magneetschakelaars EV040…EV072
€ 215,00 / Stuk* -
EVB075C
Thermisch overbelastingsrelais 65 - 75 A voor magneetschakelaars EV040…EV072
€ 243,00 / Stuk*
Technische eigenschappen
Uitvoering
-
Pooltype3P
Spanning
-
Nominale spanning Ue690 - 690 V
-
Stuurspanning AC24 - 24 V
-
Nominale stoothoudspanning Uimp8000 V
-
Type voeding van stuurcircuitAC
-
Nominale isolatiespanning Ui690 V
Stroom / temperatuur
-
Nominale stroom Ie onder 110 V DC1 IEC 60947-450 A
-
Nominale stroom Ie onder 220 V DC1 IEC 60947-445 A
-
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC1 volgens IEC60947-480 A
-
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC3 volgens IEC60947-450 A
-
Nominale bedrijfsstroom Ie bij 3P 220-230 VAC AC4 volgens IEC60947-421 A
-
Nominale bedrijfsstroom bij AC350 - 50 A
-
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC1 volgens IEC60947-480 A
-
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC3 volgens IEC60947-450 A
-
Nominale bedrijfsstroom Ie bij 3P 380-400 VAC AC4 volgens IEC60947-421 A
Afmetingen
-
Afstriplengte voor hoofdstroomaansluiting14 mm
-
Diepte147 mm
Frequentie
-
Frequentie50 - 60 Hz
Vermogen
-
Vermogensverlies bij nominale stroom In14 W
-
Vermogensverlies per spoel4,10 W
-
Bedrijfsvermogen 3P bij 220-230 VAC AC1 volgens IEC 60947-430 kW
-
Bedrijfsvermogen 3P bij 220-230 VAC AC4 volgens IEC 60947-46 kW
-
Bedrijfsvermogen 3P bij 380-400 VAC AC1 volgens IEC60947-453 kW
-
Bedrijfsvermogen 3P bij 220-230 VAC AC3 volgens IEC 60947-415,50 kW
-
Bedrijfsvermogen 3P bij 380-400 VAC AC4 volgens IEC60947-410 kW
Installatie, montage
-
Aandraaimoment besturings- en hulpcontact1,20 - 1,20 NM
-
Aandraaimoment hoofdstroomaansluiting3,30 - 3,30 NM
Aansluitmogelijkheden
-
AansluitwijzeSchroefaansluiting
-
Aansluitwijze regeling en hulpcontactSchroefaansluiting
Aansluiting
-
Soort contact3 maak
-
Striplengte van besturings- en hulpaansluitkabel10 mm
Samenstelling
-
Aantal hulpcontacten als maakcontact0
-
Aantal hulpcontacten als verbreekcontact0
-
Aantal maakcontacten3
-
Aantal verbreekcontacten0
Veiligheid
-
IP-beschermingsklasse (Ingress Protection)IP00
Gebruiksvoorwaarden
-
Bedrijfstemperatuur-25 - 60 °C
-
Graad van vervuiling IEC 6643
-
Opslag-/transport-temperatuur-40 - 80 °C
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

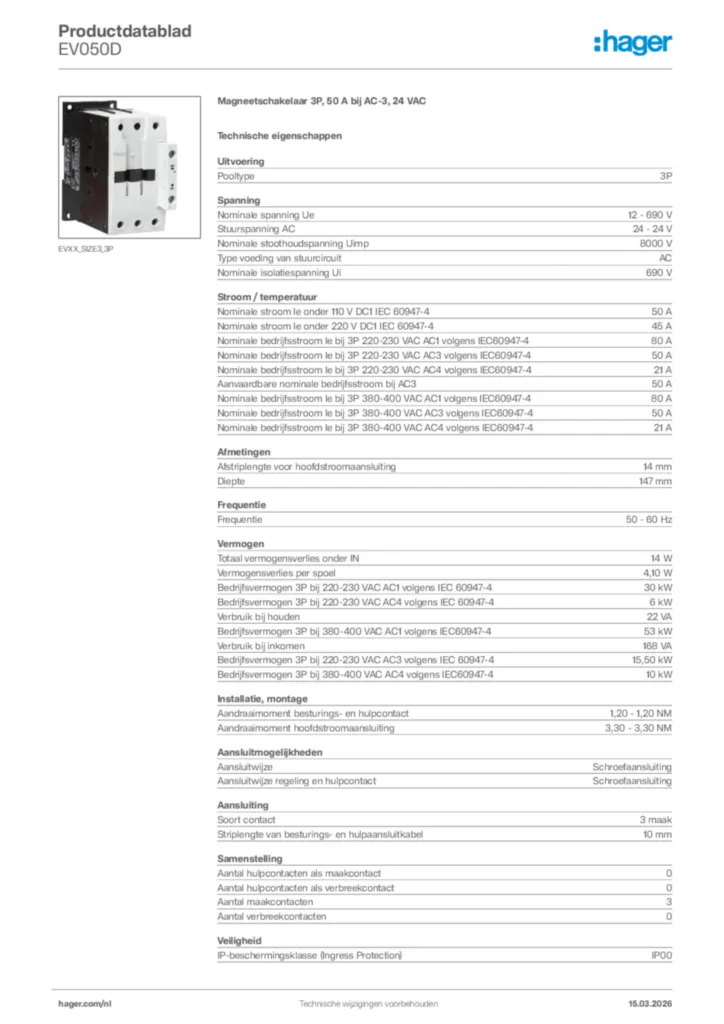

Afbeelding EV050D
-
Handleiding
Handleiding en-GB 2025-04-10
PDF4,12 MB -
Conformiteitsverklaring
Declaration Of Conformity
Conformiteitsverklaring en-GB 2023-12-12
PDF421,30 kB
Declaration of conformity for Contactors - Thermal relays - Auxiliary contacts- Accessories for commercial applications
Conformiteitsverklaring International 2021-03-01
PDF60,48 kB
Meer documentatie
