Nivelleerbare cassette, Q12, 244x244mm, diepte 15mm, kabeluitvoer, rvs EKQ120LE15
EAN-nummer
4012740028912
Verpakking
1 Stuk
Artikelgroep
3A7
Brutoprijs
€ 842,50
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Onmisbare accessoires
Optionele accessoires
-
Sparingmal vloercontactdozen 1 producten beschikbaar -
Deksel vloerinstallatiedoos 2 producten beschikbaar
Maak jouw systeem compleet
-
SEVQ12200
Sparingsmal tempex voor VQ12 244x244mm hoogte 200mm
€ 15,10 / Stuk*
-
UDM2244Q12
Montagedeksel voor UD grootte 2 gestanst Q12 244x244mm
€ 91,50 / Stuk* -
UDM3244Q12Montagedeksel voor UD grootte 3 gestanst Q12 244x244mm
€ 111,00 / Stuk*
Technische eigenschappen
Uitvoering
-
Met uitsparing vloerbedekkingJa
Vorm
-
VormKwadraatvorm
Afmetingen
-
Inbouwdiepte95 mm
-
Inbouwlengte244 mm
-
Inbouwbreedte244 mm
-
Hoogte77 mm
-
Nivelleerbereik95 - 282 mm
-
Nominale grootte244 mm
-
Dikte van tapijt uitsparing15 mm
Configuratie
-
Installatieformaat (vloerinstallatiesysteem)Q12
Samenstelling
-
Chassisdeel voor cassettesJa
-
Aantal in te bouwen/aan te sluiten apparaten12
-
Aantal outlets3
-
Aantal leidinguitlaten1
Gebruiksvoorwaarden
-
Verticale belasting uitgeoefend over een groot oppervlak (zware belasting)5 kN
-
Verticale belasting uitgeoefend op een klein oppervlak3 kN
Installatie, montage
-
Geschikt voor verzonken montage in de vloerJa
-
Geschikt voor verhoogde vloerinstallatieJa
Instructies
-
Onderhoud van vloerDroog
Materiaal
-
Kleur leidinguitvoerRVS
-
MateriaalRVS
Functies
-
Geschikt voor vloergootJa
Veiligheid
-
Slagvastheid IKIK10
-
IP-beschermingsklasse (Ingress Protection)IP20
-
Beschermingsklasse in ongebruikte toestandIP30
-
HalogeenvrijJa
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

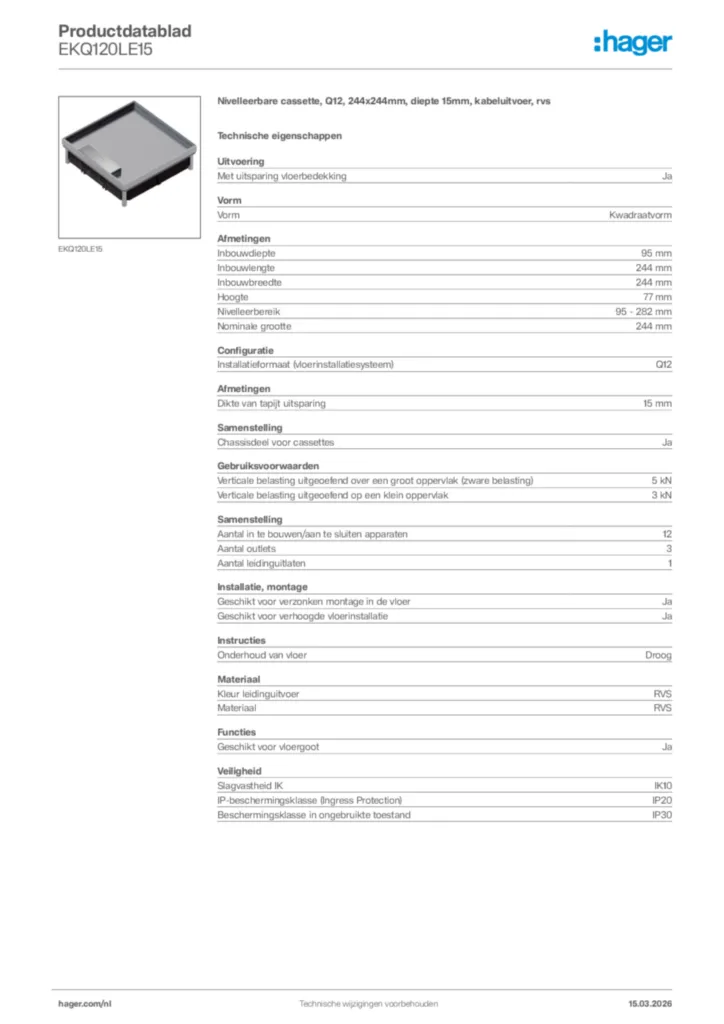

Afbeelding EKQ120LE15
-
Installatiehandleiding
Installatiehandleiding International 2022-08-29
PDF4,17 MB -
Technische appendix (enkel product)
Floor installations systems, Impact noise properties
Technische appendix (enkel product) en-GB 2024-10-07
PDF578,05 kB
Floor installation systems, Information for the floor layer
Technische appendix (enkel product) en-GB 2023-06-16
PDF2,59 MB -
Software
Cable Management Revit Plugin
MSI50,17 MB -
DXF-bestanden
DXF-bestanden International 2025-01-22
DXF786,16 kB -
STEP-bestanden
STEP-bestanden International 2024-12-11
STP535,08 kB -
Product Drawing
Product drawing
Product Drawing International 2022-12-09
PDF164,99 kB -
Handboek
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN_HANDBOOK
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
PDF99,70 MB
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_HANDBOOK
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_2024-12_HANDBOOK
PDF21,12 MB -
Conformiteitsverklaring
Conformiteitsverklaring en-GB, de-DE 2023-07-12
PDF594,89 kB
