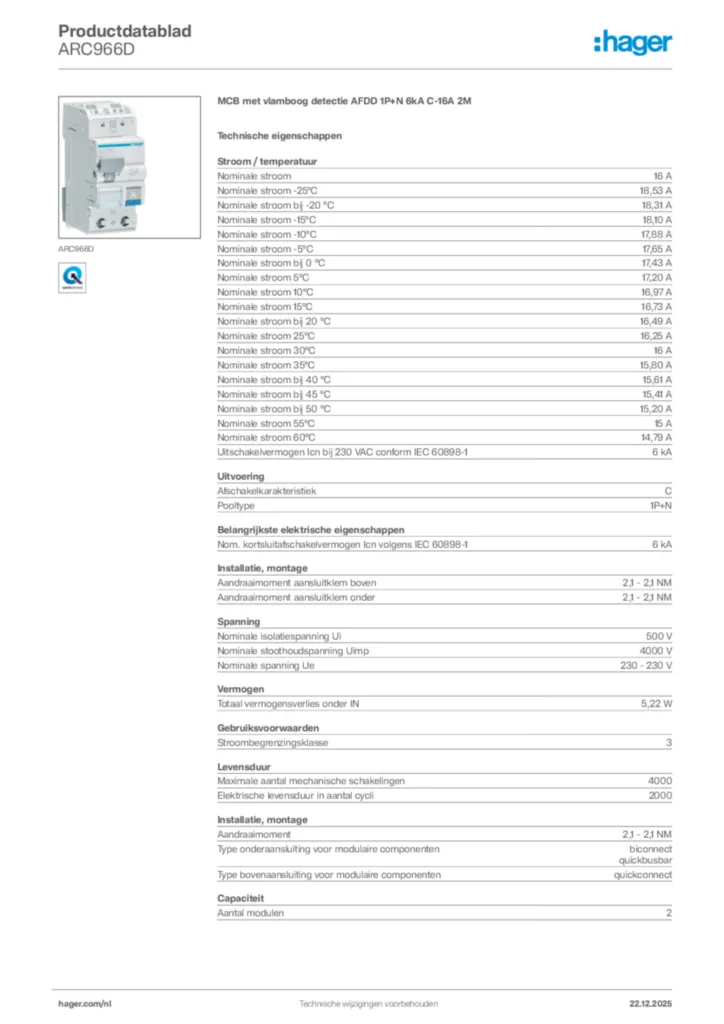

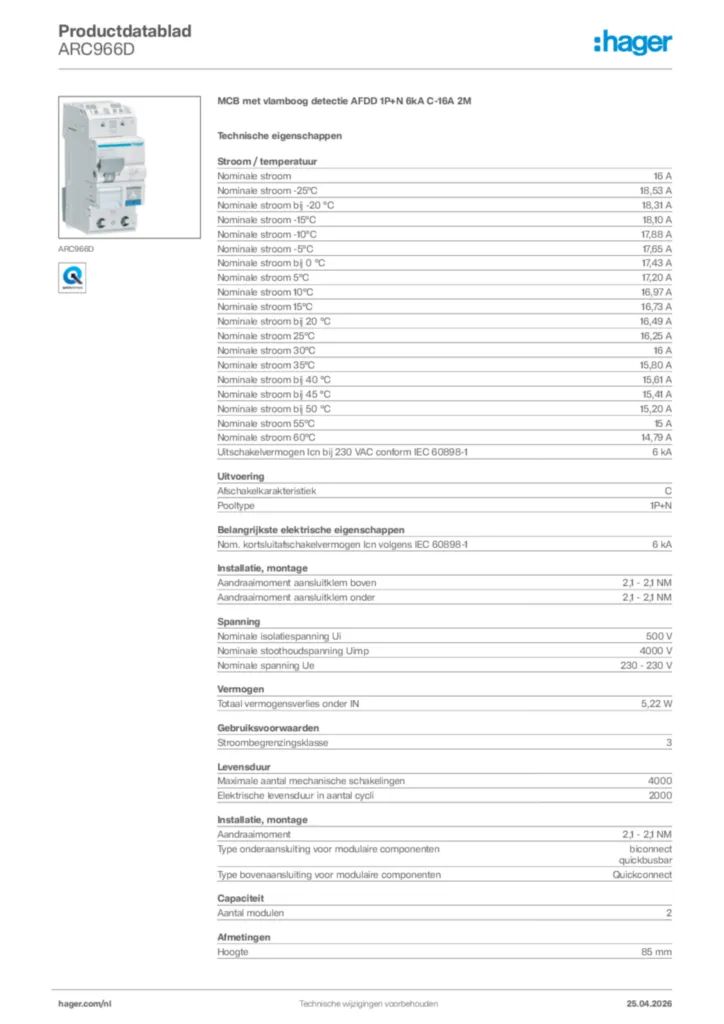

MCB met vlamboog detectie AFDD 1P+N 6kA C-16A 2M ARC966D
EAN-nummer
3250611013211
Verpakking
1 Stuk
Artikelgroep
D84
Brutoprijs
€ 257,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Optionele accessoires
-
Toebehoren 1 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Hangslot 1 producten beschikbaar -
Bekijk meer 9 andere producten beschikbaar
Maak jouw systeem compleet
-
LZ060
Afstandsstuk in verband met warmte, 0,5 module
€ 5,50 / Stuk*
-
MZ201
Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 44,50 / Stuk* -
MZ202Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 47,20 / Stuk*
-
S014
Hangslot voor MZN175 incl. 3 sleutels
€ 7,75 / Stuk*
-
AZ002Klemafdekking aardlekautomaat 2 modulen
€ 21,20 / Stuk*
-
KDN263AKamrail vork 2-polig 10 mm² 12 modulen
€ 19,90 / Stuk* -
KDN263BKamrail vork 2-polig 10 mm² 56 modulen
€ 73,80 / Stuk* -
KDN280AKamrail vork 2-polig 16 mm² 12 modulen
€ 22,30 / Stuk* -
KDN280BKamrail vork 2-polig 16 mm² 56 modulen
€ 87,50 / Stuk* -
KDN451DKamrail vork 3x(P+N) 16 mm² 12 modulen
€ 40,90 / Stuk* -
KDN451EKamrail vork 3x(P+N) 16 mm² 54 modulen
€ 147,00 / Stuk*
-
KZN023Eindkap voor 2- en 3-p kamrail (KDN-serie; 10 en 16 mm²)
€ 1,10 / Stuk* -
KZN024Eindkap voor 4-polige kamrail (KDN-serie)
€ 1,30 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom16 A
-
Nominale stroom -25°C18,53 A
-
Nominale stroom bij -20 °C18,31 A
-
Nominale stroom -15°C18,10 A
-
Nominale stroom -10°C17,88 A
-
Nominale stroom -5°C17,65 A
-
Nominale stroom bij 0 °C17,43 A
-
Nominale stroom 5°C17,20 A
-
Nominale stroom 10°C16,97 A
-
Nominale stroom 15°C16,73 A
-
Nominale stroom bij 20°C16,49 A
-
Nominale stroom 25°C16,25 A
-
Nominale stroom 30°C16 A
-
Nominale stroom 35°C15,80 A
-
Nominale stroom bij 40°C15,61 A
-
Nominale stroom bij 45°C15,41 A
-
Nominale stroom bij 50°C15,20 A
-
Nominale stroom 55°C15 A
-
Nominale stroom 60°C14,79 A
Uitvoering
-
AfschakelkarakteristiekC
-
Pooltype1P+N
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
Spanning
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
Vermogen
-
Vermogensverlies bij nominale stroom In5,22 W
Gebruiksvoorwaarden
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 60 °C
-
Opslag-/transport-temperatuur-40 - 70 °C
Levensduur
-
Maximale aantal mechanische schakelingen4000
-
Elektrische levensduur in aantal cycli2000
Installatie, montage
-
Type onderaansluiting voor modulaire componentenbiconnect, quickbusbar
-
Type bovenaansluiting voor modulaire componentenquickconnect
Capaciteit
-
Aantal modulen2
Afmetingen
-
Hoogte85 mm
-
Breedte35,50 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ARC966D
-
Installatiehandleiding
Installatiehandleiding en-GB, fi-FI, de-DE, nl-NL 2023-05-30
PDF775,85 kB
Installatiehandleiding en-GB, fi-FI, de-DE 2019-05-02
PDF830,83 kB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2020-02-25
PDF150,74 kB
