MCB met vlamboog detectie AFDD 1P+N 6kA B-10A 2M ARC910D
EAN-nummer
3250611012658
Verpakking
1 Stuk
Artikelgroep
D84
Brutoprijs
€ 248,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een wederverkoper
Selecteer uw dealer om toegang te krijgen tot uw professionele prijzen en koop online
Maak jouw systeem compleet
Optionele accessoires
-
Kamrail 6 producten beschikbaar -
Toebehoren 1 producten beschikbaar -
Nulspanningsspoel 2 producten beschikbaar -
Shunt afschakeling 2 producten beschikbaar -
Hulpcontactblok 2 producten beschikbaar -
Toebehoren kamrails 2 producten beschikbaar
Maak jouw systeem compleet
-
KDN263B
Kamrail vork 2-polig 10 mm² 56 modulen
€ 73,80 / Stuk* -
KDN451DKamrail vork 3x(P+N) 16 mm² 12 modulen
€ 37,60 / Stuk* -
KDN263AKamrail vork 2-polig 10 mm² 12 modulen
€ 19,90 / Stuk* -
KDN280AKamrail vork 2-polig 16 mm² 12 modulen
€ 22,30 / Stuk* -
KDN280BKamrail vork 2-polig 16 mm² 56 modulen
€ 87,50 / Stuk* -
KDN451EKamrail vork 3x(P+N) 16 mm² 54 modulen
€ 135,00 / Stuk*
-
LZ060
Afstandsstuk in verband met warmte, 0, 5 module
€ 5,65 / Stuk*
-
MZ202
Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 48,20 / Stuk* -
MZ201Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 45,40 / Stuk*
-
KZN023
Eindkap voor 2- en 3-polige kamrail (KDN-serie; 10 en 16 mm²)
€ 1,10 / Stuk* -
KZN024Eindkap voor 4-polige kamrail (KDN-serie)
€ 1,30 / Stuk*
-
AZ002Klemafdekking aardlekautomaat 2 modulen
€ 21,60 / Stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom10 A
-
Nominale stroom -25°C12,02 A
-
Nominale stroom bij -20 °C11,85 A
-
Nominale stroom -15°C11,68 A
-
Nominale stroom -10°C11,50 A
-
Nominale stroom -5°C11,33 A
-
Nominale stroom bij 0 °C11,15 A
-
Nominale stroom 5°C10,97 A
-
Nominale stroom 10°C10,78 A
-
Nominale stroom 15°C10,59 A
-
Nominale stroom bij 20 °C10,40 A
-
Nominale stroom 25°C10,20 A
-
Nominale stroom 30°C10 A
-
Nominale stroom 35°C9,86 A
-
Nominale stroom bij 40 °C9,71 A
-
Nominale stroom bij 45 °C9,56 A
-
Nominale stroom bij 50 °C9,41 A
-
Nominale stroom 55°C9,26 A
-
Nominale stroom 60°C9,10 A
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-16 kA
Uitvoering
-
AfschakelkarakteristiekB
-
Pooltype1P+N
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-16 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2,1 - 2,1 NM
-
Aandraaimoment aansluitklem onder2,1 - 2,1 NM
-
Aandraaimoment2,1 - 2,1 NM
-
Type onderaansluiting voor modulaire componentenbiconnect, quickbusbar
-
Type bovenaansluiting voor modulaire componentenquickconnect
Spanning
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Nominale spanning Ue230 - 230 V
Vermogen
-
Totaal vermogensverlies onder IN2,65 W
Gebruiksvoorwaarden
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 60 °C
-
Opslag-/transport-temperatuur-40 - 70 °C
Levensduur
-
Maximale aantal mechanische schakelingen4000
-
Elektrische levensduur in aantal cycli2000
Capaciteit
-
Aantal modulen2
Afmetingen
-
Hoogte85 mm
-
Breedte35,50 mm
-
Diepte70 mm
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ARC910D
-

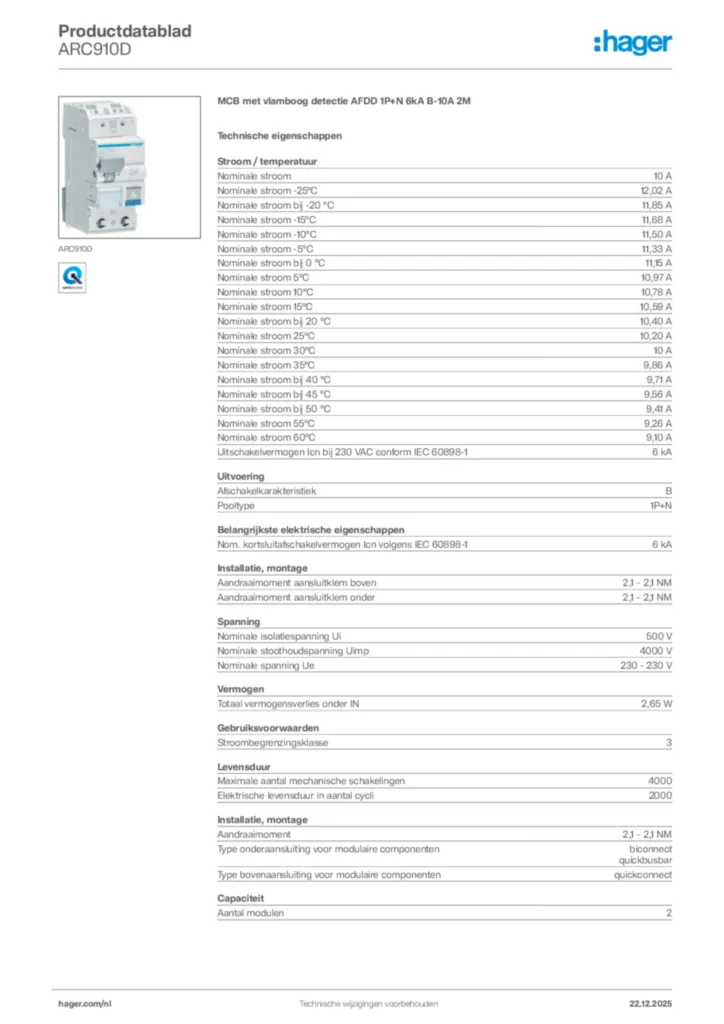

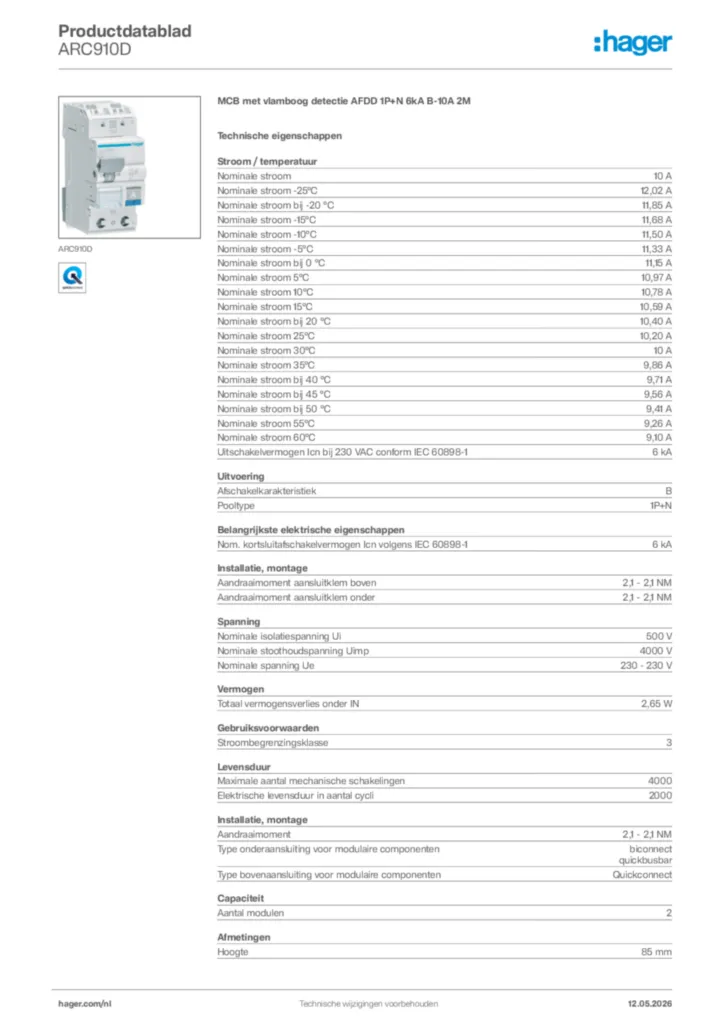

Product datasheet
