MCB met vlamboog detectie AFDD 1P+N 10kA C-20A 2M ARC570D
Brutoprijs
€ 290,00
/ stuk
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Kamrail 6 product.page.accessories.products-available -
Toebehoren 1 product.page.accessories.products-available -
Nulspanningsspoel 1 product.page.accessories.products-available -
Shunt afschakeling 2 product.page.accessories.products-available -
Hulpcontactblok 2 product.page.accessories.products-available -
Afschermkap 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
KDN263B
Kamrail vork 2-polig 10 mm² 56 modulen
€ 79,90 / stuk* -
KDN280BKamrail vork 2-polig 16 mm² 56 modulen
€ 94,70 / stuk* -
KDN451EKamrail vork 3x(P+N) 16 mm² 54 modulen
€ 146,00 / stuk* -
KDN451DKamrail vork 3x(P+N) 16 mm² 12 modulen
€ 40,70 / stuk* -
KDN280AKamrail vork 2-polig 16 mm² 12 modulen
€ 24,10 / stuk* -
KDN263AKamrail vork 2-polig 10 mm² 12 modulen
€ 21,50 / stuk*
-
LZ060
Afstandsstuk in verband met warmte, 0, 5 module
€ 6,15 / stuk*
-
MZ202
Foutsignaalcontact 1 maak + 1 verbreek SD 6 A 240 V AC
€ 51,70 / stuk* -
MZ201Hulpcontact 1 maak + 1 verbreek CA 6 A 240 V AC
€ 48,70 / stuk*
-
AZ002
Klemafdekking aardlekautomaat 2 modulen
€ 23,40 / stuk*
-
KZN024Eindkap voor 4-polige kamrail (KDN-serie)
€ 1,40 / stuk* -
KZN023Eindkap voor 2- en 3-polige kamrail (KDN-serie; 10 en 16 mm²)
€ 1,20 / stuk*
Technische eigenschappen
Stroom / temperatuur
-
Nominale stroom IN20 A
-
Nominale stroom bij -25 °C22,74 A
-
Nominale stroom bij -20 °C22,49 A
-
Nominale stroom bij -15 °C22,24 A
-
Nominale stroom bij -10 °C21,99 A
-
Nominale stroom bij -5 °C21,74 A
-
Nominale stroom bij 0 °C21,49 A
-
Nominale stroom bij 5 °C21,24 A
-
Nominale stroom bij 10 °C21 A
-
Nominale stroom bij 15 °C20,75 A
-
Nominale stroom bij 20 °C20,5 A
-
Nominale stroom bij 25 °C20,25 A
-
Nominale stroom bij 30 °C20 A
-
Nominale stroom bij 35 °C19,8 A
-
Nominale stroom bij 40 °C19,59 A
-
Nominale stroom bij 45 °C19,39 A
-
Nominale stroom bij 50 °C19,18 A
-
Nominale stroom bij 55 °C18,98 A
-
Nominale stroom bij 60 °C18,77 A
-
Uitschakelvermogen Icn bij 230 VAC conform IEC 60898-110 kA
Uitvoering
-
AfschakelkarakteristiekC
-
Aantal polen2
-
Pooltype1P+N
Belangrijkste elektrische eigenschappen
-
Nom. kortsluitafschakelvermogen Icn volgens IEC 60898-110 kA
Installatie, montage
-
Aandraaimoment aansluitklem boven2 - 2 NM
-
Aandraaimoment aansluitklem onder2 - 2 NM
-
Aandraaimoment2 - 2 NM
-
Type onderaansluiting voor modulaire componentenbiconnect
-
Type bovenaansluiting voor modulaire componentenSchroefaansluiting
Spanning
-
Nominale isolatiespanning Ui500 V
-
Nominale stoothoudspanning Uimp4000 V
-
Nominale spanning Ue230 - 230 V
Vermogen
-
Vermogensverlies bij IN5,20 W
Gebruiksvoorwaarden
-
Stroombegrenzingsklasse3
-
Bedrijfstemperatuur-25 - 60 °C
-
Opslag-/transport-temperatuur-40 - 70 °C
Levensduur
-
Maximale aantal mechanische schakelingen4000
-
Elektrische levensduur in aantal cycli2000
Capaciteit
-
Aantal modulen2
Afmetingen
-
Hoogte85 mm
-
Breedte35,50 mm
-
Diepte70 mm
Aansluiting
-
Aansluitdoorsnede uitgangen met schroefaansluiting met soepele aders1 - 16 mm²
-
Aansluitdoorsnede uitgangen schroefaansluiting met massieve aders1,5 - 25,0 mm²
-
Aansluitdoorsnede ingangen met schroefaansluiting met soepele aders1 - 16 mm²
-
Aansluitdoorsnede in-/uitgang schroeftechniek met massieve aders1,5 - 25,0 mm²
Frequentie
-
Frequentie50 - 50 Hz
Downloaden
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.
Afbeelding ARC570D
-

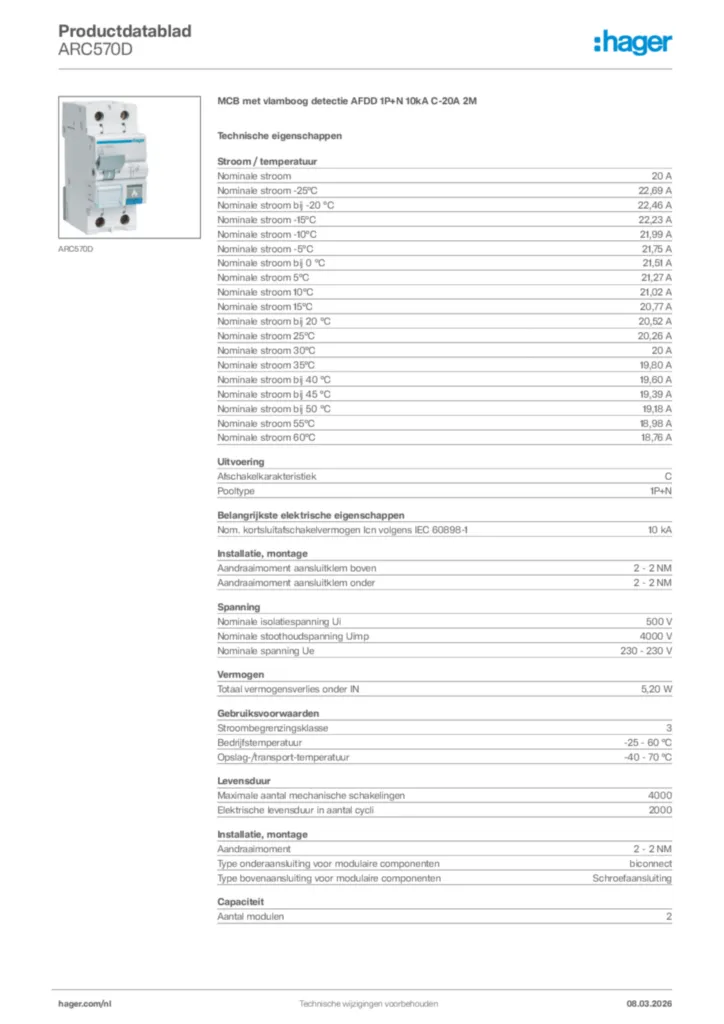

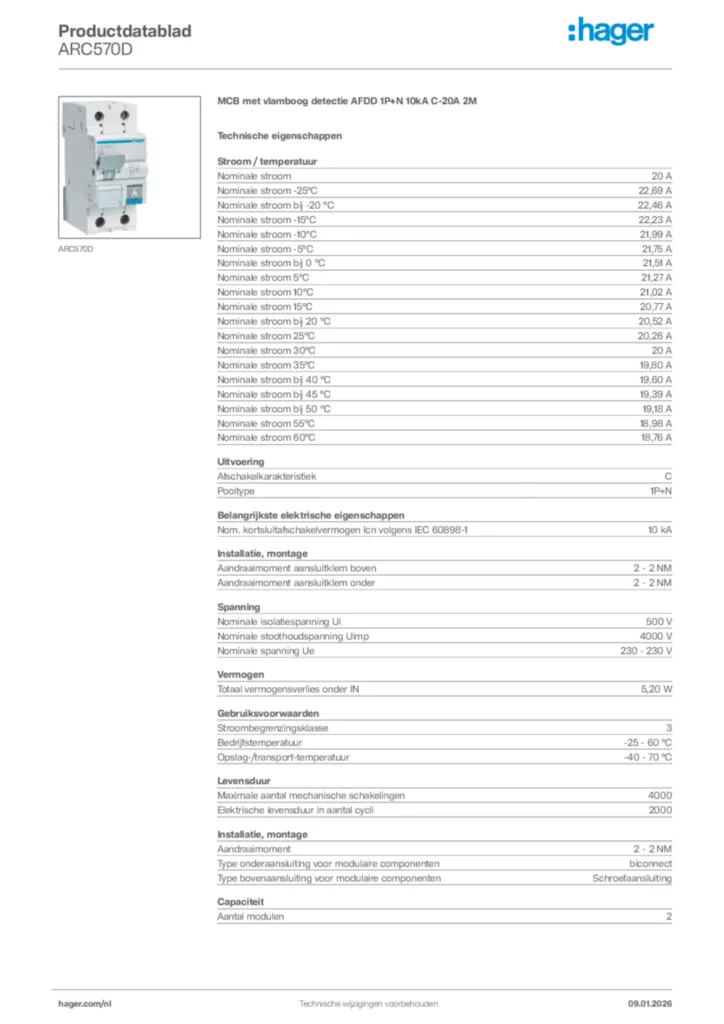

GeneratedProductDatasheet
