Kader boven & onder, q. evo, b700x d800mm FN013EW
EAN-nummer
3250612772018
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Lege verdeelkast 2 producten beschikbaar -
Bovenplaat voor verdeelkast 7 producten beschikbaar -
Bedradingskanalen 1 producten beschikbaar -
Installatiegoot 1 producten beschikbaar -
Kit voor inbouwapparatuur 30 producten beschikbaar -
Meer toebehoren 204 andere producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
FN7060R
Geventileerd dakIP31, quadro.system, 700x600mm
-
FN7080R
Geventileerd dakIP31, quadro.system, 700x800mm
-
FN073EVolle kabelinvoerplaat b.700mm d.800mm
-
FN60TBPWDak- en bodemplaat, quadro evo b600mm
-
FN7080RWNGeventileerd dak IP31 quadro evo 700x800
-
FN7080VTWGeventileerd bovenpaneel IP30 quadro evo 700x800
-
UC815Vierpolige steun met trapniveau voor cu baren
-
UC162P
kit 1xBM Quadro.system H3+P160, 600x200, horizontaal
-
UC162XDKit 1 x X160 verticaal, quadro evo, 600x200mm
-
UC163P
kit 2xBM Quadro.system H3+P160, 600x300, verticaal
-
UC163PDkit 3x4P/3x3P BM Quadro.system H3+P160, 600x300, verticaal
-
UC183HIKit schalkelaar, quadro evo, 125/400A 800x300mm
-
UC183HICKit gemotoriseerde omschakelaar HIC, quadro evo, 63/160A 800x300mm
-
UC183PNKit 3 x h3+ P160 horizontaal, quadro evo, 800x300mm
-
UC183XKit 3 x X160 verticaal, quadro evo, 800x300mm
-
UC2080MDKit DIN-rail voor modulaire app., quadro.evo 200x800mm
-
UC2080MPInterne montageplaat, quadro evo, 200x800mm
-
UC243EMkit 3xMCB 92x92, quadro ystem, 800x200 mm
-
UC282PRNKit 1xP250 met differentieel, horizontaal, quadro evo 800x200mm
-
UC283HAKit schakelaar HA, quadro evo, 160/250A 800x300mm
-
UC283PDN
Kit 4xP250 verticaal, quadro.evo, 800x300mm
-
UC283PMNKit 3xP250 gemotoriseerd, verticaal, 800x300mm
-
UC283PNKit 3xP250 verticaal, quadro evo, 800x300mm
-
UC483HIKit schalkelaar, quadro evo, 630A 800x300mm
-
UC483HICKit gemotoriseerde omschakelaar HIC, quadro evo, 250/630A 800x300mm
-
UC483PRNKit 1xP630 met differentieel, horizontaal, quadro evo ,800x300mm
-
UC484XDNKit 3xX630, verticaal, quadro evo, 800x400mm
-
FN093EOpen kabelinvoerplaat b.700mm d.800mm
-
FN7080ALVolle kabelinvoerplaat in AL, quadro evo, 700x800
-
FN7080DRVoorgeboorde kabelinvoerplaat, bodem, quadro evo, 700x800
-
FZ402Kabelinvoerflens IP55 universeel
-
FZ402ALKabelinvoerplaat alu voor quadro+
-
FZ406MKabelinvoerflens, metrische voorstanzingen voor wartels, 13xM20 + 2xM20/M25,IP55
-
FZ407MKabelinvoerflens, metrische voorstanzingen voor wartels, 6x M25 + 2x M25/32,IP55
-
FZ408MKabelinvoerflens IP54, 2xM25/M32 + 1xM50/63/75
-
FZ422Kabelinvoerflens IP55 gesloten, staal
-
UC000HTSHorizontale steun bedradingskanaal, q. evo, 6 stuks
-
FN506EVolle deur h.1900mm voor cel b.700mm
-
FN516EDoorzichtige deur h.1900mm voor cel b.700mm
-
FN517E
Porta transparente a.2100 l.700
-
FN6020FDWGeschroefde modulaire afdekplaat, quadro evo, 600x200mm
-
FN8020MDWModulaire deur met DIN-rail, quadro evo 800x200mm
-
FN8020PDWModulaire deur, quadro evo 800x200mm
-
FN8030PDWModulaire deur, quadro evo 800x300mm
-
FN8040PDWModulaire deur, quadro evo 800x400mm
-
FN8040PGW
Doorzichtige modulaire deur, quadro evo 800x400mm
-
FN8060PDW
Modulaire deur, quadro evo 800x600mm
-
FN8060PGW
Doorzichtige modulaire deur, quadro evo 800x600mm
-
FN276EDWPainel frente/fundo vent. a.1900 l.700
-
FN277EDWPainel frente/fundo vent. a.2100 l.700
-
FN947EAfdekplaat quadro+ om opening te sluiten tussen 2 cellen d 700mm
-
UC240Volle afdekplaat h75 x b800mm quadro4 - quadro5 - quadro+
-
UC241Volle afdekplaat h50 x b800mm quadro4 - quadro5 - quadro+
-
UC242Volle afdekplaat h150 x b800mm quadro4 - quadro5 - quadro+
-
UC243Volle afdekplaat h200 x b800mm quadro4 - quadro5 - quadro+
-
UC244Volle afdekplaat h300 x b800mm quadro4 -quadro5-quadro+
-
UC245Volle afdekplaat h400 x b800mm quadro4 -quadro5-quadro+
-
UC246Volle afdekplaat h600 x b800mm quadro4 -quadro5-quadro+
-
UC247Volle afdekplaat, quadro.evo, voorkant, 800x800mm
-
UC249Volle afdekplaat h 100 x b 800mm Quadro4 - Quadro5 - Quadro+
-
UC297Volle afdekplaat, quadro evo, 800x400mm
-
UC6010PLAfdekplaat voor ventilatie, quadro system, 600x100mm
-
UC6020PL
Afdekplaat voor ventilatie, quadro system, 600x200mm
-
UC803040FPGeventileerde afdekplaat, quadro evo, 800x300x400mm
-
UC8040FPGeventileerde afdekplaat, quadro evo, B800 D400mm
-
UC1000VVerticaal tussenschot, q. evo 800/1000A
-
UC1080FULCompleet zijdelings tussenschot, q. evo, 100x800
-
UC150FLZijdelings frontaal tussenschot, q. evo, H150
-
UC1580BLZijdelings tussenschot achteraan, q. evo, 150x800
-
UC1580FULCompleet zijdelings tussenschot, q. evo, 150x800
-
UC1600VVerticaal tussenschot, q. evo, 1250/1600A
-
UC200FLZijdelings frontaal tussenschot, q. evo, H200
-
UC2080BLZijdelings tussenschot achteraan, q. evo, 200x800
-
UC2080FULCompleet zijdelings tussenschot, q. evo, 200x800
-
UC300FLZijdelings frontaal tussenschot, q. evo, H300
-
UC3080BLZijdelings tussenschot achteraan, q. evo, 300x800
-
UC3080FULCompleet zijdelings tussenschot, q. evo, 300x800
-
UC400FLFrontaal zijdelings tussenschot, q. evo, H400
-
UC4080BLZijdelings tussenschot achteraan, q. evo, 400x800
-
UC4080FULCompleet zijdelings tussenschot, q. evo, 400x800
-
UC600FHFrontaal horizontaal tussenschot, q. evo, b600
-
UC600FLFrontaal zijdelings tussenschot, q. evo, H600
-
UC6030FMDKit voor scheiding van modulaire app., q. evo, 600x300
-
UC6040BHHorizontaal tussenschot achteraan, q. evo, 600x400
-
UC6080BLZijdelings tussenschot achteraan, q. evo, 600x800
-
UC600BBDwarsprofiel barentstel, q. evo, B600mm
-
UC700BB
Dwarsprofiel barentstel, q. evo, B700mm
-
UC800BB
Draagsteun voor barenstel voor quadro evo, B 800mm
-
UC811Verticaal barenstel lengte 250mm
-
UC820Vierpolige steun voor cu baren plat
-
UC822Eindsteun 1 of 2 baren op smalle zijde
-
UC823Steun 1 of 2 baren op smalle zijde
-
UC824Steun 1 of 2 baren op smalle zijde
-
UC825Eindsteun 1 of 2 baren op smalle zijde
-
UC830Vierpolige steunen voor cu baren 20x5mm
-
FN1970AFAfwerkingskader, q evo, 1900x750
-
FN2170AF
Afwerkingskader, q evo, 1900x700
-
FN406EKader, quadro plus, 1900x700-1000mm, RAL7042
-
FN407EKader, quadro plus, 2100x700-1000mm, RAL7042
-
FN943EAfdekplaat d.600mm
-
FN944EAfdekplaat d.800mm
-
UC296
Diepe afdekplaat, voor metalen kast quadro evo, 300x800mm
-
UC298Diepe afdekplaat voor metalen kast quadro evo, 600x800mm
-
FN950Kit laterale verbinding
-
UC000FUBevestiqinqssteun voor geperfor. rail, q. evo
-
UC000XHPMontagekit klasse II voor H3 & H3+
-
UC600FUGeperforeerde C-profiel, q. evo, B600mm
-
UC700FUGeperforeerde C-profiel, q. evo, B700mm
-
UC821Bevestigingshoeksteun
-
UC835XHPIsolator M8x35mm
-
UC856EZelfborendeschroeven M6*10 (zakje van 25 schroeven)
-
UC969Clipsmoeren en schroeven M5
-
KS72CCu baar 1000mm
-
UC832Cu baar 20x5mm met schroefdraad M6 lengte 1000mm
-
UC842Cu baar 32x5mm met schroefdraad M6 lengte 1000mm
-
UC844Geperforeerde cu baar M10 50x5mm lengte 1750mm
-
UC844EGeperforeerde Cu-baar 50 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC918125ALAluminium barenstel, q. evo, L1800 1250A
-
UC918160ALAluminium barenstel, q. evo, L1800 2000A
-
UC91880ALAluminium barenstel, q. evo, L1800 800A
-
UC920125ALAluminium barenstel, q. evo, L2000 1250A
-
UC920160ALAluminium barenstel, q. evo, L2000 2000A
-
UC92080ALAluminium barenstel, q. evo, L2000 800A
-
UC922Geperforeerde cu baar M10 63x5mm lengte 1750mm
-
UC922EGeperforeerde Cu-baar 60 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC966Geperforeerde cu baar M10 80x5mm lengte 1750mm
-
UC966EGeperforeerde Cu-baar 80 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC967Geperforeerde cu baar M10 100x5mm lengte 1750mm
-
UC967EGeperforeerde Cu-baar 100 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UM92WOmhulde cu baar soepel 32x6mm 630A lengte 2000mm
-
UM92X
Omhulde cu baar soepel 20x2mm 160A lengte 2000mm
-
UM92Y
Omhulde cu baar soepel 20x3mm 250A lengte 2000mm
-
A09900Symmetrische rail h.15mm l.2000mm
-
A099BDIN-rail lengte 2000 mm, hoogte 15 mm, symmetrisch, geperforeerd
-
FN046EWStel van 4 montagestijlen, q. evo, H1900mm
-
FN1900PDPerfil p/fixação portas mod. a.1900
-
FN2100PDPerfil p/fixação portas mod. a.2100
-
FX292Horizontale verdeelstijl, q. evo, D700mm
-
UC1000BUFunctionele rugstijl, q. evo, H1000mm
-
UC1560MDNkit voor modulaire apparatuur, quadro evo, 150x600
-
UC1580MDN
kit voor modulaire apparatuur, quadro evo, 150x800
-
UC1600FBFunctionele steunen voor & achter, q. evo, H1600mm
-
UC1800FFunctionele steun vooraan, q. evo, H1800mm
-
UC1800FBFunctionele steunen voor & achter, q. evo, H1800mm
-
UC2000FMultifunctionele steun vooraan, quadro evo, h2000 mm, 2 stuks
-
UC2000FBMultifunctionele steun voor- en achteraan, quadro evo, h2000 mm, 2 stuks
-
UC200FFunctionele steun vooraan, q. evo, H200mm
-
UC2080AMDRegelbare DIN-rail, quadro evo 200x800mm
-
UC2080MDN
kit voor modulaire apparatuur, quadro evo, 200x800
-
UC289Universeel dwarsstuk b.500mm
-
UC300BU
Functionele rugstijl, q. evo, H300mm
-
UC300FFunctionele steun vooraan, q. evo, H300mm
-
UC000BBKit van 4 isloatiesteunen voor barenstel, q. evo
-
UC8110BBKit barenstel, quadr evo, 4(1x10)
-
UC812Verticaal barenstel lengte 500mm
-
UC8210BBKit barenstel, quadr evo, 4(2x10)
-
UC825BBKit barenstel, quadr evo, 4(2x5)
-
UC8262 vierpolige schuine steunen voor cu baren
-
UC827Schermschot voor steun UC820
-
UC828Schermschot voor steun UC826
-
UC8310BBKit barenstel, quadr evo, 4(3x10)
-
UC834
Schermschot lengte 1000mm
Technische eigenschappen
Afmetingen
-
Hoogte50 mm
-
Breedte700 mm
-
Diepte800 mm
Uitrusting
-
Met kabelinvoerNee
Materiaal
-
KleurHelderwit
Installatie, montage
-
Geschikt voor buitengebruikNee
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-
Technisch -handleiding
Technisch -handleiding International 2024-12-04
PDF3,97 MB -
Technische brochures
Technische brochures en-US 2025-03-10
PDF7,39 MB
Technische brochures fr-BE 2024-07-01
PDF9,97 MB -
Handboek
Handboek it-IT 2024-05-27
PDF4,98 MB -
Conformiteitsverklaring
Conformiteitsverklaring International 2024-02-15
PDF393,09 kB
Conformiteitsverklaring International 2024-02-15
PDF380,56 kB
Declaration
Conformiteitsverklaring International 2023-09-26
PDF360,17 kB
Declaration
Conformiteitsverklaring International 2023-09-26
PDF348,14 kB
Meer documentatie
Ontdek onze andere producten in deze productgroep
Lastenboeken
Kader boven & onder, q. evo, b700x d800mm
Beschrijving van het quadro evo-gamma
Het quadro evo stroomverdelingssysteem is een geheel van cellen, getest en gecertificeerd volgens de norm IEC 61439-1 & 2.
Het systeem kan worden gebruikt voor het maken van laagspanningsverdeelinrichtingen tot 1600A in vorm 4b, voor commerciële toepassingen
(bedrijfsgebouwen, hotels, openbare of particuliere
administratieve gebouwen, industrie, ziekenhuizen,
weg- en spoorweginfrastructuren).
Dit stroomverdelingssysteem is geschikt voor het maken
van zowel algemene laagspanningsborden als verdeelborden.
Referentiestructuur:
- FNxxxx: structuur en bekleding van de cellen
- UCxxxx: interne uitrusting van de cellen
Normatieve kenmerken
Het quadro evo stroomverdelingssysteem is een geheel van cellen die getest en gecertificeerd zijn volgens de norm IEC 61439-1 & 2.
Hulpmiddel voor het ontwerp
De hagercad-software wordt gebruikt om het schakelbord te berekenen en te configureren volgens het elektrische schema..
Installatie-instructies
Alle onderdelen van het systeem worden plat verpakt geleverd in een beschermende kartonnen doos met dubbele productidentificatie (label + interne markering). Elk product of elke set producten wordt geleverd met de bijbehorende instructies en montagehandleidingen.
Hulp bij de redactie
Het laagspanningsverdeelbord wordt uitgevoerd met de quadro evo plaatstalen behuizingen in de kleur Ral 9010. Deze cellen kunnen naast elkaar geplaatst worden in de breedte en diepte, en kunnen aangepast worden aan de plaatselijke installatiebeperkingen.
De kasten zijn verkrijgbaar in breedtes van 450/700/900 en 1000 mm en in dieptes van 400, 600, 800 of 1000 (600+400) mm, met een hoogte zonder sokkel van 1900 mm en 2100 mm. Sokkels van 100 mm of (3x100 mm) hoog zijn beschikbaar in het gamma.
Deze samenstellingen zijn bedoeld voor installatie en gebruik binnenshuis in een vaste configuratie en in elektrische ruimtes in overeenstemming met paragraaf 7.1 van de norm IEC 61439-1.
De kasten en alle onderdelen van de behuizing zijn gelakt na een elektroforesebehandeling en daarna gecoat met warmtebehandeld epoxy polyesterpoeder, met een gladde afwerking in Ral 9010 voor de behuizing en Ral 7042 voor de sokkels.
De celstructuur heeft een minimale dikte van 1,5 mm om een optimale stijfheid van de ensembles te garanderen, vooral tijdens het transport tussen de assemblage- en installatielocaties.
STRUCTUUR EN SAMENSTELLING VAN DE KASTEN
De kast bestaat uit een boven- en onderframe die de breedte en diepte van de kast bepalen. De kasthoogte van 1900 of 2100 mm wordt verkregen door de verticale steunen toe te voegen.
Het systeem laat toe om de cellen lateraal en in de diepte naast elkaar te plaatsen.
Het behuizingssysteem kan eenvoudig worden aangepast aan de configuratie van de ruimte. Complete hoekkasten die een volledige continuïteit vormen van de wanden en kunnen worden gebruikt om een "U"- of "L"-vormig verdeelbord te creëren.
In de behuizingen, kan indien nodig, een dubbelzijdig frame worden geïntegreerd voor rug-aan-rug montage van apparatuur.
De cellen kunnen worden uitgerust met elektrische verdeelkits, railsystemen en/of kabelkanalen. Het is bovendien mogelijk om modulaire apparaten op DIN-rails te monteren.
De behuizingen moeten hun stijfheid behouden nadat de kits zijn geïnstalleerd en de kabels zijn aangesloten.
Het zwenkbare deurkruk kan worden gewijzigd in andere sluitsystemen (bijv. slot met sleutel 405). Dankzij voorgemonteerde scharnieren aan weerszijden van de stijlen kan de draairichting van de deur worden omgekeerd zonder deze te moeten demonteren.
De behuizingen hebben een minimale beschermingsgraad van IP30 met afdekplaten (zonder deur), of IP55 met afdekplaten en volle of transparante deur.
Het schakelbord is zo ontworpen dat kabels zowel aan de onderkant als aan de bovenkant kunnen worden ingevoerd, met behulp van volle afdekplaten of afdekplaten met uitsparingen die aan de boven- of onderkant moeten worden gemonteerd.
BARENSTELLEN
Alle hoofd- en secundaire barenstellen worden gebruikt om stroom te geleiden, te verdelen en apparatuur aan te sluiten. De doorsnede van de koperen rails moet geschikt zijn voor de stroom die moet worden geleid bij een gegeven temperatuurstijging, wat allemaal moet bijdragen aan een optimale werking van het verdeelbord.
Het horizontaal barenstel kan boven, onder of in het midden van de behuizing worden gemonteerd. De afstand tussen de steunen hangt af van de intensiteit van de kortsluitstroom en de afstand tussen de fasen kan worden aangepast in functie van de diepte van de behuizing.
Het verticale barenstel kan zowel links als rechts van de cel worden gemonteerd. Hiermee kunnen uitgangen worden aangesloten over de volledige nuttige hoogte en op alle rails.
De railsteunen zijn uitgevoerd in materiaal van hetzelfde merk als het verdeelbord. Er moet bijzondere aandacht worden besteed aan de lay-out, vooral van de hoofdbarenstellen, om te garanderen dat ze bestand zijn tegen de elektrodynamische krachten die ontstaan bij kortsluiting. Ter herinnering: de intrinsieke weerstand van een verdeelbord tegen kortsluitstroom moet groter zijn dan de waarde van de kortsluitstroom, berekend op verdeelbordniveau.
VORMEN
Elke cel kan worden voorzien van een compartimentering voor horizontale en verticale stroomrails om ten minste een 2b-uitvoering te bereiken om de veiligheid van betrokkenen personen te garanderen en de continuïteit van de service te waarborgen.
Het is eveneens mogelijk om een 3b-vorm te implementeren (scheiding van de verschillende apparaten van elkaar).
De externe verbindingen (vb. klemmen) kunnen ook worden gescheiden door een tussenschot van 4b-vorm.
De scheidingswanden worden uitgevoerd met geprefabriceerde elementen in IP2X, in geperforeerd gegalvaniseerd staal van hetzelfde merk als van de cellen.
UITRUSTINGSPAKKETTEN
Door het gebruik van functionele steunen over de volledige hoogte, met barenstel of scheidingen, kunnen alle soorten montage apparatuur in dezelfde behuizing worden geïntegreerd.
De apparatuurkits van klasse I worden geleverd met een montageplaat voor het bevestigen van de apparatuur en een frontplaat die een IP30-bescherming biedt. Klasse II kan worden bereikt door eenvoudig isolatoren toe te voegen aan de montageplaat van hoofdapparaten met een gegoten behuizing.
Afdekplaten kunnen worden uitgerust met optionele scharnieren voor links- of rechtsdraaiende opening. De metalen sluitschroef zorgt er ook voor dat de afdekplaat geaard is zonder dat een extra aarding via kabels of andere middelen vereist is.
De montageplaten van de apparaten worden met schroeven aan de verticale functionele steunen bevestigd

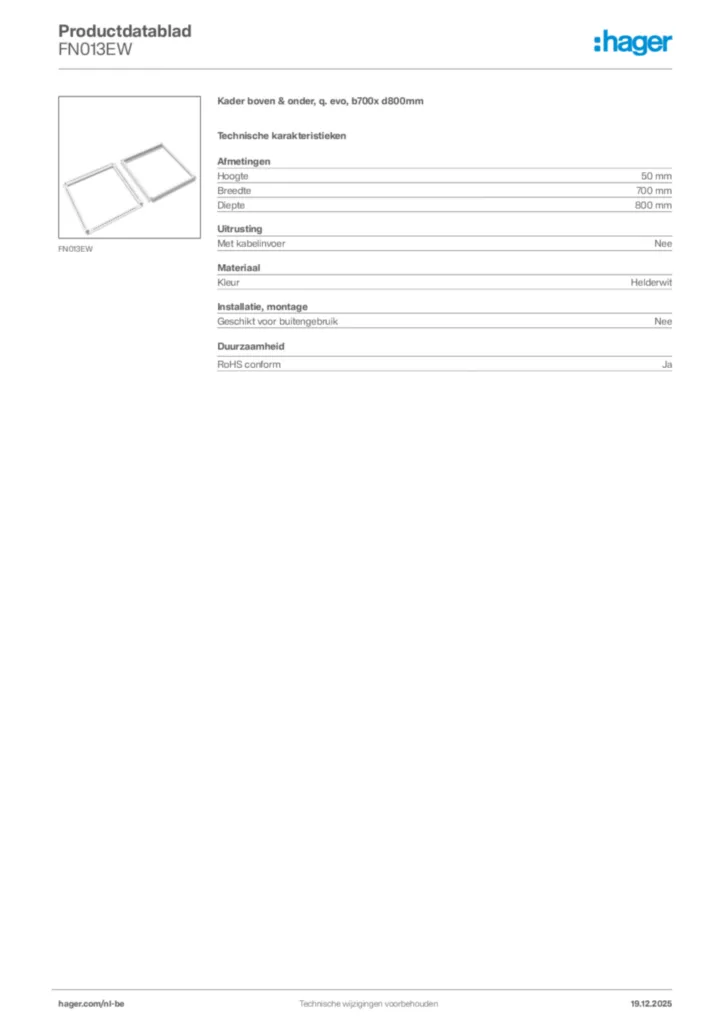

Hoogte: 50 mm
Breedte: 700 mm
Diepte: 800 mm
Inbouwdiepte: 800 mm
Met kabelinvoer: Nee
Kleur: Helderwit
Beschrijving van het quadro evo-gamma
Het quadro evo stroomverdelingssysteem is een geheel van cellen, getest en gecertificeerd volgens de norm IEC 61439-1 & 2.
Het systeem kan worden gebruikt voor het maken van laagspanningsverdeelinrichtingen tot 1600A in vorm 4b, voor commerciële toepassingen
(bedrijfsgebouwen, hotels, openbare of particuliere
administratieve gebouwen, industrie, ziekenhuizen,
weg- en spoorweginfrastructuren).
Dit stroomverdelingssysteem is geschikt voor het maken
van zowel algemene laagspanningsborden als verdeelborden.
Referentiestructuur:
- FNxxxx: structuur en bekleding van de cellen
- UCxxxx: interne uitrusting van de cellen
Normatieve kenmerken
Het quadro evo stroomverdelingssysteem is een geheel van cellen die getest en gecertificeerd zijn volgens de norm IEC 61439-1 & 2.
Hulpmiddel voor het ontwerp
De hagercad-software wordt gebruikt om het schakelbord te berekenen en te configureren volgens het elektrische schema..
Installatie-instructies
Alle onderdelen van het systeem worden plat verpakt geleverd in een beschermende kartonnen doos met dubbele productidentificatie (label + interne markering). Elk product of elke set producten wordt geleverd met de bijbehorende instructies en montagehandleidingen.
Hulp bij de redactie
Het laagspanningsverdeelbord wordt uitgevoerd met de quadro evo plaatstalen behuizingen in de kleur Ral 9010. Deze cellen kunnen naast elkaar geplaatst worden in de breedte en diepte, en kunnen aangepast worden aan de plaatselijke installatiebeperkingen.
De kasten zijn verkrijgbaar in breedtes van 450/700/900 en 1000 mm en in dieptes van 400, 600, 800 of 1000 (600+400) mm, met een hoogte zonder sokkel van 1900 mm en 2100 mm. Sokkels van 100 mm of (3x100 mm) hoog zijn beschikbaar in het gamma.
Deze samenstellingen zijn bedoeld voor installatie en gebruik binnenshuis in een vaste configuratie en in elektrische ruimtes in overeenstemming met paragraaf 7.1 van de norm IEC 61439-1.
De kasten en alle onderdelen van de behuizing zijn gelakt na een elektroforesebehandeling en daarna gecoat met warmtebehandeld epoxy polyesterpoeder, met een gladde afwerking in Ral 9010 voor de behuizing en Ral 7042 voor de sokkels.
De celstructuur heeft een minimale dikte van 1,5 mm om een optimale stijfheid van de ensembles te garanderen, vooral tijdens het transport tussen de assemblage- en installatielocaties.
STRUCTUUR EN SAMENSTELLING VAN DE KASTEN
De kast bestaat uit een boven- en onderframe die de breedte en diepte van de kast bepalen. De kasthoogte van 1900 of 2100 mm wordt verkregen door de verticale steunen toe te voegen.
Het systeem laat toe om de cellen lateraal en in de diepte naast elkaar te plaatsen.
Het behuizingssysteem kan eenvoudig worden aangepast aan de configuratie van de ruimte. Complete hoekkasten die een volledige continuïteit vormen van de wanden en kunnen worden gebruikt om een "U"- of "L"-vormig verdeelbord te creëren.
In de behuizingen, kan indien nodig, een dubbelzijdig frame worden geïntegreerd voor rug-aan-rug montage van apparatuur.
De cellen kunnen worden uitgerust met elektrische verdeelkits, railsystemen en/of kabelkanalen. Het is bovendien mogelijk om modulaire apparaten op DIN-rails te monteren.
De behuizingen moeten hun stijfheid behouden nadat de kits zijn geïnstalleerd en de kabels zijn aangesloten.
Het zwenkbare deurkruk kan worden gewijzigd in andere sluitsystemen (bijv. slot met sleutel 405). Dankzij voorgemonteerde scharnieren aan weerszijden van de stijlen kan de draairichting van de deur worden omgekeerd zonder deze te moeten demonteren.
De behuizingen hebben een minimale beschermingsgraad van IP30 met afdekplaten (zonder deur), of IP55 met afdekplaten en volle of transparante deur.
Het schakelbord is zo ontworpen dat kabels zowel aan de onderkant als aan de bovenkant kunnen worden ingevoerd, met behulp van volle afdekplaten of afdekplaten met uitsparingen die aan de boven- of onderkant moeten worden gemonteerd.
BARENSTELLEN
Alle hoofd- en secundaire barenstellen worden gebruikt om stroom te geleiden, te verdelen en apparatuur aan te sluiten. De doorsnede van de koperen rails moet geschikt zijn voor de stroom die moet worden geleid bij een gegeven temperatuurstijging, wat allemaal moet bijdragen aan een optimale werking van het verdeelbord.
Het horizontaal barenstel kan boven, onder of in het midden van de behuizing worden gemonteerd. De afstand tussen de steunen hangt af van de intensiteit van de kortsluitstroom en de afstand tussen de fasen kan worden aangepast in functie van de diepte van de behuizing.
Het verticale barenstel kan zowel links als rechts van de cel worden gemonteerd. Hiermee kunnen uitgangen worden aangesloten over de volledige nuttige hoogte en op alle rails.
De railsteunen zijn uitgevoerd in materiaal van hetzelfde merk als het verdeelbord. Er moet bijzondere aandacht worden besteed aan de lay-out, vooral van de hoofdbarenstellen, om te garanderen dat ze bestand zijn tegen de elektrodynamische krachten die ontstaan bij kortsluiting. Ter herinnering: de intrinsieke weerstand van een verdeelbord tegen kortsluitstroom moet groter zijn dan de waarde van de kortsluitstroom, berekend op verdeelbordniveau.
VORMEN
Elke cel kan worden voorzien van een compartimentering voor horizontale en verticale stroomrails om ten minste een 2b-uitvoering te bereiken om de veiligheid van betrokkenen personen te garanderen en de continuïteit van de service te waarborgen.
Het is eveneens mogelijk om een 3b-vorm te implementeren (scheiding van de verschillende apparaten van elkaar).
De externe verbindingen (vb. klemmen) kunnen ook worden gescheiden door een tussenschot van 4b-vorm.
De scheidingswanden worden uitgevoerd met geprefabriceerde elementen in IP2X, in geperforeerd gegalvaniseerd staal van hetzelfde merk als van de cellen.
UITRUSTINGSPAKKETTEN
Door het gebruik van functionele steunen over de volledige hoogte, met barenstel of scheidingen, kunnen alle soorten montage apparatuur in dezelfde behuizing worden geïntegreerd.
De apparatuurkits van klasse I worden geleverd met een montageplaat voor het bevestigen van de apparatuur en een frontplaat die een IP30-bescherming biedt. Klasse II kan worden bereikt door eenvoudig isolatoren toe te voegen aan de montageplaat van hoofdapparaten met een gegoten behuizing.
Afdekplaten kunnen worden uitgerust met optionele scharnieren voor links- of rechtsdraaiende opening. De metalen sluitschroef zorgt er ook voor dat de afdekplaat geaard is zonder dat een extra aarding via kabels of andere middelen vereist is.
De montageplaten van de apparaten worden met schroeven aan de verticale functionele steunen bevestigd
Hoogte: 50 mm
Breedte: 700 mm
Diepte: 800 mm
Inbouwdiepte: 800 mm
Met kabelinvoer: Nee
Kleur: Helderwit
