Quadro kast h.2010mm b.900mm d.260mm FM309
EAN-nummer
3250612633098
Verpakking
1 Stuk
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Kies een verdeler
Selecteer uw groothandel om toegang te krijgen tot uw professionele prijzen en koop online
Kies uw toebehoren uit de lijst hiernaast
Toebehoren
-
Deur/bedieningspaneel 2 producten beschikbaar -
Afdekstrook 2 producten beschikbaar -
Componenten voor bedrading, kabelinvoer en kabelbevestiging 2 producten beschikbaar -
Ventilatieplaat 1 producten beschikbaar -
Kabel 9 producten beschikbaar -
Kit voor inbouwapparatuur 31 producten beschikbaar
Kies uw toebehoren uit de lijst hiernaast
-
KZ075
Soepele aansluiting 10mm² 63A zwart
-
KZ074Soepele aansluiting 10mm² 63A blauw
-
KZ052Soepele aansluiting 6mm² 40A zwart
-
KZ051Soepele aansluiting 6mm² 40A blauw
-
KZ007Draadschoenen voor soepele kabels 6mm²
-
KZ005Soepele aansluiting 10mm² 63A
-
KZ004Soepele aansluiting 10mm² 63A
-
KZ002Soepele aansluiting 6mm² 40A
-
KZ001Soepele aansluiting 6mm² 40A
-
UC263PMkit 2xBM Quadro.system H3+P250, 600x300, verticaal, gemotoriseerd
-
UC182XDKit 1 x X160 verticaal, quadro evo, 800x200mm
-
UC234EMAfdeckplaat 2 app. 92*92 + 3 lampen 22, 5 h.200mm b.600mm
-
UC233EMPLASTRON 3 APP MAAT H200 L600
-
UC162Pkit 1xBM Quadro.system H3+P160, 600x200, horizontaal
-
UC163P
kit 2xBM Quadro.system H3+P160, 600x300, verticaal
-
UC182P
-
UC183P
-
UC183PD
-
UC262PRkit 1xBM Quadro.system H3+P250, 600x200, horizontaal, met of zonder diff
-
UC263Pkit 2xBM Quadro.system H3+P250, 600x300, verticaal
-
UC484PD
-
UC264PRkit 2xBM Quadro.system H3+P250, 600x400, verticaal, met of zonder diff
-
UC282PR
-
UC283P
-
UC283PD
-
UC283PM
-
UC201Uitrustingskit voor modulaire apparaten h.150mm 1R. 24 M.
-
UC205Uitrustingskit voor modulaire apparaten h.200mm 1R. 24 M.
-
UC330HUitr.kit kl. II vr hoofdapparaten dir draaibed. met diff. h250 l250 h400 vert.
-
UC249Volle afdekplaat h 100 x b 800mm Quadro4 - Quadro5 - Quadro+
-
UC246Volle afdekplaat h600 x b800mm quadro4 -quadro5-quadro+
-
UC245Volle afdekplaat h400 x b800mm quadro4 -quadro5-quadro+
-
UC244Volle afdekplaat h300 x b800mm quadro4 -quadro5-quadro+
-
UC243Volle afdekplaat h200 x b800mm quadro4 - quadro5 - quadro+
-
UC242Volle afdekplaat h150 x b800mm quadro4 - quadro5 - quadro+
-
UC241Volle afdekplaat h50 x b800mm quadro4 - quadro5 - quadro+
-
UC240Volle afdekplaat h75 x b800mm quadro4 - quadro5 - quadro+
-
UC226Volle afdekplaat h.600mm b.350mm
-
UC225Volle afdekplaat h.400mm b.350mm
-
UC224Volle afdekplaat h.300mm b.350mm
-
UC223Volle afdekplaat h.200mm b.350mm
-
UC222Volle afdekplaat h.150mm b.350mm
-
UC221Volle afdekplaat h.50mm b.350mm
-
UC220Volle afdekplaat h.75mm b.350mm
-
UC247Volle afdekplaat, quadro.evo, voorkant, 800x800mm
-
UM30A2Railkoper 30 x 5 mm verticaal H = 900
-
UC843 -
UC832Cu baar 20x5mm met schroefdraad M6 lengte 1000mm
-
UC844EGeperforeerde Cu-baar 50 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC875Verbindingsklemmen voor BM 160/250A horizontaal
-
UC922EGeperforeerde Cu-baar 60 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC966EGeperforeerde Cu-baar 80 x 10mm, met schroefdraad M10, lengte 1750 mm
-
UC967EGeperforeerde Cu-baar 100 x 10mm, met schroefdraad M10, lengte 1750 mm
-
KS72CCu baar 1000mm
-
UM30A1Railkoper 30 x 5 mm verticaal H = 450
-
UT88BKoperen hoekverbinding, quadro system 50x5mm
-
UM30A3Railkoper 30 x 5 mm verticaal H = 300
-
UM30A4
Railkoper 30 x 10 mm verticaal H = 450
-
UM30A5
Railkoper 30 x 10 mm verticaal H = 900
-
UM92WOmhulde cu baar soepel 32x6mm 630A lengte 2000mm
-
UM92X
Omhulde cu baar soepel 20x2mm 160A lengte 2000mm
-
UM92Y
Omhulde cu baar soepel 20x3mm 250A lengte 2000mm
-
UM92Z
Omhulde cu baar soepel 32x4mm 400A lengte 2000mm
-
UT88AKoperen hoekverbinding, quadro system 25x5mm
Technische eigenschappen
Afmetingen
-
Hoogte2010 mm
-
Breedte900 mm
-
Diepte260 mm
-
Dikte zijwand2 mm
Veiligheid
-
Beschermingsgraad IPIP55
-
Type slotSpeciaal gereedschap
-
Slagvastheid IKIK10
Uitrusting
-
Aantal velden in de breedte3
-
Aantal flensplaatopeningen2
-
Aantal rijen13
Installatie, montage
-
Gemonteerd opSokkel
-
Geschikt voor buitengebruikNee
Materiaal
-
KleurHelderwit
-
RAL-kleur9010
-
OppervlaktebehandelingPoedercoating
-
MateriaalStaal
Deksel, deur
-
Deuris transparantNee
Elektrische Stroom
-
Nominale stroom630 A
Milieudocumenten
We zetten ons in om onze milieuprestaties te verbeteren door onze voetafdruk te verkleinen en tegelijkertijd te fungeren als een duurzaamheidsbevorderaar voor onze klanten. Toon meer.
Certificeringen en documenten
Downloads
-
Product afbeelding
-

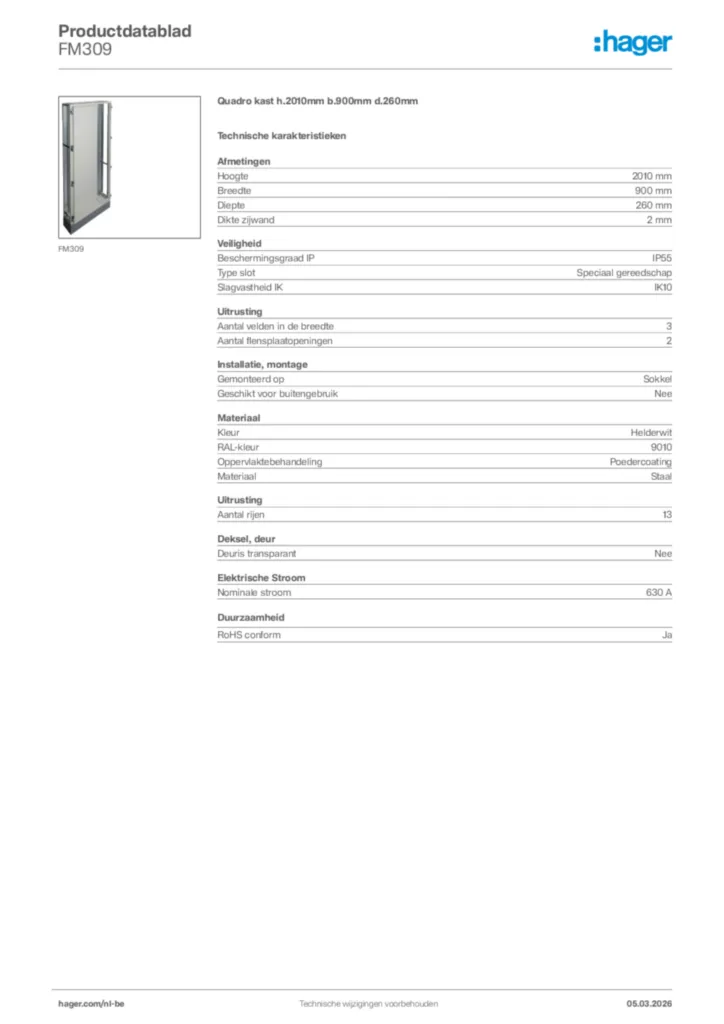

Product datasheet
Hager Productdatablad FM309
Quadro kast h.2010mm b.900mm d.260mm
PDF -
Technisch -handleiding
Technisch -handleiding fr-FR, es-ES, pt-PT, el-GR 2023-11-09
PDF5,63 MB -
Conformiteitsverklaring
Declaration
Conformiteitsverklaring International 2023-03-23
PDF284,72 kB
Declaration
Conformiteitsverklaring International 2022-10-25
PDF306,93 kB
Declaration
Conformiteitsverklaring International 2023-03-23
PDF275,65 kB
EU-Konformitätserklärung ZAS132DFM2
Conformiteitsverklaring International 2022-10-25
PDF318,13 kB
Meer documentatie
