Quadro monoblocco da pavimento quadro 5, grado di protezione IP55 di altezza 2010 mm, larghezza 435 mm e profondità 400 mm. Caratterizzato da una corrente nominale di impiego In 630 A, corrente di corto circuito 35 kA, una tensione nominale di impiego e di isolamento di 690 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Conforme alle norme CEI EN 62208 e CEI EN 61439-1/2.
EAN
3250612631193
catalog.pageproduct.product.info.brand
Hager
m/p imballo
1 pezzo
Quadro da pavimento H2010 L435 P400 RAL9010 quadro 5 FM119
Prezzo
1.288,52 €
/ pezzo
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Cerniera per sistemi di distribuzione 1 product.page.accessories.products-available -
Sistema barra 8 product.page.accessories.products-available -
Accessori per montaggio 3 product.page.accessories.products-available -
Portadocumenti 2 product.page.accessories.products-available
product.page.accessories.compatible.title
-
product.page.accessories.referenced_by.title 1 product.page.accessories.products-available
product.page.accessories.title-modal
-
UM92Z
Barra flessibile isolata in rame sezione 32x4 L2000
354,45 € / pezzo* -
UM92Y
Barra flessibile isolata in rame sezione 20x3 L2000
174,59 € / pezzo* -
UM92X
Barra flessibile isolata in rame sezione 20x2 L2000
139,37 € / pezzo* -
UC832Barra in rame forata e filettata M6 sezione 20x5 L1000
111,17 € / pezzo* -
UC843Barra in rame forata e filettata M6 sezione 32x5 L1750
297,97 € / pezzo* -
UC833Barra in rame forata e filettata M6 sezione 20x5 L1750
198,26 € / pezzo* -
UM92V
Barra flessibile isolata in rame sezione 40x6 L2000
586,99 € / pezzo* -
UT87JBarra in rame forata M10 sezione 50x5 L1000
281,07 € / pezzo*
-
FM635
Kit di accoppiamento orizzontale per quadro 5
23,68 € / pezzo* -
UC992Kit di due distanziali metallici M6 L80 per guida DIN
6,93 € / pezzo* -
UC856EKit di 25 viti maschianti M6
16,36 € / pezzo*
-
FZ794
kit 10 buste portaschemi adesive formato A4
7,06 € / pezzo* -
FZ795DTasca portaschemi adesive formato A2 RAL7035
67,28 € / pezzo*
-
FL258ZTermostato per resistenza anticondensa 1nc 10A
122,03 € / pezzo*
-
FL252ZResistenza anticondensa 15W 230Vca-Vcc
236,59 € / pezzo* -
FL253ZResistenza anticondensa 30W 230Vca-Vcc
275,97 € / pezzo* -
FL254ZResistenza anticondensa 45W 230Vca-Vcc
336,39 € / pezzo* -
FL255ZResistenza anticondensa 80W 230Vca-Vcc
350,67 € / pezzo* -
FL256ZResistenza anticondensa 150W 230Vca-Vcc
526,10 € / pezzo*
-
UC990Dado ad alette M6 per foro 9x14 mm
2,13 € / pezzo*
-
A099CProfilato a C 2 metri per strutture a telaio H15 L25 mm
46,67 € / pezzo* -
A099BProfilato 2 metri DIN simmetrico forato H15 L25 mm
30,18 € / pezzo*
-
FZ515Inserto per chiusura triangolare 8 mm quadro 4 / quadro 5
4,38 € / pezzo*
-
UC834Schermo di protezione per supporto barre laterale UC830
23,87 € / pezzo* -
UC828Schermo di protezione per supporto barre inclinato UC826
92,13 € / pezzo* -
UC827Schermo di protezione per supporto barre piano UC820
112,98 € / pezzo* -
UC826Supporto barre verticali inclinato 4P 250-630A 17, 5kA per barre spessore 5/10mm
171,18 € / pezzo* -
UC816Schermo di protezione per supporto barre a gradini UC815
86,31 € / pezzo*
-
FZ680Maniglia rotativa piombabile quadro 5
87,79 € / pezzo*
-
UC912Canalina orizzontale con coperchio 30x80 L500
11,15 € / pezzo* -
FM479Kit montanti funzionali per quadro H2010 P400 quadro 5
398,20 € / pezzo* -
UC915NSupporto per canalina orizzontale e verticale per quadro 4 / quadro 5
12,42 € / pezzo*
-
UC200Kit per apparecchi modulari 10 moduli H150 L350 quadro 4 / quadro 5
83,91 € / pezzo* -
UC009Kit interruttore di manovra HA250 H300 L350 quadro 4 / quadro 5
182,61 € / pezzo* -
UC008Kit interruttore di manovra HA125/160 H300 L350 quadro 4 / quadro 5
113,73 € / pezzo* -
UC010HKit per scatolati x160 verticali H300 L350 quadro 4 / quadro 5
95,71 € / pezzo* -
UC020HKit per 1 scatolato x250 magnetotermici verticali H300 L350 quadro 4 / quadro 5
172,12 € / pezzo* -
UC030HKit per 1 scatolato x250 differenziali verticali H300 L350 quadro 4 / quadro 5
177,12 € / pezzo* -
UCBS80BBSupporto per barre in alluminio 800A per quadro 4 / quadro 5
74,74 € / pezzo*
-
FN690EStaffa preforata H50 P400 quadro evo
35,42 € / pezzo* -
UC829
Schermo per barre alluminio con supporto UCBS80BB per quadro 4 / quadro 5
202,00 € / pezzo*
-
KZ075Connettore per Auxiclic sezione 10mmq 63A colore nero L500
10,13 € / pezzo* -
KZ074Connettore per Auxiclic sezione 10mmq 63A colore blu L500
10,13 € / pezzo* -
KZ052Connettore per Auxiclic sezione 6mmq 40A colore nero L500
8,29 € / pezzo* -
KZ051Connettore per Auxiclic sezione 6mmq 40A colore blu L500
8,29 € / pezzo* -
KZ007Connettore ad incastro per Auxiclic per cavo sezione 6mmq
5,22 € / pezzo*
-
UC226Pannello frontale cieco H600 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
68,74 € / pezzo* -
UC225Pannello frontale cieco H350 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
55,84 € / pezzo* -
UC224Pannello frontale cieco H300 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
45,94 € / pezzo* -
UC223Pannello frontale cieco H200 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
40,41 € / pezzo* -
UC222Pannello frontale cieco H150 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
37,18 € / pezzo* -
UC221Pannello frontale cieco H50 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
26,45 € / pezzo*
-
FM653Coppia di golfari di sollevamento quadro 5
75,05 € / pezzo*
-
FN951Guarnizione adesiva 10x8 mm L10 m
88,23 € / pezzo*
-
FL230ZFiltro di ricambio per ventilatori e griglie FL210Z e FL220Z
10,65 € / pezzo* -
FL226ZGriglia di ventilazione con filtro H325 L325 P28
290,37 € / pezzo* -
FL224ZGriglia di ventilazione con filtro H250 L250 P31
236,59 € / pezzo* -
FL220ZGriglia di ventilazione con filtro H150 L150 P28
80,53 € / pezzo*
-
A099DDado scorrevole M6 per profilato A099C
2,93 € / pezzo*
-
FM519Porta cieca H2010 L435 RAL9010 quadro 5
562,22 € / pezzo*
product.page.accessories.referenced_by.title
Caratteristiche tecniche
Serie
-
Altezza2010 mm
-
Larghezza400 mm
-
Profondità400 mm
-
Spessore dei fianchi1,20 mm
Protezione
-
Classe di protezione dall'ingresso (IP)IP55
-
Classe protezioneIsolamento classe I
-
Tipo di bloccaggioSenza serratura
-
Resistenza agli urti IKIK10
Equipaggiamento
-
Numero di sezioni in larghezza1
-
Numero di aperture della flangia2
-
Numero di file13
Installazione, montaggio
-
Montaggio suMontaggio a pavimento
-
Adatto per l'uso esternoNo
Materiali
-
ColoreBianco puro
-
Codice RAL9010
-
TrattamentoZincato
-
MaterialeAcciaio
Porta / coperchio
-
Numero di porte del quadro elettrico0
-
Porta/frontale trasparenteNo
-
Tipo di porta quadro elettricoPorta singola
Corrente
-
Corrente nominale IN630 A
catalog.pageproduct.title_sustainability.h2
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
catalog.pageproduct.sustainability_block.downloads_h3
Documentazione
-
Immagine prodotto
-
GeneratedProductDatasheet

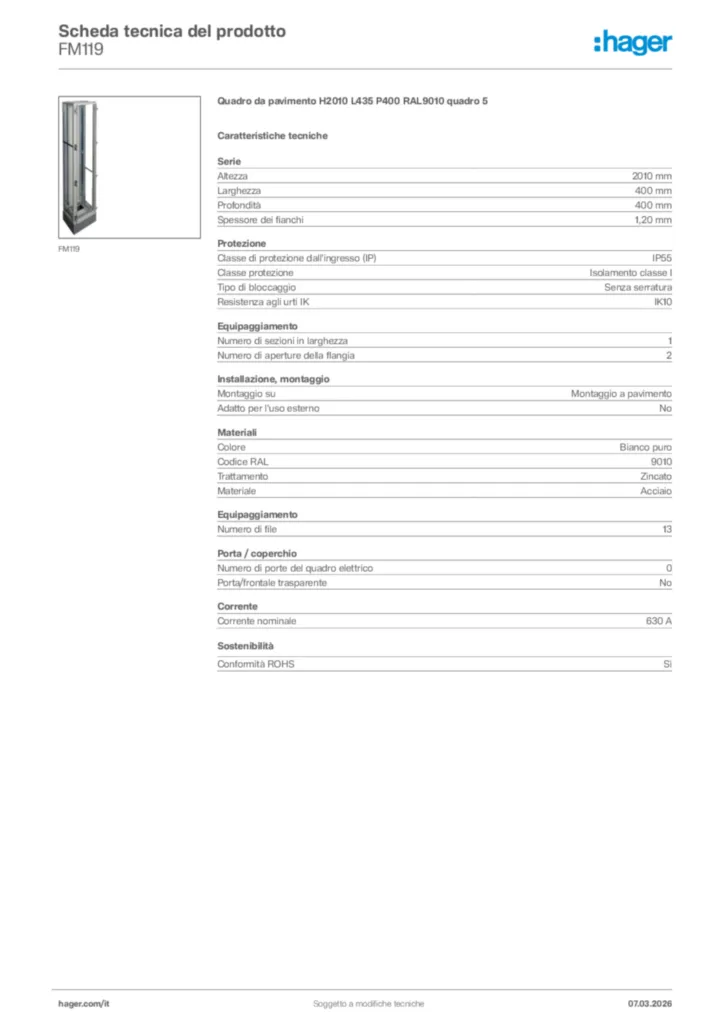

Hager Scheda tecnica del prodotto FM119
