Quadro monoblocco da pavimento quadro 5, grado di protezione IP55 di altezza 1710 mm, larghezza 435 mm e profondità 260 mm. Caratterizzato da una corrente nominale di impiego In 630 A, corrente di corto circuito 35 kA, una tensione nominale di impiego e di isolamento di 690 V. Il quadro è costruito con lamiera d'acciaio, colore RAL 9010. Conforme alle norme CEI EN 62208 e CEI EN 61439-1/2.
EAN
3250612631070
Marca
Hager
Confezione
1 pezzo
Quadro da pavimento H1710 L435 P260 RAL9010 quadro 5 FM107
Prezzo
849,00 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Accessori per sistemi barre 5 accessori disponibili -
Riscaldamento per armadio 5 accessori disponibili -
Portadocumenti 2 accessori disponibili -
Dado a gabbia 1 accessori disponibili
Prodotti compatibili
-
Prodotto principale alternativo 1 accessori disponibili
Completa il tuo sistema
-
UC834
Schermo di protezione per supporto barre laterale UC830
23,87 € / pezzo* -
UC828Schermo di protezione per supporto barre inclinato UC826
92,13 € / pezzo* -
UC827Schermo di protezione per supporto barre piano UC820
112,98 € / pezzo* -
UC826Supporto barre verticali inclinato 4P 250-630A 17, 5kA per barre spessore 5/10mm
171,18 € / pezzo* -
UC816Schermo di protezione per supporto barre a gradini UC815
86,31 € / pezzo*
-
FL252Z
Resistenza anticondensa 15W 230Vca-Vcc
236,59 € / pezzo* -
FL253ZResistenza anticondensa 30W 230Vca-Vcc
275,97 € / pezzo* -
FL254ZResistenza anticondensa 45W 230Vca-Vcc
336,39 € / pezzo* -
FL255ZResistenza anticondensa 80W 230Vca-Vcc
350,67 € / pezzo* -
FL256ZResistenza anticondensa 150W 230Vca-Vcc
526,10 € / pezzo*
-
FZ794
kit 10 buste portaschemi adesive formato A4
7,06 € / pezzo* -
FZ795DTasca portaschemi adesive formato A2 RAL7035
67,28 € / pezzo*
-
UC990
Dado ad alette M6 per foro 9x14 mm
2,13 € / pezzo*
-
A099CProfilato a C 2 metri per strutture a telaio H15 L25 mm
46,67 € / pezzo* -
A099BProfilato 2 metri DIN simmetrico forato H15 L25 mm
30,18 € / pezzo*
-
FZ515Inserto per chiusura triangolare 8 mm quadro 4 / quadro 5
4,38 € / pezzo*
-
UC832Barra in rame forata e filettata M6 sezione 20x5 L1000
111,17 € / pezzo* -
UT87JBarra in rame forata M10 sezione 50x5 L1000
281,07 € / pezzo*
-
UC912Canalina orizzontale con coperchio 30x80 L500
11,15 € / pezzo* -
UC915NSupporto per canalina orizzontale e verticale per quadro 4 / quadro 5
12,42 € / pezzo*
-
FM635Kit di accoppiamento orizzontale per quadro 5
23,68 € / pezzo* -
UC992Kit di due distanziali metallici M6 L80 per guida DIN
6,93 € / pezzo* -
UC856EKit di 25 viti maschianti M6
16,36 € / pezzo*
-
FL258ZTermostato per resistenza anticondensa 1nc 10A
122,03 € / pezzo*
-
FZ680Maniglia rotativa piombabile quadro 5
87,79 € / pezzo*
-
UC200Kit per apparecchi modulari 10 moduli H150 L350 quadro 4 / quadro 5
83,91 € / pezzo* -
UC009Kit interruttore di manovra HA250 H300 L350 quadro 4 / quadro 5
182,61 € / pezzo* -
UC008Kit interruttore di manovra HA125/160 H300 L350 quadro 4 / quadro 5
113,73 € / pezzo* -
UC010HKit per scatolati x160 verticali H300 L350 quadro 4 / quadro 5
95,71 € / pezzo* -
UC020HKit per 1 scatolato x250 magnetotermici verticali H300 L350 quadro 4 / quadro 5
172,12 € / pezzo* -
UC030HKit per 1 scatolato x250 differenziali verticali H300 L350 quadro 4 / quadro 5
177,12 € / pezzo*
-
FN690EStaffa preforata H50 P400 quadro evo
35,42 € / pezzo* -
UC829
Schermo per barre alluminio con supporto UCBS80BB per quadro 4 / quadro 5
202,00 € / pezzo*
-
KZ075Connettore per Auxiclic sezione 10mmq 63A colore nero L500
10,13 € / pezzo* -
KZ074Connettore per Auxiclic sezione 10mmq 63A colore blu L500
10,13 € / pezzo* -
KZ052Connettore per Auxiclic sezione 6mmq 40A colore nero L500
8,29 € / pezzo* -
KZ051Connettore per Auxiclic sezione 6mmq 40A colore blu L500
8,29 € / pezzo* -
KZ007Connettore ad incastro per Auxiclic per cavo sezione 6mmq
5,22 € / pezzo* -
KZ005Connettore per Auxiclic sezione 10mmq 63A colore nero L120
6,15 € / pezzo* -
KZ004Connettore per Auxiclic sezione 10mmq 63A colore blu L120
6,15 € / pezzo* -
KZ002Connettore per Auxiclic sezione 6mmq 40A colore nero L120
5,48 € / pezzo* -
KZ001Connettore per Auxiclic sezione 6mmq 40A colore blu L120
5,48 € / pezzo*
-
A099DDado scorrevole M6 per profilato A099C
2,93 € / pezzo*
-
FL236ZFiltro di ricambio per ventilatori e griglie FL216Z e FL226Z
46,03 € / pezzo* -
FL234ZFiltro di ricambio per ventilatori e griglie FL214Z e FL224Z
34,00 € / pezzo* -
FL230ZFiltro di ricambio per ventilatori e griglie FL210Z e FL220Z
10,65 € / pezzo* -
FL226ZGriglia di ventilazione con filtro H325 L325 P28
290,37 € / pezzo* -
FL224ZGriglia di ventilazione con filtro H250 L250 P31
236,59 € / pezzo* -
FL220ZGriglia di ventilazione con filtro H150 L150 P28
80,53 € / pezzo*
-
FM517Porta cieca H1710 L435 RAL9010 quadro 5
454,57 € / pezzo*
-
FN951Guarnizione adesiva 10x8 mm L10 m
88,23 € / pezzo*
-
FM653Coppia di golfari di sollevamento quadro 5
75,05 € / pezzo*
-
FM407Coppia di fianchi H1710 P260 RAL9010 quadro 5
245,32 € / pezzo*
-
UC226Pannello frontale cieco H600 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
68,74 € / pezzo* -
UC225Pannello frontale cieco H350 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
55,84 € / pezzo* -
UC224Pannello frontale cieco H300 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
45,94 € / pezzo* -
UC223Pannello frontale cieco H200 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
40,41 € / pezzo* -
UC222Pannello frontale cieco H150 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
37,18 € / pezzo* -
UC221Pannello frontale cieco H50 L350 RAL9010 quadro 4 / quadro 5 / quadro evo
26,45 € / pezzo*
Prodotto principale alternativo
Proprietà tecniche
Serie
-
Altezza1710 mm
-
Larghezza450 mm
-
Profondità260 mm
-
Spessore dei fianchi2 mm
Protezione
-
Classe di protezione dall'ingresso (IP)IP55
-
Tipo di bloccaggioSerratura a chiave
-
Resistenza agli urti IKIK10
Equipaggiamento
-
Numero di sezioni in larghezza1
-
Numero di aperture della flangia2
-
Numero di file11
Installazione, montaggio
-
Montaggio suZoccolo
-
Adatto per l'uso esternoNo
Materiali
-
ColoreBianco puro
-
Codice RAL9010
-
TrattamentoVerniciato a polvere
-
MaterialeAcciaio
Porta / coperchio
-
Porta/frontale trasparenteNo
-
Tipo di porta quadro elettricoPorta singola
Corrente
-
Corrente nominale630 A
Valore ambientale
Ci impegniamo a migliorare le nostre prestazioni ambientali riducendo la nostra impronta ecologica e agendo al tempo stesso come facilitatore della sostenibilità per i nostri clienti.
Certificazioni e documenti
Documenti
-
Immagine prodotto
-
Scheda tecnica del prodotto

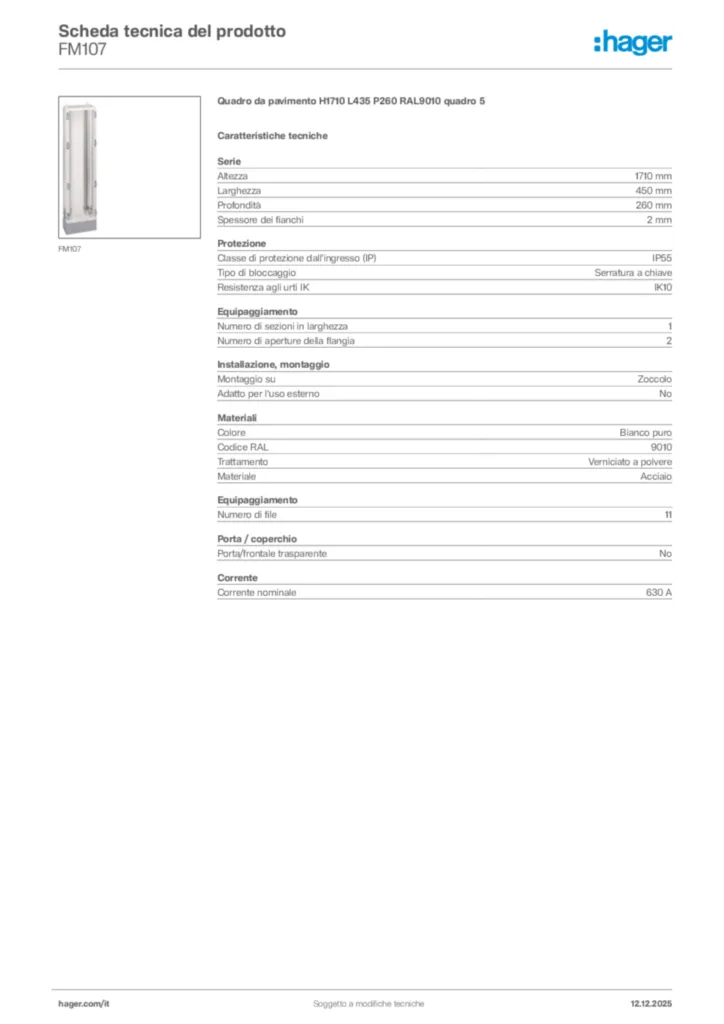

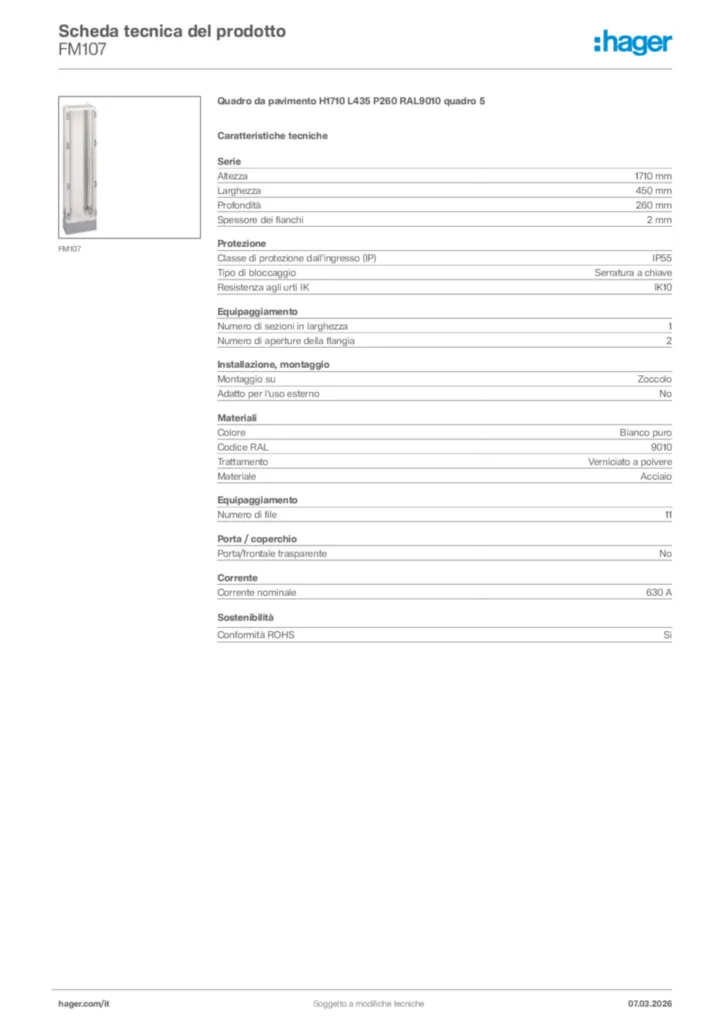

Hager Scheda tecnica del prodotto FM107
