Suisse
Réglette coupe-circuit sectionneur HPC weber.vertigroup, bornes à visser M12 grd.1
EAN
7611919350051
E-nr.
847 011 309
VPE
1 pc.
Groupe de rabais
52
Réglette HPC weber.vertigroup 1P DIN1 250A rail 185mm raccord à vis M12 LVSG1CE
Prix*
378.00 CHF
/ pc.
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Sélectionnez un grossiste
Sélectionnez votre grossiste pour accéder à vos tarifs professionnels et acheter en ligne
Complétez votre système
Accessoires optionnels
-
Accessoires pour instrument de mesure et de test 1 produit(s) disponible(s) -
Boulon 4 produit(s) disponible(s) -
Borne de barre collectrice 1 produit(s) disponible(s) -
Accessoires mécaniques pour appareillage basse tension 18 produit(s) disponible(s)
Produits compatibles
-
Produits liés 2 produit(s) disponible(s)
Complétez votre système
-
LVZ1230
Vis de fixation LV M12x30 avec élément amortissant enroulé pour jeu de barre
11.30 CHF / pc.* -
LVZSGVis M12x30 pour raccordement de barre omnibus antirouille
6.60 CHF / jeu* -
LVZSG50Raccord fileté M12x30
94.20 CHF / jeu* -
LVZSIVis M12x30 pour raccordement de barre omnibus six pans creux
8.00 CHF / jeu*
-
LVZMKSupport d'appareil pour LV taille 1-3; longueur 120mm avec découpe 72x72mm
15.35 CHF / pc.* -
LVZGZTVSupport d'appareil LV 2 supports DIN logement de bornes de coupure, LV taille1-3
85.90 CHF / pc.* -
LVZGETVSupport d'appareil LV support DIN à l´avant support de bornes de sectionnement
65.30 CHF / pc.* -
LVZGATSupport d´appareil profond LV support de bornes de sectionnement, avec vis
38.80 CHF / pc.* -
LVZGETSupport d'appareil LV, support DIN, logement de bornes de coupure, LV taille 1-3
59.80 CHF / pc.* -
LVZGESSupport d'appareil LV avec support DIN et connecteur 6 pôles, type LV taille 1-3
83.30 CHF / pc.* -
LVZGESupport d´appareil LV avec support DIN à l´avant avec les vis, type LV taille 1-3
55.60 CHF / pc.* -
LVZGSSupport d'appareil profond pour LV taille 1-3 avec connecteur 6 pôles, 250V/12A
62.40 CHF / pc.* -
LVZMKDSupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 3phasé
30.50 CHF / pc.* -
LVZMKESupport d´appareil court LV taille 1-3, hauteur 97mm, appareils enfichables, 1phasé
23.55 CHF / pc.* -
LVZMKBSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
11.10 CHF / pc.* -
LVZMKKSupport d´appareil court LV taille 1-3, hauteur 97mm, appareil de mesure 72x72mm
13.90 CHF / pc.* -
LVZMBSupport d´appareil longueur LV taille 1-3, hauteur 120mm, à élément aveugle
12.50 CHF / pc.* -
LVZPH
Capot de plombage s'adapte au couvre-appareil LVZGA compris de arc de plombage
52.70 CHF / pc.* -
LVZBGRaccord à boulon pour HPC1-HPC3 antirouille
20.80 CHF / jeu* -
LVZSMPrise de tension haut avec disjoncteur moteur 4, 0-6, 3A
266.00 CHF / pc.* -
LVZSSPrise de tension en haut avec porte-fusibles D01
235.00 CHF / pc.* -
LVZUBFeuille d’étiquettes 20 étiquettes pour HPC00, 6 pour HPC1-HPC3
41.65 CHF / jeu*
-
LNH1050M6Fusible NH1 gG 690V 50A avec indicateur combiné et préhenseur souus tension
18.40 CHF / pc.* -
LNH1125M6Fusible NH1 gG 690V 125A avec indicateur combiné et préhenseur souus tension
18.40 CHF / pc.* -
LNH1125M4Fusible NH1C gG 400V 125A indicateur combiné pattes sous tension
14.30 CHF / pc.* -
NH1LP125MRCartouche fusible HPC taille 1 400V~ gG 125A indicateur supérieur
14.30 CHF / pc.* -
NH1LP200MRCartouche fusible HPC taille 1 400V~ gG 200A indicateur supérieur
18.25 CHF / pc.* -
NH1LP25MRCartouche fusible HPC taille 1 400V~ gG 25A indicateur supérieur
14.30 CHF / pc.*
-
L14700Boîtier de réserve de cartouche-fusible
4.35 CHF / pc.*
-
LVZAE12RÉlément de raccordement M12x35
14.15 CHF / pc.* -
LVZAE8RÉlément de raccordement M8x30
11.30 CHF / pc.*
-
LVZW401K05GTransf. courant 400/5A 5VA cl.0.5s calibré
168.50 CHF / pc.* -
LVZW601K05GTransf. courant 600/5A 5VA cl.0.5s calibré
174.00 CHF / pc.* -
LVZW801K05GTransf. courant 800/5A 5VA cl.0.5s calibré
202.00 CHF / pc.* -
LVZWB300GBloc transf. courant pour LV HPC1-3 triphasé 300/5A 5VA classe 0.5s calibré
440.00 CHF / pc.* -
LVZWB600GBloc transf. courant pour LV HPC1-3 triphasé 600/5A 5VA classe 0.5s calibré
440.00 CHF / pc.* -
LVZWB800GBloc transf. courant pour LV HPC1-3 triphasé 800/5A 5VA classe 0.5s calibré
513.00 CHF / pc.*
-
CUC10Profilé C cuivre 840A longueur 3m 410mm²
1 306.00 CHF / pc.* -
CUC6Profilé C cuivre 560A longueur 3m 250mm²
333.00 CHF / pc.*
Produits liés
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal250 A
-
Courant de coupure crête120 kA
-
Courant assigné de court-circuit pour Ue=400 V selon IEC61439-1 3.8.10.4120 kA
-
Courant assigné d'emploi en AC23 en catégorie B / 400V250 A
-
Courant assigné d'emploi en AC22 en catégorie B / 500V250 A
-
Courant assigné d'emploi en AC21 en catégorie B / 690V250 A
-
Courant assigné d'emploi en AC21 en catégorie B / 800V200 A
-
Courant nominal pour Ue=400 V AC IEC 61439-1 5.3.2250 A
-
Courant nominal pour Ue=690 V AC IEC 61439-1 5.3.2250 A
-
Courant nominal pour Ue=800 V AC IEC 61439-1 5.3.2200 A
-
Courant assigné de court-circuit pour Ue=690 V selon IEC61439-1 3.8.10.4100 kA
-
Courant de tenue courte durée nominal ICW 1s avec système de verrouillage IEC6094715 kA
-
Courant nominal de la cartouche fusible2 A, 4 A, 6 A, 10 A, 16 A, 25 A, 32 A, 35 A, 40 A, 50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A
-
Courant assigné admissible sous 1 seconde IEC6094710 kA
Fusible
-
Taille de l'élément fusibleNH1
Connectivité
-
Type de connection / priseBorne à vis
-
Type de montageFixation par vis
Raccordement
-
Type de connexion / priseRaccordement M12
-
Type de couvercle terminalCouvercle de borne standard
Architecture
-
Nombre de pôles3
-
Nombre de pôles commutables1
Conditions d'utilisation
-
Température de service-25 - 55 °C
Installation, montage
-
Couple de serrage32 - 32 Nm
-
Couple de serrage pour le montage sur le jeu de barres32 - 32 Nm
Endurance
-
Endurance électrique en nombre de cycles200
-
Endurance mécanique nombre de manœuvres1400
-
Durée de vie totale de l'appareil (mécanique+électrique) IEC60947-3 tabl.41600
Sécurité
-
Indice de protection IPIP30
Tension
-
Tension assignée d'isolement1000 V
-
Tension assignée de tenue aux chocs12 kV
-
Tension assignée d'emploi Ue400 - 800 V
Dimensions
-
Distance des barres omnibus185 mm
-
Hauteur671 mm
-
Profondeur190 mm
Puissance
-
Puissance dissipée totale sous IN27 W
-
Max. Puissance dissipée par le fusible installée dans l'appareil23 W
-
Pertes en puissance à pleine charge96 W
Fréquence
-
Fréquence50 - 60 Hz
Protection électrique
-
Avec indicateur de défautNon
Fonctions
-
Double coupureNon
Matière
-
Contient des matériaux recyclés (% du poids total du plastique)0
Informations environnementales
Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en jouant un rôle de moteur de développement durable pour nos clients. En savoir plus
Attestations et documents
Documents
-
Image produit
Remarques concernant l’utilisation prévue. Nous déclarons être propriétaires des droits de jouissance du matériel photo mis à disposition. Vous pouvez utiliser le matériel mis à disposition uniquement dans le respect de nos conditions d’utilisation (PDF, 90 Ko). Vous êtes vous-mêmes responsables du respect des dispositions de licence et vous pouvez être tenu responsables en cas d’abus.
Image produit LVSG1CE
-

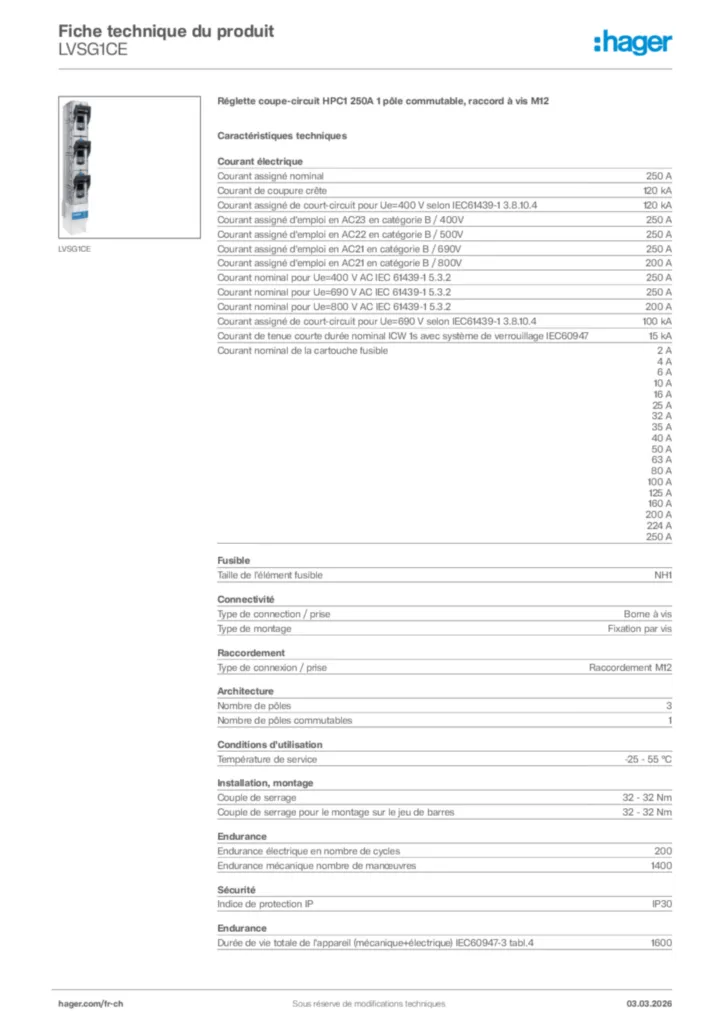

Fiche technique
Hager Fiche technique du produit LVSG1CE
Réglette coupe-circuit HPC1 250A 1 pôle commutable, raccord à vis M12
PDF -

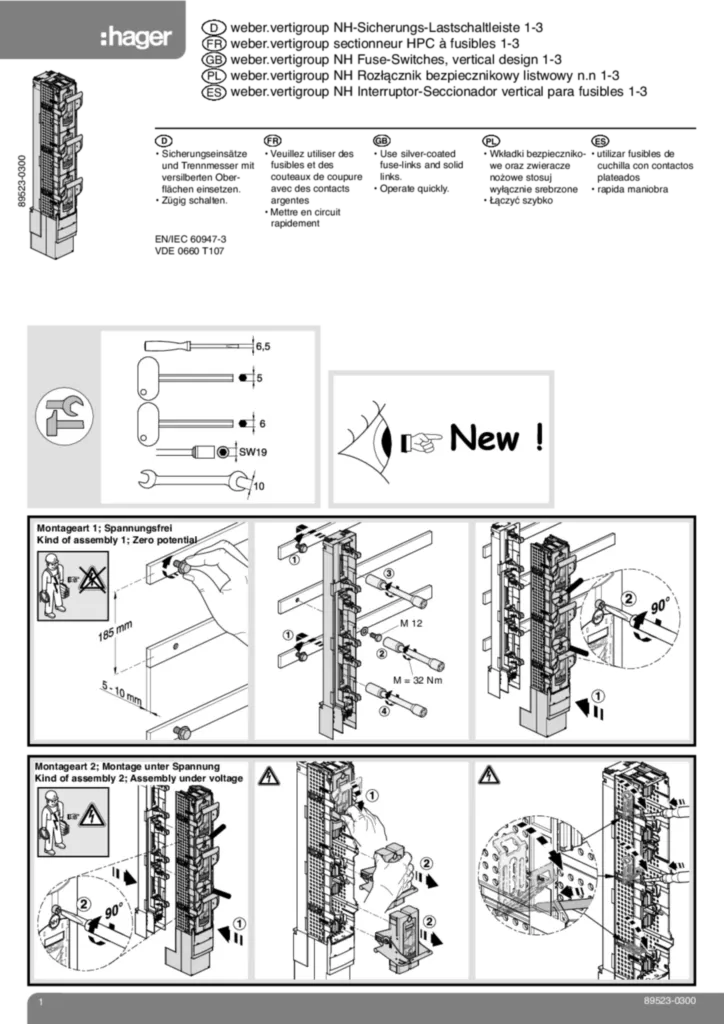

Mode d'emploi
