Estos son los atributos de la nueva gama de interruptores automáticos de corte al aire hw+. Elige entre tres versiones con diferentes intensidades asignadas y poderes de corte, así como las unidades de disparo sentinel y sentinel Energy. Encontrarás la solución perfecta para tus instalaciones eléctricas.
Tanto si eres ingeniero, como cuadrista o instalador : Nuestros interruptores automáticos de corte al aire hw+ cuentan con todas las características que necesitas para un excelente diseño, instalación y puesta en marcha en locales profesional y comerciales, por ejemplo.
Con nuestros nuevos interruptores automáticos de corte al aire, conseguirás la máxima flexibilidad en la configuración del sistema.
La unidad de disparo sentinel integra todas las funciones y herramientas necesarias en un solo sistema inteligente. Esto te ofrece la flexibilidad necesaria para reaccionar a posibles cambios en tu sistema de distribución en cualquier momento. Gracias a la pantalla LCD y a la fácil navegación, el manejo resulta especialmente sencillo. Los ajustes de protección se pueden configurar fácilmente en la unidad de disparo.

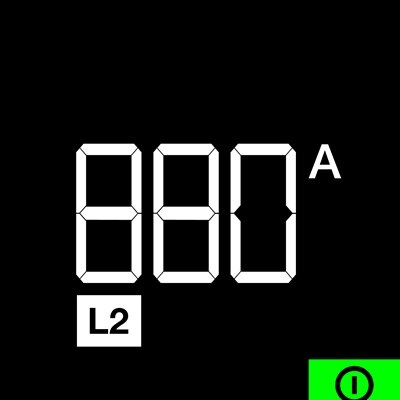

La pantalla LCD de fácil lectura ayuda a configurar la unidad.

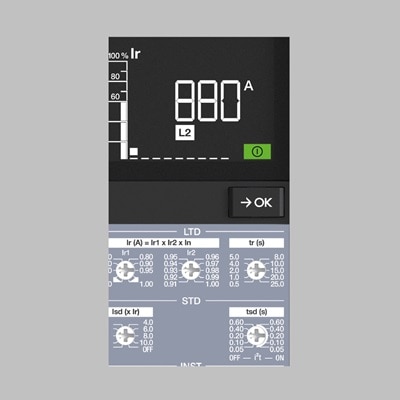

Ajuste seguro de la unidad de disparo sentinel con los diales combinados y la pantalla LCD.

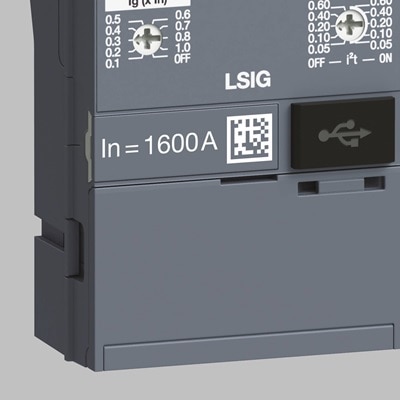

Facilita la adaptación del sistema con un módulo de intensidad asignada de tipo Plug & Play.

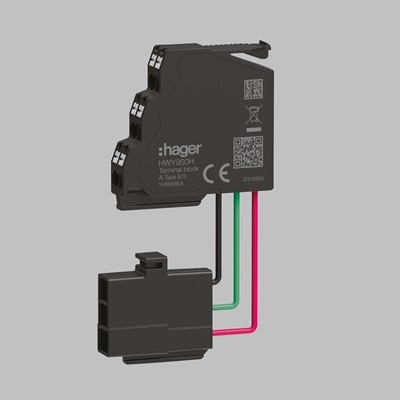

Se pueden conectar hasta cinco contactos de alarma de salida opcionales a través de bloques de bornes para supervisar las principales causas de disparo.
Prolongación sencilla mediante terminales para todos los elementos auxiliares (motor, bobinas, interruptores, etc.) mediante quickconnect.
Este dispositivo permite bloquear el pulsador PUSH ON para evitar el cierre del ACB.
Montaje seguro y sencillo. Las bobinas se montan de forma sencilla y segura gracias al sistema Push & Lock.
Integración perfecta y segura en la ubicación de almacenamiento.

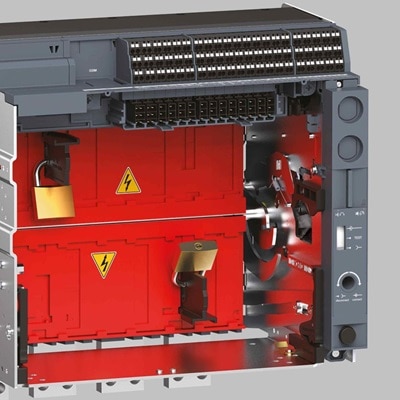

Los obturadores de seguridad bloqueables protegen los contactos principales en cuanto se retira el interruptor del chasis, mediante una tecnología extraíble.

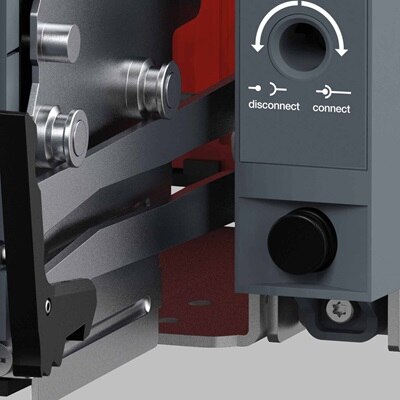

Extracción sencilla del ACB del chasis gracias a los rieles guía laterales extensibles.

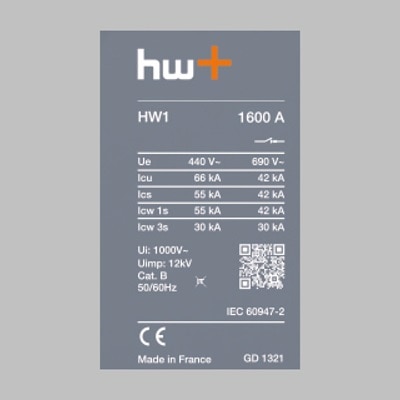

Recibe toda la información y los documentos técnicos del producto escaneando el código QR.

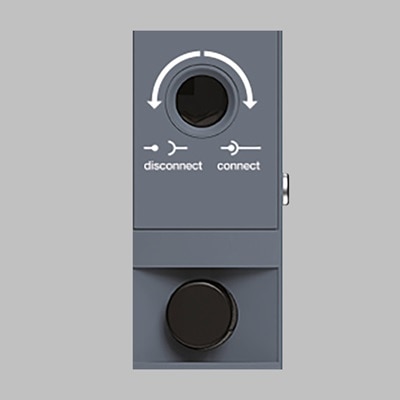

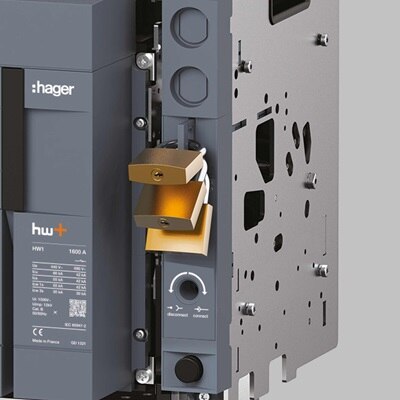

El pestillo de posición no solo sirve para liberar la posición del chasis durante la operación de extracción, sino que también se utiliza para bloquearlo con hasta 3 candados.
Unidad de disparo

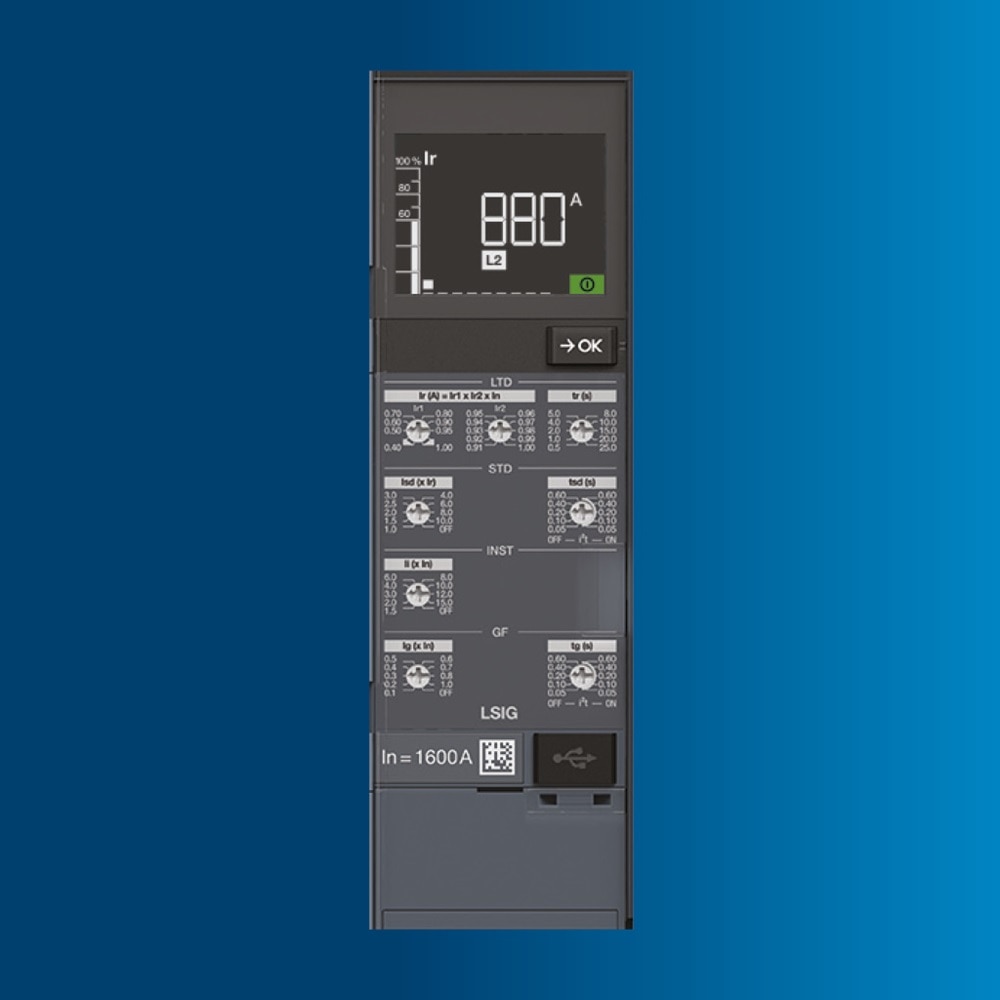

La unidad de disparo sentinel integra todas las funciones y herramientas necesarias en un solo sistema inteligente. Esto te ofrece la flexibilidad necesaria para reaccionar a posibles cambios en tu sistema de distribución en cualquier momento. Gracias a la pantalla LCD y a la fácil navegación, el manejo resulta especialmente sencillo. Los ajustes de protección se pueden configurar fácilmente en la unidad de disparo.
Descripción general de los ajustes

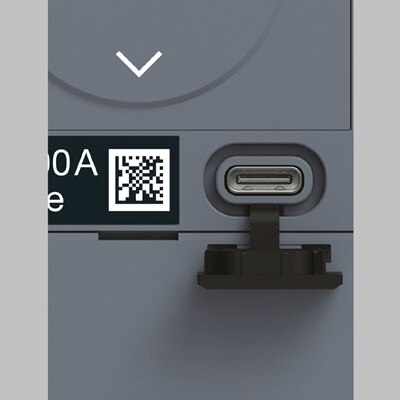

Alimenta la unidad de disparo con una fuente de alimentación externa USB.
Maneja el dial para mostrar el valor de ajuste de un parámetro concreto.

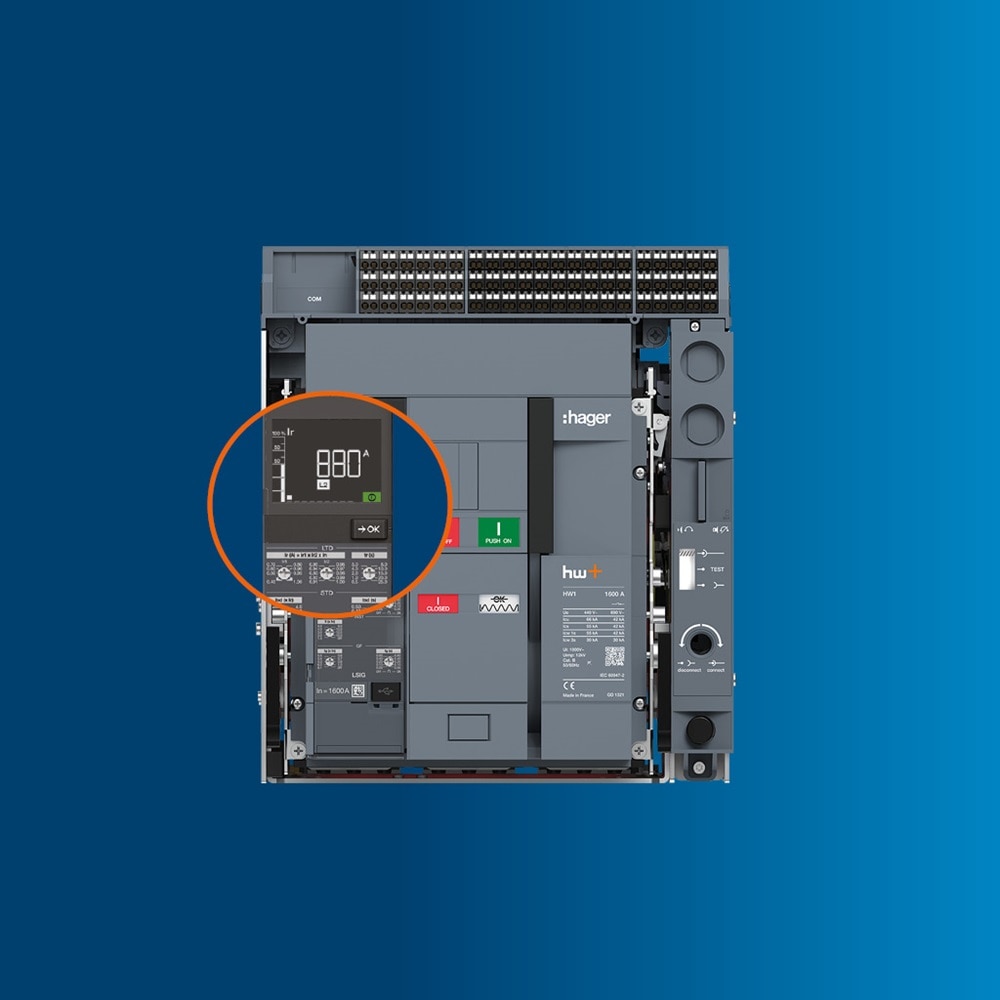

Cada parámetro se muestra en tiempo real, en amperios o segundos. Puedes ajustar todos los parámetros de retardo de larga duración, retardo de corta duración y protección instantánea y, en función de cómo tengas personalizado el producto, también la protección del neutro o la protección contra fallos a tierra.
El botón OK (Aceptar) se puede utilizar en cualquier momento para ver los parámetros ajustados.
Abre la tapa de la batería para acceder al dial de protección del neutro. Gracias a la batería, la causa de la activación se muestra en la pantalla después de un disparo.
La unidad de disparo sentinel Energy mejora tu experiencia de usuario. Una potente pantalla TFT a color facilita el manejo. Además de todas las funciones de la unidad de disparo sentinel, incorpora comunicación, protecciones avanzadas, alarmas, medición y funciones de control para satisfacer los requisitos más exigentes.
Principales ventajas
Características principales
La potente pantalla gráfica TFT muestra las pantallas de medición y ajustes predefinidas en secuencia permanente.

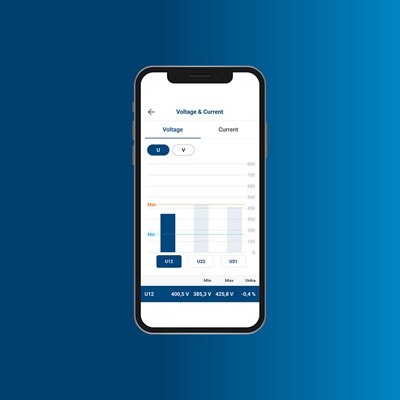

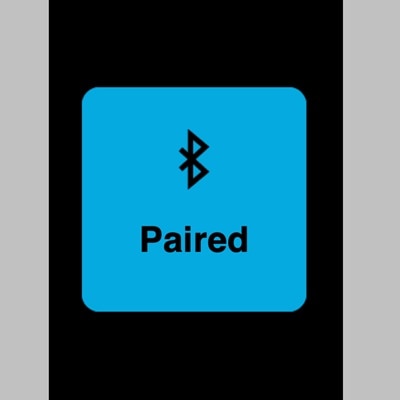

Supervisa tu ACB con la aplicación Hager Power touch mediante la unidad de disparo sentinel Energy compatible con Bluetooth.

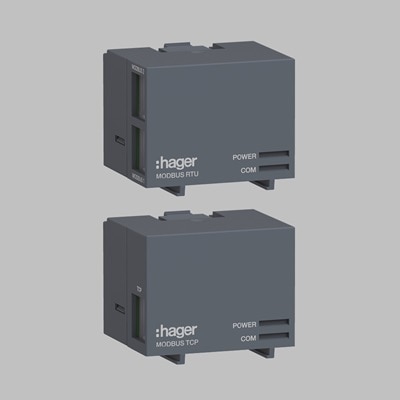

Los módulos COM opcionales permiten la comunicación a través de Modbus-RTU o Modbus-TCP con agardio.manager y el software Stream.

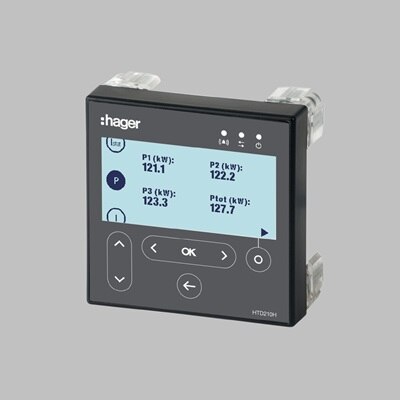

La pantalla opcional para panel o puerta en cuadro eléctrico permite acceder a la información de la pantalla del ACB cuando está montado detrás de una puerta o panel opacos, sin acceso al interruptor.

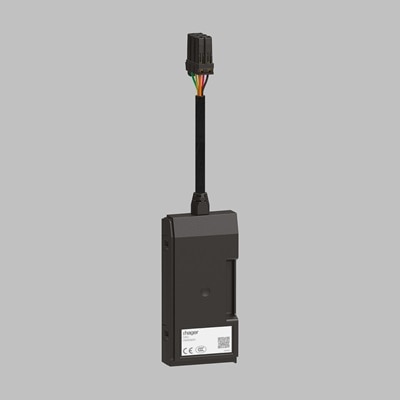

Informa a distancia sobre eventos predefinidos personalizables con el módulo OAC opcional que controla hasta 5 contactos de salida.
Las bobinas SH y CC están listas para recibir comandos de control de encendido/apagado, lo que permite el control remoto a través de la aplicación Hager Power touch, el software Hager Power setup o la comunicación Modbus.

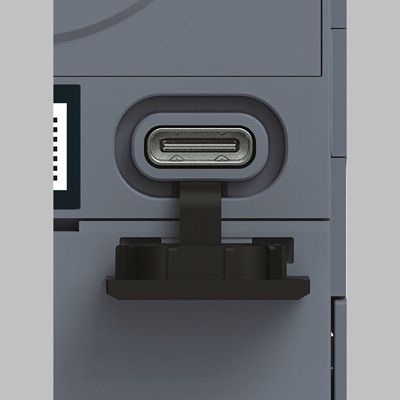

El puerto USB-C integrado permite el funcionamiento incluso sin una fuente de alimentación de red. Basta con conectar un portátil y utilizar el software Hager Power setup para realizar pruebas y para la puesta en marcha.
Unidad de disparo
Con la pantalla de alta resolución, siempre tendrás a la vista toda la información importante y podrás realizar la mayoría de los ajustes directamente en el propio panel de control. Esto no solo simplifica la gestión general, sino que también aumenta el tiempo de respuesta.
Descripción general de los ajustes
En el modo live, hay 36 pantallas predefinidas disponibles. Puedes seleccionar hasta 15 favoritas para que muestren los valores y ajustes de medición preferidos. Estas se alternarán automáticamente en la rotación del modo en directo.
Puedes recuperar todos los parámetros en cualquier momento pulsando el botón OK (Aceptar). La mayoría de los valores medidos se pueden visualizar de forma tanto numérica como gráfica.
Puedes obtener más información sobre fallos y alarmas mediante el botón OK (Aceptar).
Todos los interruptores automáticos en aire de la gama hw+ se pueden integrar fácilmente en el armario de distribución eléctrica quadro evo. De esta manera, lo esencial de tu fuente de alimentación se encuentra exactamente donde tiene que estar, en el centro de la aparamenta, y ofrece una protección fiable frente a sobrecargas, cortocircuitos y otros factores.
Los interruptores automáticos de corte al aire hw+ incluyen un paquete completo de accesorios: comandos, señales, protecciones, sistemas de bloqueo y enclavamiento. Esto te permite configurar el ACB en función de tus necesidades particulares.
Los contactos auxiliares se utilizan para indicar de forma remota el estado del ACB (ON o OFF).
El motor de carga del muelle se utiliza para cargar el mecanismo del muelle cuando el ACB está cerrado..
Las bobinas se utilizan para abrir o cerrar el ACB a distancia. Se pueden montar 3 bobinas en total en el ACB::

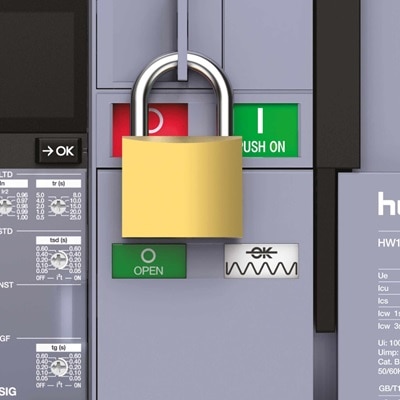

Evita que se pueda tocar el pulsador con sistemas de candado. También se puede utilizar para forzar el bloqueo del ACB en estado abierto.
Bloquea fácilmente el ACB en posición OFF gracias a una cerradura de bloqueo Ronis.
Enclava dos o tres ACB para aplicaciones de seguridad. Esta función es compatible con todas las versiones de interruptores (3P, 4P, fijo y extraíble).
Como colaborador, te ayudaremos con las herramientas adecuadas a lo largo de todo el proceso. Desde la planificación y la personalización, hasta el funcionamiento completo.
Nuestro software ofrece una solución integral, desde los cálculos de red hasta la puesta en marcha de dispositivos y la planificación de alojamientos de fusibles de distribuidores.

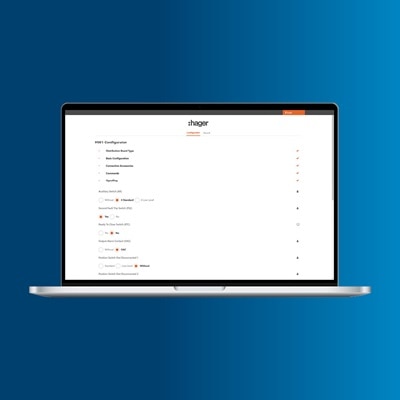

Con el configurador web de HW1 puedes personalizar el interruptor conforme a tus necesidades y elegir el tipo, la unidad de disparo y la configuración de tu ACB.

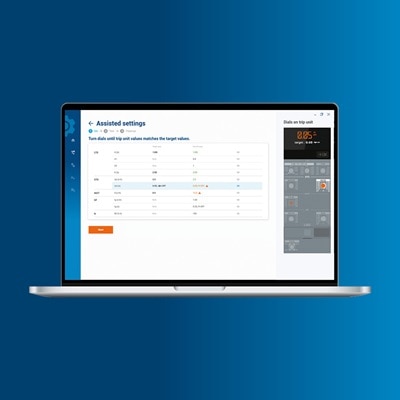

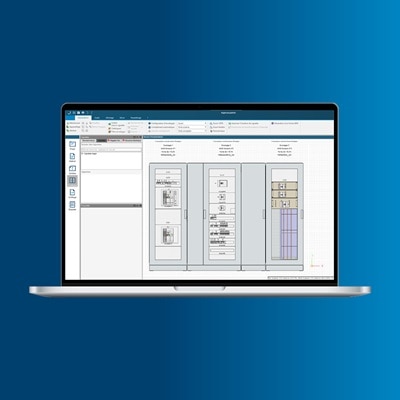

El software Hager Power Setup te ayuda con los ajustes predefinidos durante la puesta en marcha. Además, puedes importar los ajustes de protección y recuperar registros de funcionamiento a través de una interfaz con Hagercad.
En combinación con la unidad de disparo sentinel Energy, puedes supervisar el estado de funcionamiento, la información de mantenimiento y comprobar los valores medidos en cualquier momento.
