NH-Sicherungslastschaltleiste fv+, DIN3, 630A, 1-polig schaltbar, rostfrei, Montage auf 185mm Sammelschienensystem mit IP2X Schutz, Schraubanschluss M12
EAN-Nr.
7611919014724
E-nr.
847 012 919
VPE
1 St.
Rabattgruppe
62
NH-Lastschaltleiste fv+ DIN3 630A 1p rostfrei M12 IP2X LV8SR3PSTE
Preis*
CHF 462.00
/ St.
*
catalog.lists.product_addition.login_popup.title
catalog.lists.product_addition.login_popup.descriptive_text
catalog.transfer_popup.title
catalog.product_page.tranfer_popup.descriptive_text
product.page.accessories.title
product.page.accessories.associated-products
-
Sammelschienenklemme 3 product.page.accessories.products-available -
Mechanisches Zubehör für Niederspannungskomponenten 33 product.page.accessories.products-available -
Stromschiene der Leistungsphase 1 product.page.accessories.products-available -
Kennzeichnungsmaterial 2 product.page.accessories.products-available -
Schraube/Bolzen 6 product.page.accessories.products-available -
Zubehör/Ersatzteile für NH-Unterteile 2 product.page.accessories.products-available
product.page.accessories.title-modal
-
LVZKR
Sammelschienenklemme zu Reserveplatzabdeckung
CHF 27.15 / Set* -
LVZAFPEN-Anschluss für Schraub-/Bolzenanschluss M12 Stahl-Einlegeklemmen
CHF 15.35 / St.* -
LVZSRKFStahlklemme für fv+ / LV NH1-3, fest, 3 stk
CHF 56.80 / Set*
-
LVZAWSeitlicher Abstützwinkel fv+ / LV für die Befestigung der Blendstreifenprofile
CHF 9.05 / Set* -
LV8ZMKKMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 13.35 / St.* -
LV8ZMKEMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 1-phasig
CHF 22.70 / St.* -
LV8ZMKDMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für steckbare Messgeräte, 3-phasig
CHF 29.40 / St.* -
LV8ZMKBMessgerätehalter kurz FV+ Gr. 1-3, Höhe 97mm, für Messgeräte 72x72mm
CHF 10.70 / St.* -
LV8ZMKMessgerätehalter für FV+ Gr. 1-3, 120mm lang mit Ausschnitt 72x72mm
CHF 14.75 / St.* -
LV8ZMBMessgerätehalter lang FV+ Gr. 1-3 , Höhe 120mm, als Blindelement
CHF 12.00 / St.* -
LVZBERASchutzstopfen zu Reserveplatzabdeckung LVZRAT
CHF 1.35 / St.* -
LVZGZTVGeräteträger LV, 2 DIN-Halterungen, Aufnahme Trennklemmen, LV Gr. 1-3
CHF 85.90 / St.* -
LVZGATGeräteträger tief LV mit Aufnahme Trennklemmen, inklusive Schrauben
CHF 38.80 / St.* -
LVZRATV
Reserveplatzabdeckung 100mm Einbautiefe 150mm zu NH1-NH3 185mm transparent
CHF 69.30 / St.* -
LVZPHPlombierhaupe passend auf Geräteabdeckung LVZGA inklusive Plombierbügel
CHF 52.70 / St.* -
LVZGDGeräteträger tief LV für die Montage von Geräten und Klemmen, mit Schrauben
CHF 34.65 / St.* -
LVZGSGeräteträger tief für LV NH1-3 mit Steckverbindung 6-polig, 250V/12A
CHF 62.40 / St.* -
LVZGEGeräteträger LV mit DIN-Halterung vorne inklusive Schrauben für Typ LV NH1-3
CHF 55.60 / St.* -
LVZGESGeräteträger LV mit DIN-Halterung und Steckverbindung 6-polig für Typ LV Gr. 1-3
CHF 83.30 / St.* -
LVZGETVGeräteträger LV eine DIN-Halterung vorne, mit Aufnahme Trennklemmen
CHF 65.30 / St.* -
LVZGETGeräteträger LV mit DIN-Halterung und Aufnahme Trennklemmen, LV Gr. 1-3
CHF 59.80 / St.* -
LVZAKLAbdeckklappe zu NH1-NH3
CHF 8.35 / Set* -
LVZASAbdeckung seitlich
CHF 22.25 / St.*
-
LVZ1230
Befestigungsschrauben M12x30 m. Federelem. für Sammelschienenbef., fv+/LV 1-3
CHF 11.30 / St.* -
LVZSRSchrauben M12x30 für Sammelschienenanschluss rostfrei
CHF 11.90 / Set* -
LVZSGSchrauben M12x30 für Sammelschienenanschluss rostgeschützt
CHF 6.60 / Set* -
LVZSG50
Anschlussschraube M12x30 rostgeschützt
CHF 94.20 / Set* -
LVZSISchrauben M12x30 für Sammelschienenanschluss Innensechskant
CHF 8.00 / Set* -
LVZSR50
Anschlussschraube M12x30 rostfrei
CHF 166.50 / Set*
-
LVZTW
Trennwand LV für Anschlussraum NH1-3, für lange Kabelschuhe Länge 95mm
CHF 20.15 / Set* -
LVZKHKabelhalter klickbar für LV NH1-3, Stromwandlerverdrahtung
CHF 17.35 / St.*
-
LVZW250Stromwandler für LV NH1-3 250/5A 5VA Klasse 1
CHF 55.20 / St.* -
LVZW400Stromwandler für LV NH1-3 400/5A 5VA Klasse 1
CHF 55.20 / St.* -
LVZW500Stromwandler für LV NH1-3 500/5A 5VA Klasse 1
CHF 55.20 / St.* -
LVZW600Stromwandler für LV NH1-3 600/5A 5VA Klasse 1
CHF 55.20 / St.* -
LVZW800Stromwandler für LV NH1-3 800/5A 5VA Klasse 1
CHF 79.60 / St.* -
LVZWE400Stromwandler für LV NH1-3 400/1A 5VA Klasse 1
CHF 83.20 / St.* -
LVZWE600Stromwandler für LV NH1-3 600/1A 5VA Klasse 1
CHF 83.20 / St.* -
LVZW300K05Stromwandler E_ für LV NH1-3 300/5A 2, 5VA Klasse 0, 5S CH
CHF 94.20 / St.* -
LVZW150Stromwandler für LV NH1-3 150/5A 2, 5VA Klasse 1
CHF 55.20 / St.* -
LVZW300K05GStromwandler 300/5A 2.5VA Kl.0.5s Geeicht
CHF 160.00 / St.* -
LVZW401K05Stromwandler E_ für LV NH1-3 400/5A 5VA Klasse 0, 5S CH
CHF 103.50 / St.* -
LVZW401K05GStromwandler 400/5A 5VA Kl.0.5s Geeicht
CHF 168.50 / St.* -
LVZW601K05Stromwandler E_ für LV NH1-3 600/5A 5VA Klasse 0, 5S CH
CHF 103.50 / St.* -
LVZW601K05GStromwandler 600/5A 5VA Kl.0.5s Geeicht
CHF 174.00 / St.* -
LVZW801K05Stromwandler E_ für LV NH1-3 800/5A 5VA Klasse 0, 5S CH
CHF 118.50 / St.* -
LVZW801K05GStromwandler 800/5A 5VA Kl.0.5s Geeicht
CHF 202.00 / St.* -
LVZWB300Stromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0, 5S CH
CHF 355.00 / St.* -
LVZWB300GStromwandlerblock für LV NH1-3 3-Phasen 300/5A 5VA Klasse 0.5s Geeicht
CHF 440.00 / St.* -
LVZWB600Stromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0, 5S CH
CHF 355.00 / St.* -
LVZWB600GStromwandlerblock für LV NH1-3 3-Phasen 600/5A 5VA Klasse 0.5s Geeicht
CHF 440.00 / St.*
-
LVZPBProfilblende für LV, 850mm lang zur seitlichen Abdeckung
CHF 33.25 / Set* -
LVZRADReserveplatzabdeckung LV, 100mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 44.40 / St.* -
LVZRAReserveplatzabdeckung LV, 150mm breit, Gr.1-3 zur Abdeckung der Stromschienen
CHF 63.90 / St.* -
LV8ZAGAusgleichsblende lang FV+, Längenausgl. bis 100mm, Einbautiefe bis Front 150mm
CHF 18.60 / St.* -
LV8ZHCRGriffblende rot, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / St.* -
LV8ZHCGGriffblende grün, aufrastbar auf Schaltgriff 1-/3-polig NH1-3, Set 3 Stück
CHF 4.70 / St.*
-
LVZSRKEinlegeklemme Stahl für fv+ / LV NH1-3, re/se/rm/sm, rostgeschützt, 3 Stk
CHF 54.10 / Set* -
LVZASRAnschlussset für 2 x 300mm² for fv+/LV NH1-3, rostgeschützt
CHF 186.50 / Set* -
LVZAZPEN-Anschluss für Schraub-/Bolzenanschluss M12
CHF 23.10 / St.*
-
LVZSASchaltstellungsanzeige LV, Mikroschalter Öffner und Schließer, LV NH1-3
CHF 13.90 / St.* -
LVZVKVerdrahtungskit LV Gr.1-3 für Spannungsabnahme 3-phasige Messung
CHF 36.75 / Set* -
LVZVKSEVerdrahtungsset Stromwandler für LV NH1-3, 1-phasig, mit Kabelhalter
CHF 32.10 / Set* -
LVZVKSDVerdrahtungsset Stromwandler für LV NH1-3, 3-phasig, mit Kabelhalter
CHF 50.30 / Set*
-
LVZITIsolierträger 3-polige Feldverteilschienen 185mm Phasenmittenabstand
CHF 32.50 / St.* -
LVZIT1Isolierträger für N-/PEN-Schiene
CHF 16.65 / St.* -
LVZITPIsolierträger-Profil Länge 1, 8m: V-ITP
CHF 84.30 / St.*
-
LV8ZASUNH1-3 Blindabdeckung Sicherungsüberwachung
CHF 17.50 / St.*
-
LVZAE12RAnschlusselement M12x35
CHF 14.15 / St.* -
LVZAE8RAnschlusselement M8x30
CHF 11.30 / St.*
-
LVZAK12Klemmscheibe M12
CHF 3.75 / St.* -
LVZAK8Klemmscheibe M8
CHF 4.25 / St.*
-
LVZAS100Hakenkopfschraube M12x132mm für 2x100x10 ohne SW / 2x80x10 mit SW
CHF 21.25 / St.* -
LVZAS120Hakenkopfschraube M12x155mm für 2x100x10 mit Stromwandler
CHF 26.25 / St.* -
LVZAS40Hakenkopfschraube M12x70mm für 2x40x10 ohne Stomwandler
CHF 15.55 / St.* -
LVZAS50Hakenkopfschraube M12x80mm für 2x50x10 ohne Stromwandler
CHF 16.05 / St.* -
LVZAS60Hakenkopfschraube M12x90mm für 2x60x10 ohne SW / 2x40x10 mit SW
CHF 16.60 / St.* -
LVZAS70Hakenkopfschraube M12x102mm für 2x50x10 mit Stromwandler
CHF 17.55 / St.* -
LVZAS80Hakenkopfschraube M12x112mm für 2x80x10 ohne SW / 2x60x10 mit SW
CHF 18.70 / St.*
-
LVZGM12RGleitmutter M12 mit Druckfeder
CHF 5.75 / St.* -
LVZGM8RGleitmutter M8 mit Druckfeder
CHF 5.75 / St.*
-
LVZM12Einpressmutter M12
CHF 4.40 / St.* -
LVZM1250
Einpressmutter M12 (50 Stück)
CHF 185.50 / Set* -
LVZM8Einpressmutter M8
CHF 3.05 / St.* -
LVZM850
Einpressmutter M8 (50 Stück)
CHF 126.00 / Set*
-
LVZMS150Amperemeter 150A steckbar
CHF 208.00 / St.* -
LVZMS240-600Amperemeter 240/5A 2.5VA für Stomwandler 600A steckbar
CHF 227.00 / St.* -
LVZMS250Amperemeter 250A steckbar
CHF 208.00 / St.* -
LVZMS360-600Amperemeter 360/5A 2.5VA für Stromwandler 600A steckbar
CHF 227.00 / St.* -
LVZMS400Amperemeter 400A steckbar
CHF 208.00 / St.* -
LVZMS500Amperemeter 500A steckbar
CHF 208.00 / St.* -
LVZMS600Amperemeter 600A steckbar
CHF 208.00 / St.* -
LVZMV150Amperemeter 150A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV250Amperemeter 250A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV400Amperemeter 400A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.* -
LVZMV600Amperemeter 600A Klasse 3 versenkt 72x72mm
CHF 201.00 / St.*
-
LVZAKAnschlussraumabdeckung kurz zu NH1-NH3-Sicherungslastschaltleiste
CHF 26.30 / St.* -
LVZALAnschlussraumabdeckung zu NH1-NH3-Sicherungslastschaltleiste
CHF 34.65 / St.* -
LVZALEAnschlussraumabdeckung lang zu NH1-NH3-Sicherungslastschaltleiste
CHF 81.80 / St.*
-
LVZRAD80D
Leerfeldabdeckung 100mm mit Befestigung
CHF 44.40 / St.* -
LVZRAD80DXLeerfeldabdeckung 100mm ohne Befestigung
CHF 63.90 / St.*
Technische Merkmale
Elektrischer Strom
-
Nennstrom630 A
-
Bedingter Bemessungskurzschlussstrom Icc120 kA
-
Bedingter Bemessungskurzschlussstrom bei Ue=400 V nach IEC61439-1 3.8.10.4120 kA
-
Strombelastbarkeit bei AC23 in Kategorie B / 400V630 A
-
Strombelastbarkeit bei AC22 in Kategorie B / 500V630 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 690V630 A
-
Strombelastbarkeit bei AC21 in Kategorie B / 800V400 A
-
Bemessungsstrom bei Ue=400 V AC gemäss IEC61439-1 5.3.2630 A
-
Bemessungsstrom bei Ue=690 V AC gemäss IEC61439-1 5.3.2630 A
-
Bemessungsstrom bei Ue=800 V AC gemäss IEC61439-1 5.3.2400 A
-
Bedingter Bemessungskurzschlussstrom bei Ue=690 V nach IEC61439-1 3.8.10.4100 kA
-
Nennstrom für kurze Zeit Icw 1s mit Verriegelungssystem IEC 6094725 kA
-
Nennstrom für Sicherungseinsätze50 A, 63 A, 80 A, 100 A, 125 A, 160 A, 200 A, 224 A, 250 A, 315 A, 335 A, 400 A, 500 A, 630 A
-
zul. Bemessungskurzzeitstromfestigkeit Icw unter 1s IEC6094715 kA
Sicherung
-
SicherungsgrösseNH3
Anschlussmöglichkeiten
-
Anschluss-/SteckertypSchraubanschluss
-
MontageartSchraubbefestigung
Anschluss
-
Anschluss-/SteckertypM12 Anschluss
-
Art der AnschlussraumabdeckungStandard-Anschlussraumabdeckung
Architektur
-
Polanzahl3
-
Anzahl der schaltbaren Pole1
Einsatzbedingungen
-
Betriebstemperatur-25 - 55 °C
Installation, Montage
-
Nominales Drehmoment20 - 20 Nm
-
Drehmoment zur Befestigung auf Sammelschiene20 - 20 Nm
Belastbarkeit
-
Gerätelebensdauer, elektrische Schaltspiele200
-
Gerätelebensdauer, mechanische Schaltspiele800
-
Gerätelebensdauer (Summe Mech.- und Elektrische Lebensdauer) IEC60947-3 Tab.41000
Sicherheit
-
Schutzart IPIP2X
Spannung
-
Isolationsspannung Ui1000 V
-
Stossspannungsfestigkeit12 kV
-
Bemessungsbetriebsspannung Ue400 - 800 V
Abmessungen
-
Abstand Sammelschienen185 mm
-
Höhe741 mm
-
Tiefe193 mm
Leistung
-
Gesamtverlustleistung unter Nennstrom111 W
-
Verlustleistung der Sicherungseinsatz im Gerät installiert48 W
-
Verlustleistung bei Volllast255 W
Frequenz
-
Frequenz50 - 60 Hz
Elektrischer Schutz
-
Mit FehleranzeigeNein
Funktionen
-
Doppelt unterbrechendJa
catalog.pageproduct.title_sustainability.h2
Wir sind bestrebt, unsere Umweltleistung zu verbessern, indem wir unseren ökologischen Fussabdruck verringern und gleichzeitig als Nachhaltigkeitsfaktor für unsere Kunden agieren. Mehr erfahren
catalog.pageproduct.sustainability_block.downloads_h3

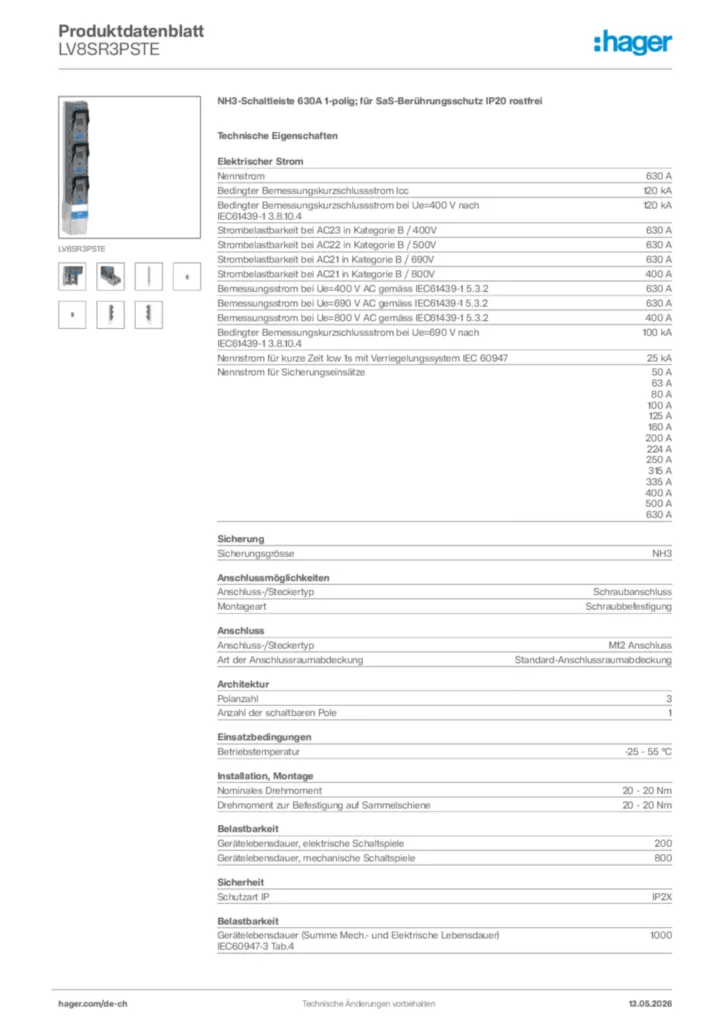

Downloads
-
Produktbild
Hinweise zum Verwendungszweck. Wir weisen darauf hin, dass wir Inhaber der Nutzungsrechte des zur Verfügung gestellten Bildmaterials sind. Sie dürfen das zur Verfügung gestellte Material nur entsprechend unserer Nutzungsbedingungen (PDF, 85 KB) verwenden. Sie sind für die Einhaltung der Lizenzbestimmung selbst verantwortlich und können bei Missbrauch haftbar gemacht werden.

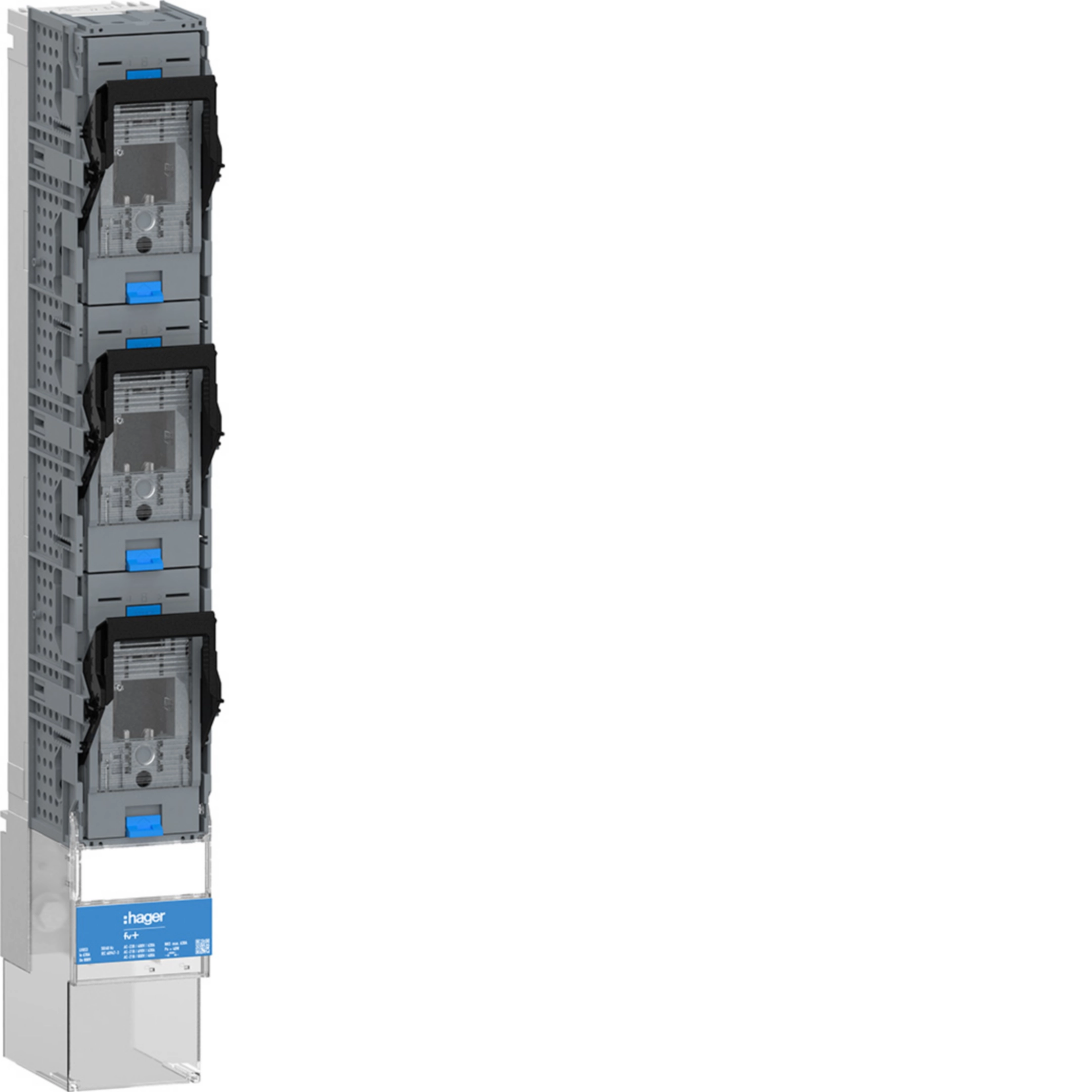

Produktbild LV8SR3PSTE
-
GeneratedProductDatasheet
Hager Produktdatenblatt LV8SR3PSTE
NH3-Schaltleiste 630A 1-polig; für SaS-Berührungsschutz IP20 rostfrei
PDF -
Bedienungs- & Montageanleitungen
Montageanleitung International 2025-10-24
PDF18,64 MB
Montageanleitung International 2025-10-24
PDF3,52 MB
Montageanleitung de-DE 2026-04-28
PDF52,04 MB
Montageanleitung en-GB 2026-04-28
PDF39,54 MB
Montageanleitung fr-FR 2026-04-28
PDF49,85 MB -
Normen & Umweltinformationen
Konformitätserklärung en-GB 2026-10-23
PDF380,11 kB
Mehr Downloads
Entdecken Sie weitere Produkte in diesem Sortiment
-
5
-
1
LV8Y1BNH1-Infoträger mit Produktinformation ohne ReferenzangabePreis*CHF 7.95/ St. * -
2
LV8Y00WNH00 Bezeichnungsschild als Ersatz für Infoträger und Beschriftungsträge 50 St.Preis*CHF 5.35/ St. * -
3
LV8Y1000BNH 1000A Infoträger mit Produktinformation ohne ReferenzangabePreis*CHF 7.95/ St. * -
4
LV8Y00LPNH00-Schaltdeckel 185mm 3-poligPreis*CHF 42.70/ St. * -
5
LV8Y1LENH1-Schaltdeckel 1-poligPreis*CHF 21.40/ St. *
