Hagercentral

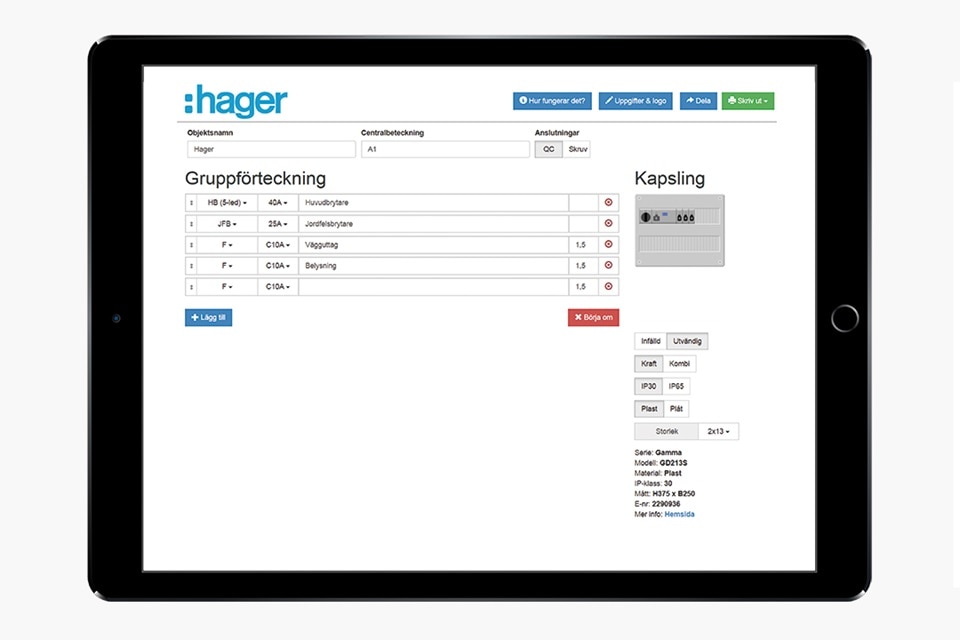

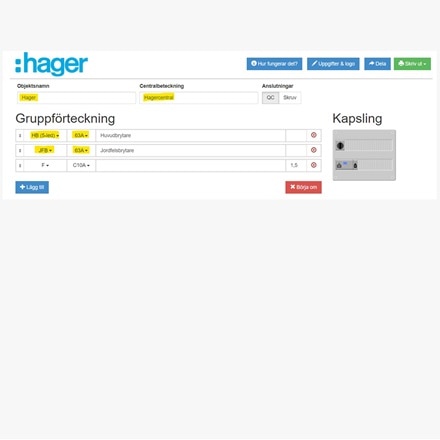

• Börja med att skriva in objekts­namn och central­be­teck­ning i fälten för detta. Om du vill kan du även lägga till före­tags­logon och kontakt­upp­gifter.

• Välj huvud­bry­tare 4- eller 5-ledare samt ampere-storlek.

• Lägg till det som du önskar, jord­fels­bry­tare, dvärg­bry­tare, person­skydds­au­tomat (PSA), ener­gi­mä­tare eller om så önskat tom plats.

• Du kan välja mellan en-poligt eller tre-poligt eller med en enklare styr­ning.

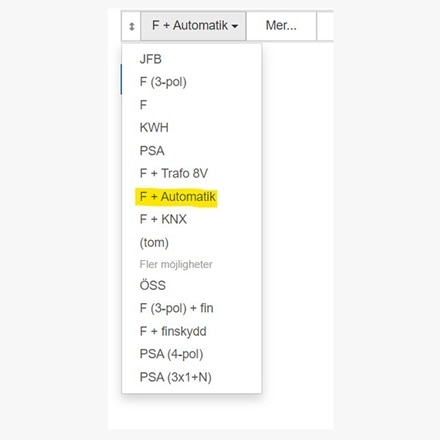

• För en enklare styr­ning, tryck på "F + Auto­matik" och sedan på "Mer...".

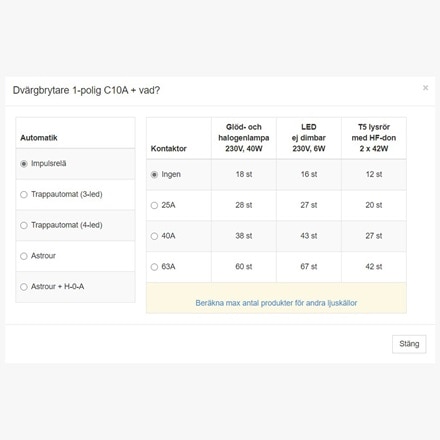

• Välj önskad funk­tion och even­tuell kontaktor. Tryck på "Stäng".

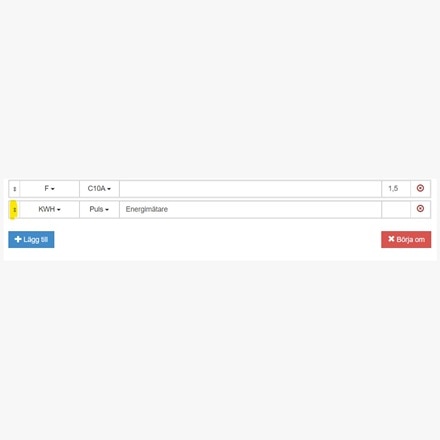

Skulle man ha glömt något så går det att lägga till den sist och flytta upp den till den place­ring man vill ha med hjälp av pilen som är till vänster.

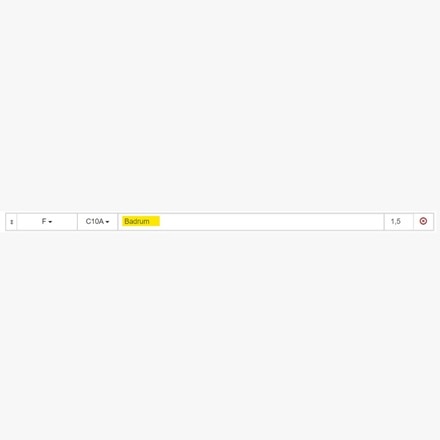

Den text som du lägger in kommer även på grupp­för­teck­ningen. När du börjar skriva kommer förslag på text.

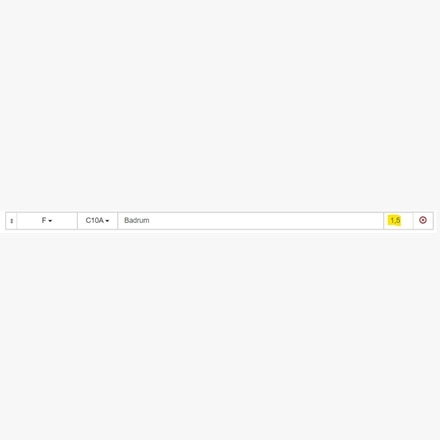

Stämmer inte den före­slagna kabe­la­rean så går det att ändra manu­ellt.

Har man tagit med för mycket så är det bara att ta bort raden med hjälp av den röda symbolen som finns vid sidan.

Du har möjlighet att välja mellan quickconnect- eller skru­van­slut­ning.

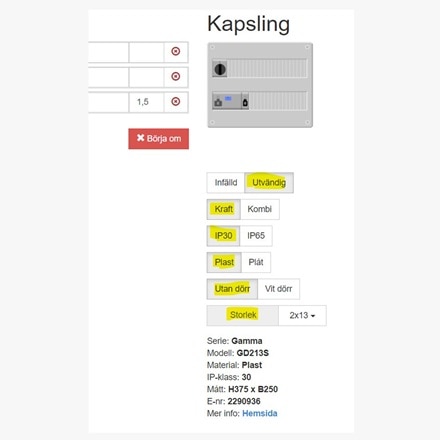

Nu har det blivit dags att välja kaps­ling enligt dina önskemål.

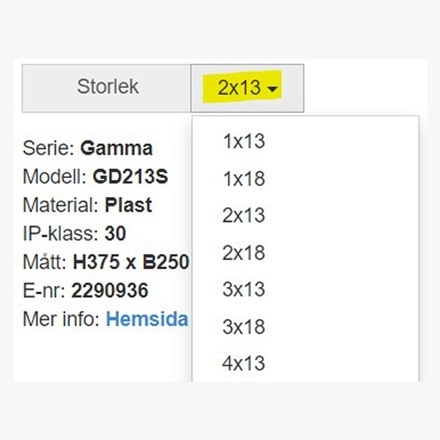

Är du inte nöjd med före­slagen storlek på kaps­ling så kan du ändra till annan storlek manu­ellt.

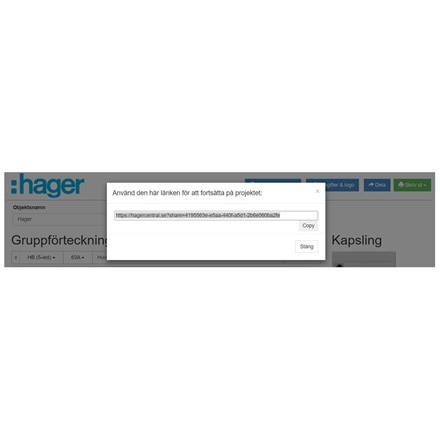

Om du vill dela med dig av det du skapat, till kund eller kollega för t.ex. gransk­ning, kan du klicka på Dela-knappen. Du får då en länk, klicka på Copy-knappen och klistra sedan in den i ett mail.

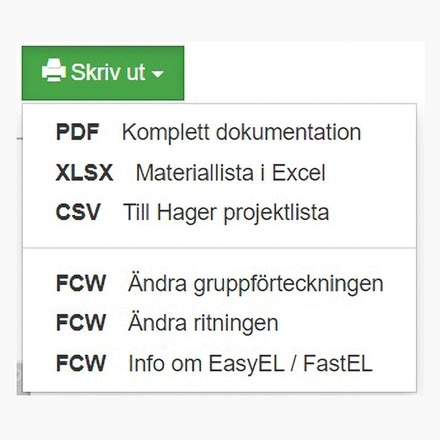

Välj "Skriv ut" och välj i rullistan: PDF, XLSX, FCW

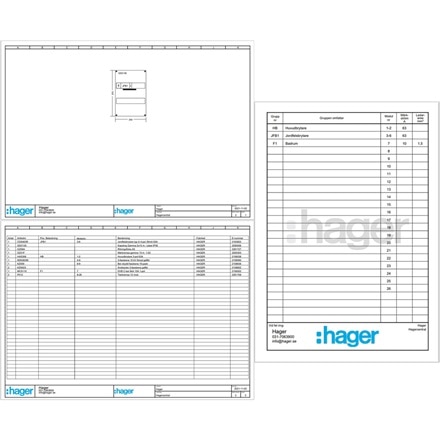

• Väjer du PDF så kommer du att få en ritning med grupp­för­teck­ning, layout, mate­ri­al­spe­ci­fi­ka­tionen och kopp­lings­schema.


• Väjer du XLSX så kommer mate­ri­al­spe­ci­fi­ka­tionen som en Excel-fil.

• Du kan också välja att öppna dem i EasyEl /FastEl om du har det instal­lerat

Nu har du allt du behöver ha med dig när du skall beställa, plocka ihop och lämna ifrån dig.
