UK240283

Vloergoot verzonken 3-compartimenten 240x28mm staal
Bestelnummer
UK240283
EAN-nummer
4012002238547
Verpakking
2 meter
Artikelgroep
3A3
Brutoprijs
80,60 € / meter *

Technische eigenschappen

  • Afmetingen
    • Hoogte geïnstalleerd product
      • 28 mm
    • Lengte in mm
      • 2000 mm
    • Breedte geïnstalleerd product
      • 240 mm
  • Capaciteit
    • Max. leidingbezetting Ø 11 mm – vulgraad 0,5
      • 26
  • Materiaal
    • Kleur
      • verzinkt
    • Bestandsdeel
      • staal
    • Materiaalgroep
      • Staal
    • Oppervlaktebehandeling
      • verzinkt
  • Kabel
    • Inwendige dwarsdoorsnede
      • 6720 mm²
  • Samenstelling
    • Aantal compartimenten
      • 3
  • Normen
    • Keurmerken
      • EN50085-2-2
    • Europese richtlijn RoHs
      • vrijwillige overeenstemming
  • Veiligheid
    • Halogeenvrij
      • Ja

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

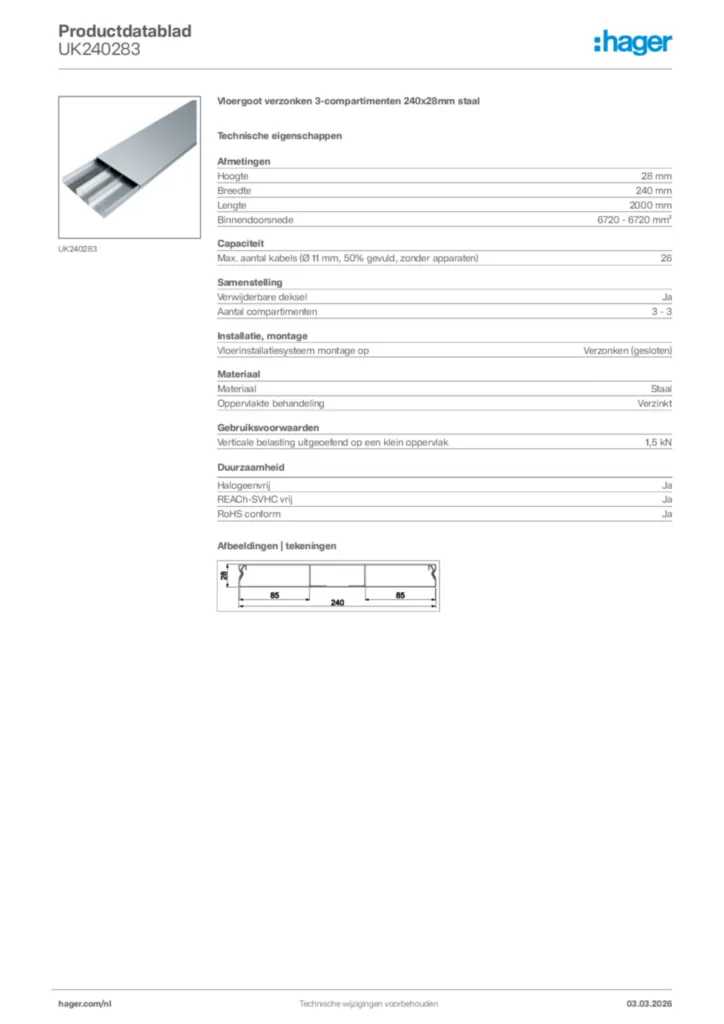

  • Afbeelding voor UK240283

  • Gebruikshandleidingen

  • Installation manuals for UK240283

    PDF
    4 MB
  • Installatiehandleiding voor UK240283

    PDF
    4 MB
  • Europese conformiteitsverklaringen

  • EU Declaration of conformity for UK240283

    PDF
    49 KB
Weitere Downloads

Systemtext

Estrichüberdecktes Elektro-Unterflurkanal-System UK
nach EN 50085-1 und 2-2 aus verzinktem Stahlblech nach DIN EN 10346, bestehend aus: Kanal-Grundprofil aus Unter-/Oberteil, Bügel, Verbindungsschelle, Vertikalkrümmer, Endstück, Universal-Bodendosen, Montageschutzdeckel und Montagedeckel.

Kanal-Grundprofil aus Unterteil mit einer oder zwei festen Trennwänden und abnehmbares Oberteil. Bügel oder Verbindungsschelle (Bügel plus Bodenplatte) für Kanal an Kanal, Kanal an Universal-Bodendosen oder Kanal an 90° Vertikalkrümmer (an der Wand) sind zu befestigen. Offene Kanalenden sind mit Endstücken zu verschließen.

Universal-Bodendose zur Aufnahme von Einbaueinheiten über Montagedeckel. Mit innenliegender stufenloser Höhennivellierung, mit Schutz-Folienschalung mit Trittschalldämmung oder mit Stahlblechschalung mit optionaler Rohreinführung für geeignete Elektro-Installationsrohre und zur Weiterverbindung für z.B. Einzel-Anschlussdosen. Bei Estrichhöhe über 120 mm kann ein Aufstockrahmen (max. 35 mm) verwendet werden. Für schwere Lasten ist eine Schwerlaststütze zu montieren. Montageschutzdeckel zum Schutz beim Einbau des Estrichs.

Nach der Bodenbelagsverlegung ist der Montageschutzdeckel zu entfernen und durch Einsetzten eines Montagedeckels zu ersetzten. Anschließend sind die Versorgungs-/Einbaueinheiten oder Einbaugeräte (Steck-, Daten-, Telekommunikationsdosen) einzubauen.

Hinweis: Potenzialausgleichs-, Erdungs-, Schall- und Brandschutz-Maßnahmen sind fachgerecht auszuführen. Zur Befestigung am Boden sind geeigneten Befestigungsmaterialen zu verwenden. Montageanleitung beachten.

Kopieer of exporteer naar GAEB, HTML, PDF, DOC, ÖNORM, ...

Gekopieerd !
Exportieren
*Technische wijzigingen en fouten voorbehouden, alsmede prijswijzigingen. Alle prijzen zijn bruto, exclusief btw.
