Universele vloerdoos met bodemplaat grootte 2 428x428x(50-80)mm UDB2050080
EAN-nummer
4012002237984
Verpakking
1 Stuk
Artikelgroep
3A3
Brutoprijs
€ 286,00
/ Stuk
*
Log in om een productlijst aan te maken
U moet zijn aangemeld bij uw myHager-account om productlijsten te maken
Maak jouw systeem compleet
Onmisbare accessoires
Optionele accessoires
-
Toebehoren/montagemateriaal 1 producten beschikbaar -
Ophoogframe vloerinstallatiesdoos 1 producten beschikbaar
Maak jouw systeem compleet
-
BKZHZ10
Nietmachine tbv folie van BK
€ 233,00 / Stuk*
-
UDAR235
Frame voor verhogen van UDB/UDH grootte 2 hoogte 35mm
€ 103,00 / Stuk*
Technische eigenschappen
Afmetingen
-
Lengte428 mm
-
Minimale dekvloerhoogte50 mm
-
Nivelleerbereik50 - 80 mm
-
Nominale grootte240 mm
Gebruiksvoorwaarden
-
Maximale belasting1,50 - 1,50 kN
Samenstelling
-
Geschikt voor installatieafdichtingNee
-
Met bodemplaatJa
-
Montage dekselhouderJa
Materiaal
-
Materiaal zijwandKunststof
Deksel, deur
-
Type dekselJaloezie
Functies
-
Ontkoppelmogelijkheid deksel van bodemdeelJa
-
Geschikt voor vloergoot bovenliggend geslotenNee
-
Geschikt voor verzonken vloergootJa
Downloads
-
Afbeelding
Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

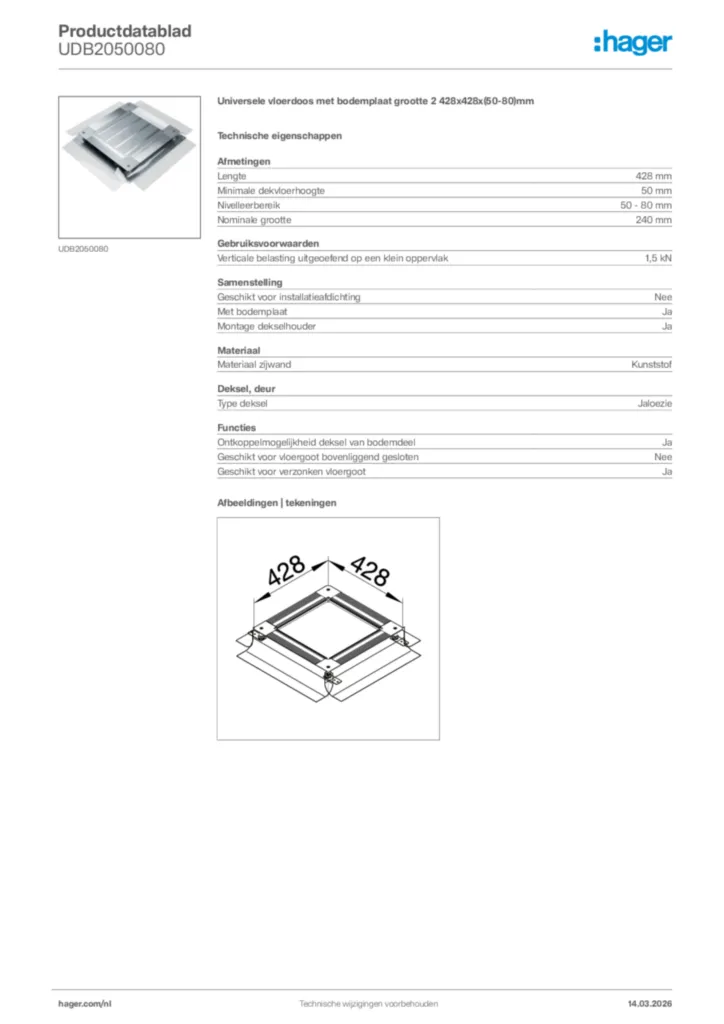

Afbeelding UDB2050080
-
Instructiehandleiding
Instructiehandleiding International 2017-12-15
PDF4,28 MB
Instructiehandleiding International 2018-02-06
PDF4,73 MB
Instructiehandleiding en-GB, fr-FR, de-DE, pl-PL 2017-09-29
PDF2,29 MB -
Technische appendix (multiproducten)
Floor installations systems, Impact noise properties
Technische appendix (enkel product) en-GB 2024-10-07
PDF578,05 kB
Floor installation systems, Information for the floor layer
Technische appendix (enkel product) en-GB 2023-06-16
PDF2,59 MB -
STEP-bestanden
STEP model UDB2050080
STEP-bestanden International 2022-10-18
STP407,31 kB -
Product Drawing
Technical Drawing UDB2050080
Product Drawing International 2022-10-18
PDF47,30 kB -
Handboek
BASIC-KNOWLEDGE-FLOOR-INSTALLATION-SYSTEMS__EN__2024-04__HANDBOOK
Handboek en-GB 2024-04-10
PDF99,70 MB -
Conformiteitsverklaring
TEH_CE_CERT_UK-DE_EN-26072019
Conformiteitsverklaring International 2024-08-27
PDF49,71 kB
Meer documentatie
