TRM692G

KNX-RF inbouwmodule 230 V, 4-draads, 2-v in, 1-v jaloezie/rolluik 230 V, 3A uit
Bestelnummer
TRM692G
EAN-nummer
3250615989031
Verpakking
1 stuk
Artikelgroep
H55
Brutoprijs
€ 99,90 / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • 2204
    • Aantal rolluik-/jaloezieuitgangen
      • 1
  • Functies
    • Busmodule afneembaar
      • Nee
    • Functie
      • resetfunctie (naar fabrieksinstelling)
      • de repeater-functie kan ter verhoging van de radiografische reikwijdte worden ingeschakeld
    • Lichtscènes
      • het opslaan van scènes kan worden geblokkeerd
      • scènes aanroepen via ander KNX-apparaat
    • quicklink-functies
      • quicklink-functies: jaloezie, 2 scènes, gedwongen besturing, op/neerimpulsdrukker
  • Uitvoering
    • Schaltart / Variante
      • met 2 mechanische en elektronisch ten opzichte van elkaar vergrendelde relaiscontacten
    • Aantal modulen
      • 0
  • Bedienen en signaleren
    • Signaallamp
      • ja
    • Toets/impuls-drukkerknop
      • met configuratie- en functie-toets
  • Connectiviteit
    • Bussysteem Funkbus
      • Ja
    • Bussysteem LON
      • Nee
    • Bussysteem Powernet
      • Nee
    • Protocol
      • KNX-RF
    • Ontvangercategorie
      • 2
    • Accessory
      • Nee
    • Reserveonderdeel
      • Nee
  • Belangrijkste elektrische eigenschappen
    • Type voedingsspanning
      • AC
    • Frequentie
      • 50 Hz
  • Spanning
    • Systeemspanning
      • 230 VAC
  • Stroom
    • Aantal ingangen
      • 2
    • Max. schakelstroom
      • 3 A
  • Frequentie
    • RF-ontvangstfrequentie
      • 868.3 MHz
  • Vermogen
    • Vermogen bij 230 V, AC 1
      • 690 W
    • Vermogensverlies bij nominale stroom
      • 450 mW
    • Vermogensverlies per spoel
      • 150 mW
  • Meting
    • relatieve luchtvochtigheid (geen condensvorming)
      • 0…65 % (zonder condensvorming)
  • Besturing van LED-verlichting
    • led
      • met configuratie- en functie-led
      • met controle-led (relais gesloten)
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,5 - 1,5 mm²
    • Aansluitdoorsnede massieve aders
      • 0,5 - 2,5 mm²
    • Aantal contacten
      • 1
    • Aansluittype
      • met schroefliftklemmen
    • Busaansluittype
      • integratie via KNX-RF/TP gateway (TR131A) in KNX-TP-systeem
    • Soort verbinding
      • schroeftechniek
  • Instellingen
    • Lamellenverstelling bij signaalduur
      • < 1 s
    • Programmeren
      • quicklink-configuratie zonder gereedschap door middel van toetsen en led-indicatie
  • Samenstelling
    • Aantal quicklink-koppelingen
      • max. 20 zenders/ontvangers
    • Modulaire uitbreidingsmogelijkheid
      • Nee
    • Zelfvergrendeling gedurende 2 min bij signaalduur
      • > 1 s
    • Bedrijfscyclus zender
      • 1 %
    • Omschakeltijd bij richtingswisseling
      • < 0.6 s
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • -10…50 °C
    • Opslag-/transporttemperatuur
      • -20…70 °C
    • Energieverbruik
      • laag energieverbruik
  • Identificatie
    • Toepassing
      • KNX-RF - actoren
    • productfamilie:
      • productfamilie: uitvoer
    • Component van een productfamilie
      • TRM
    • Hoofddesignreeks
      • Berker.Net
    • Secundaire design-lijn(en)
      • Berker.Net

Downloads

  • Afbeelding voor TRM692G

  • Gebruikshandleidingen

  • Montagehandleiding voor TRM692G

    PDF
    11 MB
  • Instruction manuals for TRM692G

    PDF
    11 MB

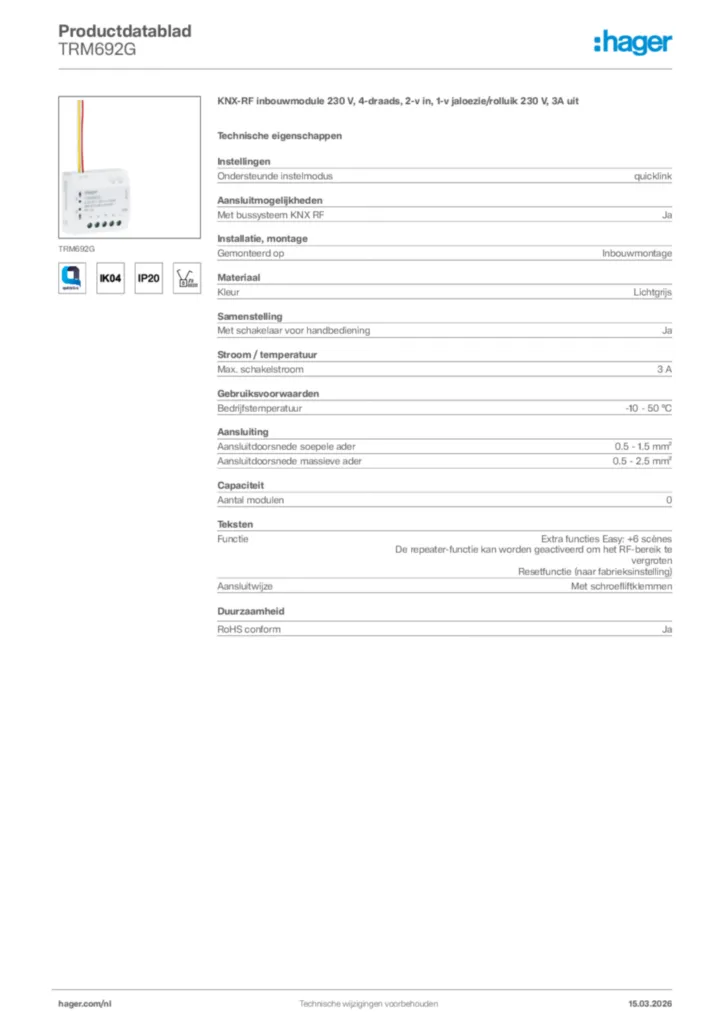

  • Productbijlage
