TXA306

KNX universele ingangsmodule, 6-voudig, 24 - 230V
Bestelnummer
TXA306
EAN-nummer
3250616049260
Verpakking
1 stuk
Artikelgroep
W20
Brutoprijs
466,00 € / stuk *

Technische eigenschappen

  • Design
    • Bus systeem
      • bussysteem EIB
    • Montagevoorschriften
      • DIN-rail
  • Functies
    • meerfasefunctie
      • voor verschillende fasegeleiders geschikt
    • easy link functies
      • Schakel-, dim-, jaloeziebesturings-, geforceerde besturings-, scène-, verwarmings- en tijdschakelaarfuncties
    • Additionele ETS-functies
      • Extra ETS-functies: indicator 1 en 2 byte, 2-kanaals modus, standenschakelaarfunctie
  • Bedienen en signaleren
    • Besturing met verlichte toetsen
      • 5 mA
    • Toets/impuls-drukkerknop
      • met verlichte programmeertoets
  • Connectiviteit
    • Binaire ingangen
      • met 6 onafhankelijke binaire ingangen met aparte nulleider
  • Spanning
    • Ingangsspanning
      • 230 V
    • Ingangsspanning
      • 24…230 V AC/VDC
    • Netspanning via bus
      • 21…32 V DC
    • Signaalspanning
      • 24 V AC/VDC…230 V AC
    • Type ingangsspanning
      • AC/DC
  • Stroom
    • Aantal ingangen
      • 6
    • Ingangsstroom per ingang
      • 34 mA
  • Afmetingen
    • Diepte geïnstalleerd product
      • 60 mm
    • Hoogte geïnstalleerd product
      • 90 mm
    • Lengte in mm
      • 70 mm
    • Breedte geïnstalleerd product
      • 106 mm
    • Moduulbreedte
      • 6 TE
  • Frequentie
    • Signaalfrequentie
      • 50/60 Hz
  • Kabellengte
    • Maximale kabellengte met drukknoppen
      • 100 mm
  • Vermogen
    • Vermogensverlies bij nominale stroom
      • 0.2 W
  • Materiaal
    • Kleur
      • grijs
    • Bestandsdeel
      • kunststof
  • Besturing van LED-verlichting
    • led
      • met 6 rode status-leds voor indicatie van de ingangstoestanden
  • Montage
    • Montagewijze
      • DIN-rail (inbouwcomponenten)
  • Aansluiting
    • Aansluitdoorsnede soepele aders
      • 0,75 - 2,5 mm²
    • Aansluitdoorsnede massieve aders
      • 0,75 - 2,5 mm²
    • Aderdoorsnede (flexibel)
      • 0.75…2.5 mm²
    • Aderdoorsnede (star)
      • 0.75…2.5 mm²
    • Aansluiting op
      • Potentiaal vrij, schakelaar, drukknop, geautomatiseerd systeem
    • Busaankoppelaars
      • met geïntegreerde busaankoppelaar
    • Aansluittype
      • Met QuickConnect-steekklemmen
    • Busaansluittype
      • busaansluiting via aansluitklem
    • Soort verbinding
      • QuickConnect
  • Instellingen
    • Ondersteunde instelmodus
      • system
      • easy
  • Samenstelling
    • Aantal uitgangen
      • 0
  • Veiligheid
    • Beschermingsgraad (IP)
      • IP20
  • Gebruiksvoorwaarden
    • Bedrijfstemperatuur
      • 0…45 °C
    • Opslag-/transporttemperatuur
      • -20…70 °C
  • Identificatie
    • Hoofddesignreeks
      • KNX

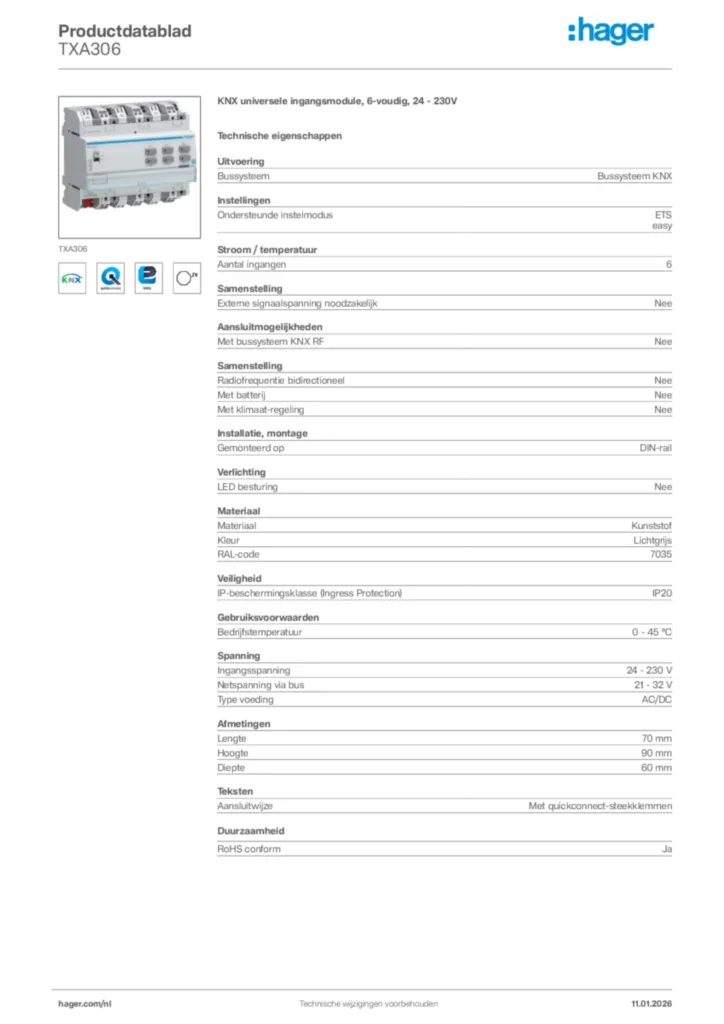

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

  • Afbeelding voor TXA306

  • Normen en milieu

  • Product environmental profile for TXA306

    PDF
    324 KB
  • Product environmental profile for TXA306

    PDF
    404 KB
  • Gebruikshandleidingen

  • Utilization manuals for TXA306

    PDF
    4 MB
  • Gebruikshandleiding voor TXA306

    PDF
    4 MB
  • Productdatabank KNX

  • Product-Database ETS for TXA306

    KNXPROD
    702 KB
  • Productdatabank tebis KNX voor TXA306

    KNXPROD
    702 KB
  • Product-Database ETS for TXA306

    VD5
    1 MB
  • Productdatabank tebis KNX voor TXA306

    VD5
    1 MB
  • Applicatiebeschrijving ETS

  • Application guides ETS / easy link for TXA306

    PDF
    2 MB
  • Applicatiebeschrijving voor TXA306

    PDF
    2 MB
  • Application guides ETS / easy link for TXA306

    PDF
    1 MB
  • Functiebeschrijving TX100

  • Function descriptions TX100 for TXA306

    PDF
    1 MB
