SL200809329010

SL, afdekkap voor outlet voor goot 80 mm hoog, helderwit
Bestelnummer
SL200809329010
EAN-nummer
4012740852814
Verpakking
1 stuk
Artikelgroep
1C7
Brutoprijs
17,10 € / stuk *

Technische eigenschappen

  • Design
    • Montagevoorschriften
      • clipbaar
  • Uitvoering
    • Uitvoering
      • deksel
  • Compatibiliteit
    • Formaat apparaatinbouwmogelijkheid
      • 45 x 45 mm
  • Afmetingen
    • Diepte geïnstalleerd product
      • 48 mm
    • Hoogte geïnstalleerd product
      • 130 mm
    • Kanaalhoogte
      • 80 mm
    • Lengte in mm
      • 130 mm
    • Kanaalbreedte
      • 20 mm
  • Materiaal
    • Kleur
      • 7879
    • RAL kleur
      • RAL 9010 - Zuiver Wit
    • Bestandsdeel
      • kunststof
    • Materiaalgroep
      • kunststof
  • Toebehoren
    • Uitgevoerd met
      • leeg
  • Samenstelling
    • Aantal eenheden
      • 1
  • Normen
    • Keurmerken
      • CE
    • Europese richtlijn RoHs
      • vrijwillige overeenstemming
  • Veiligheid
    • Halogeenvrij
      • Ja
  • Temperatuur
    • Omgevingstemperatuur
      • -5…65 °C

Downloads

Afbeelding

Beeldgebruik uitsluitend volgens onze gebruiksvoorwaarden.

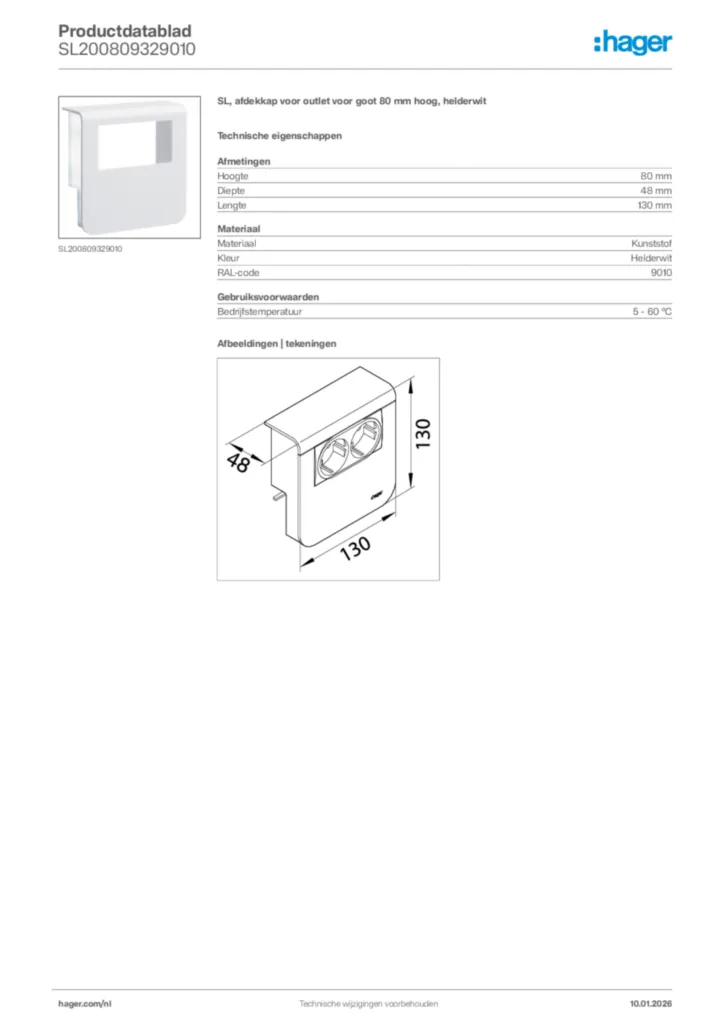

  • Afbeelding voor SL200809329010

  • Normen en milieu

  • Product environmental profile for SL200809329010

    PDF
    217 KB
  • Productlicentie

  • Product licence for SL200809329010

    PDF
    1 MB
  • Productlicentie voor SL200809329010

    PDF
    1 MB
  • Europese conformiteitsverklaringen

  • EU Declaration of conformity for SL200809329010

    PDF
    21 KB
  • EU Declaration of conformity for SL200809329010

    PDF
    48 KB
Weitere Downloads

Systemtext

Elektro-Installations-System Sockelleistenkanal SL
aus Kunststoff nach DIN EN 50085-1 als Geräteeinbaukanal, bestehend aus folgenden Systemkomponenten: Kanalunterteil/-oberteil, Formteile und Geräteträger mit Geräteträgerschürze.

Kanalunterteil mit Oberteil, Größe 20 x 55 mm mit einer festen Trennwand, Größe 20 x 80 mm mit zwei festen Trennwänden oder Größe 20 x 115 mm mit drei festen Trennwänden zur Systemtrennung. Der Kammeraufbau des Unterteils gewährleistet den geforderten Bodenabstand von mindestens 10 mm bei der Aufnahme isolierter Leitungen. Anschlussstücke auf Eckkanal, Leitungsführungskanäle (Wand, Boden) oder Unterflur-Türpassage montierbar.

Richtungsänderungen sind mit schnittkaschierenden Hauben-Formteilen auszuführen, Innen- und Außeneck verstellbar 83° bis 135°, offene Kanalenden sind mit aufsteckbaren Endstücken zu verschließen.

Geräteträger mit 2-fach Kanalsteckdose, Cat.6A Daten-, Fernmelde-, Antennen- und Lautsprecheranschlüssen. Kombination mit 1-fach Kanalsteckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Antennen- und Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger leer für Tragsteggeräte oder für Unterputz-Geräte mit Abdeckrahmen.
Geräteeinbau für Sockelleistensysteme SL
Zur Versorgung von Arbeitsplätzen mit Energie- und Datentechnik stehen vorkonfektionierte Geräteträger zur Verfügung: Geräteträger mit 2-fach Steckdosen, Cat.6A Daten-, Fernmelde-, und Lautsprecheranschlüssen. Kombinationen aus 1-fach Steckdose mit 2-fach Datenanschluss, Überspannungsschutz, Fernmeldeanschluss, Lautsprecheranschluss, LED-Leuchte oder Bewegungsmelder. Geräteträger, leer, für Tragsteggeräte oder Unterputz-Geräte mit Abdeckrahmen.

Die Geräteträger werden auf das Kanalunterteil aufgerastet und über einen Drehknebel fixiert können aber auch zusätzlich mittels Schrauben an der Wand gesichert werden.

Hinweis: Der offene Kanalbereich unterhalb des Geräteträgers muss mit einer farblich zum Kanaloberteil passenden Geräteträgerschürze verschlossen werden. Diese ist separat zu bestellen.
